Enterprise Architect ：在记录时间内浏览、查找、跟踪和重新访问

Enterprise Architect 15.2 beta

亮点

•新的“聚焦窗口”使您可以建模

•检查器窗口可让您进入最小的细节

•动态图表-巨大的新Chart API并内置JavaScript支持

•仪表盘图自动在可选网格中布置图表（和其他元素）

•Google和AWS图标库已更新

•DMN看到了一些很棒的新功能



在记录时间内浏览、查找、跟踪和重新访问

启动模型导航并快速查找正在进行的工作

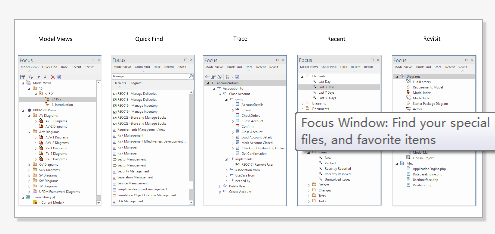

新的“聚焦”窗口

聚焦”窗口是一个新工具，可帮助您快速浏览模型并查找要搜索的位置和项目。以前散布在整个EA中的四个工具，再加上一个新工具，提供了一个集中且方便的工具集来帮助您实现目标。



这些工具一起可以帮助您找到特殊的地方、最近的文件和喜欢的物品。以创纪录的时间重新进入模型，并与最新动态保持联系。



“聚焦”窗口中的内容

1.“模型视图”窗口。创建搜索、固定收藏夹并导航到对您很重要的地方。

2.新的“快速查找”窗口。简单的搜索功能使您可以在记录时间内找到元素或图表。

3.跟踪窗口。查看和导航当前所选元素的依赖关系和连接。

4.最近的窗口。即时搜索可让您查看最近历史记录中模型的变化。随时了解最新动态。

5.重新访问窗口。打开您最近使用的图表，外部文件，文档或窗口。深入研究元素的详细结构在检查元素时浏览项目浏览器的一种用户友好方式

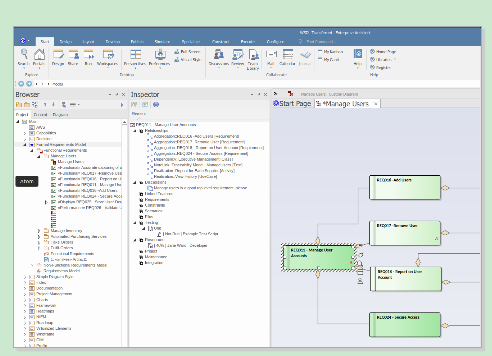

新的“检查器”窗口

新的“检查器”窗口将“元素浏览器”窗口从“项目浏览器”中移出，并将其放入其自己的可停靠窗口中。现在可以同时浏览模型并查看元素详细信息。现在，在“项目”或上下文浏览器中选择一个元素将自动加载带有详细结构的“检查器”窗口，以供您浏览以及进一步编辑和浏览。



与外部元素集成



元素浏览器和外部元素浏览器也已合并到新的“检查器”窗口中。这提供了一种在检查元素特征时浏览项目浏览器的用户友好方法。



当从链接到该模型的另一个系统中选择一个外部元素时，您也可以从该元素中看到选定的详细信息。当您从Data Integrations连接到外部源元素时，您只会看到“外部元素”浏览器。



在哪里找到它

可以从功能区菜单访问“检查器”窗口：'开始| 桌面| 设计 探索| 检查器

庞大的可编写脚本的动态图表新库

令人兴奋的新API类和函数使您可以选择图表类型，设置数据和配置样式

现在，Enterprise Architect附带了一个全新的JavaScript图表库，可用于描述图表，其类型，数据和样式。该库可以由具有SSDynamicChart构造型的元素调用，并提供通过脚本填充的图表。每当打开或刷新动态图表时，都会刷新动态图表，因此数据会自动更新。

新的行为代码编辑器视图可用于查看和编辑脚本（Alt + 7）。该脚本将在图加载期间自动运行以显示图。



优雅的仪表板视图



图表和图形元素的自动排序和布局



使用图表的新仪表盘样式，创建令人印象深刻的报告或跟踪与您的业务相关的KPI，指标和其他关键数据点。在属性窗口中启用该选项，您的图表将根据您选择的布局样式自动进行排序和布局。



从一个图表元素到许多图表元素，元素都会自动布局以填充整个查看区域。



有多种布局可供选择-选择适合您的图表类型的布局。



对于显示大量元素的可滚动视图，请使用连续样式。



可以手动拖放图表位置，并自动将其与周围形成的所有其他图表对齐。



Google图标库的完整和更新的实现



利用Google图标库



Google Cloud Platform的MDG技术（GCP）提供了对GCP体系结构图进行建模所需的所有图形（图标和图像）。



图标和图像由方便的“模型向导”框架模式提供。



Google Web Images模式包含250多个图像资产，可以将它们拖放到图表上以创建或扩展您的云架构。
