强大的 ZWCAD插件|专为 ZWCAD用户设计！

发布时间：2019/07/19 浏览量：2397

简而言之



介绍





Spatial Manager™ for ZWCAD是一个强大的 ZWCAD插件，专为 ZWCAD用户设计，他们需要以简单，快速和廉价的方式导入，导出和管理空间数据，其中包括许多在 ZWCAD 中尚未见的可能性。





它是一个运行在 ZWCAD 内部的轻量级应用程序，允许用户在 ZWCAD 图形和地理空间文件，数据服务器或数据存储之间导入和导出地理空间数据，显示背景地图以及管理字母数字数据和数据表。



ZWCAD 导入



Spatial Manager™ for ZWCAD使用功能强大的向导将空间数据作为 ZWCAD 实体和扩展实体数据（ EED ）导入到新的或现有的 ZWCAD 图形中，该向导允许用户选择或选择所有必要的导入参数，以便在 CAD 图形中获得差异化的空间信息。



从空间文件，数据服务器，数据存储等导入时，批导入，自动分层，填充多边形，根据数据值和映射属性的块，标签，高度，厚度或空间过滤器只是应用程序功能的一部分。



有一些先进和强大的技术来加速导入过程。



"Tasks" 保存了所有导入过程参数和选项，以便根据需要重复这些过程多次。一次可以执行一个或多个 “ 任务 ” 。



ZWCAD 导出



Spatial Manager™ for ZWCAD 将图形中的实体导出到空间文件或数据库，并使用与导入向导共享某些步骤的向导将其扩展实体数据（ EED ）保存为字母数字数据表。同样，用户可以选择或选择导出参数来定义所有目标数据，这是多种可能性中的一种。



可以选择导出坐标，长度或面积，实体图层，控制柄和高度，块参照的属性和名称及其属性，文本及其属性等。导出时将自动筛选实体，以及适合目标数据格式所需的所有几何操作（例如作为分段曲线实体）自动执行。



坐标变换



Spatial Manager™ for ZWCAD 将根据导入和导出过程计算特征的几何转换，这将取决于 源数据 和目标数据的所选坐标系（ CRS ）。



用户可以从完整的 CRS 目录或包含最新使用的 CRS 的列表中选择适当的 CRS 。

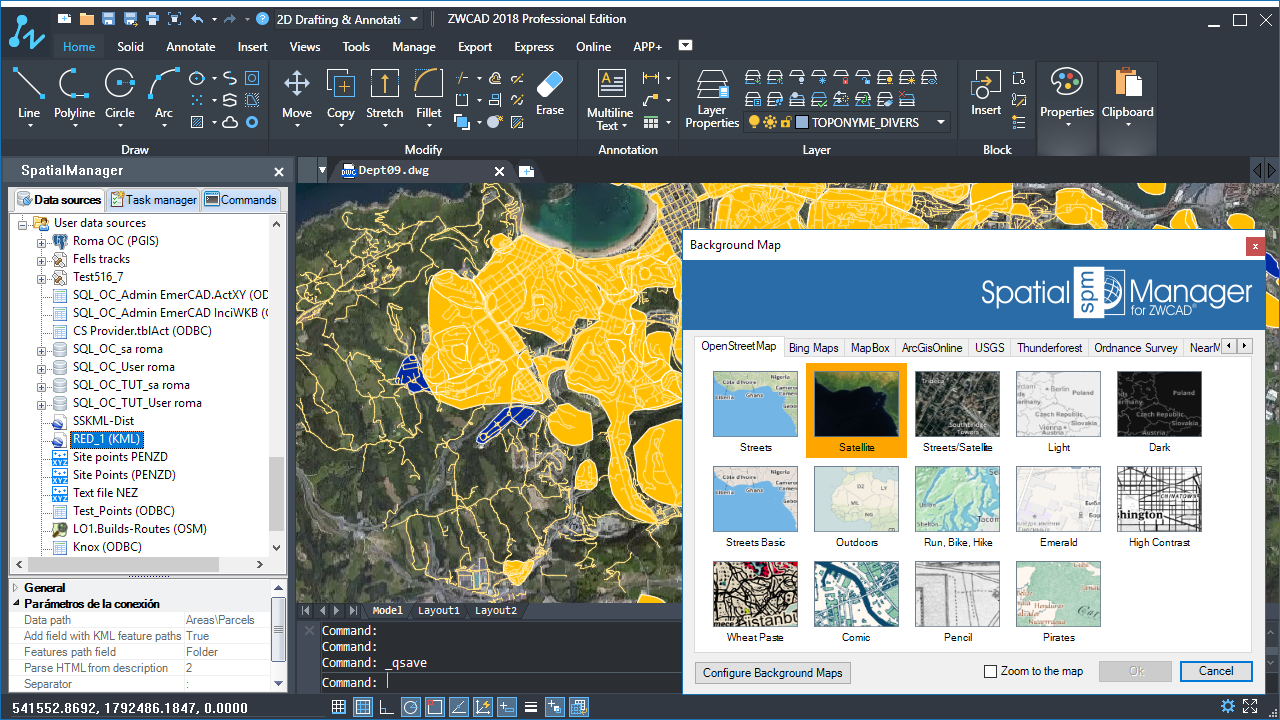

背景地图



Spatial Manager™ for ZWCAD 允许 ZWCAD 用户（从 V.13 版），从许多供应商的背景地图中进行选择，如OpenStreetMap、Bing、MapBox、Ordnance Survey等。这些地图将提高绘图质量，并使用户能够更好地进行比较和检查。



当图形视图更改（缩放，平移等）并且图像分辨率自动适应视图大小时，地图图像将自动更新。用户可以拍摄地图的静态快照。



发布到 Google Earth



Spatial Manager™ for ZWCAD包括一个特定的命令，用于通过一次单击操作将图形可见层中的所有或部分实体及其数据导出到KML或 KMZ文件（ Google Earth ）。



创建生成的 GE 文件时，将考虑当前图层组织以及图层和 实体的属性，并且可以在 Google Earth 中打开此文件（如果已安装）。



数据结构管理和直接数据编辑



Spatial Manager™ for ZWCAD 将管理可能链接到导入过程中的实体的字母数字数据，但用户也可以设计和编辑用于存储数据的结构。他们可以根据需要管理表和字段。



此外，可以在应用程序的调色板中修改数据值，并且有两个命令用于通过查询或根据附加的表选择实体。另外，应用程序还提供了一个命令，允许缩放到选定的实体。



用户数据源



Spatial Manager™ for ZWCAD结合了 UDS 技术，可以轻松地连接到空间数据库服务器或数据存储，也可以作为用户定义特定空间数据文件的路径的方式，包括他们自己的连接参数。



UDS 避免了输入很多不容易记住的连接参数，它们存储在用户设置中，以便在每个应用程序会话中利用它们。



Spatial Manager™ for ZWCAD的功能



常规



导入 / 导出 ZWCAD CAD 图形中的空间数据

在新的或现有 ZWCAD 图形中的文件，数据服务器或其他空间数据源和实体之间导入或导出空间数据。使用扩展实体数据（ EED ）加载或保存空间字母数字数据表。导入和导出向导引导用户选择所有需要的参数和许多有趣的选项。



导入或导出时坐标的转换

特征的几何转换符合导入和导出过程。源和目标的坐标参考系（CRS）。 完成 CRS 目录。目录和下拉列表包括最新使用的 CRS



背景地图

从 OpenStreetMap, Bing, MapBox, Ordnance Survey等许多供应商的背景地图中进行选择，它们提高了绘图质量，允许用户更好地进行比较和检查。



扩展实体数据（ EED ） 查看器 调色板

在图形中选择实体时，其 EED 将显示在应用程序调色板的 “ 属性 ” 区域中，这些值可以直接在调色板中编辑，并且可以包含超链接。



管理数据结构

设计和编辑将用于存储附加到实体的数据的结构。根据需要管理表和字段。可用于附加，分离和选择数据的新工具



导入过程



导入到新图形或打开的图形中的实体

导入过程可以在当前 ZWCAD图形或新图形中执行。如果需要，应用程序将自动打开新图形



基本目标层或使用字段值的新目标层

定义一个公共目标层，或从传入数据源中选择一个字段，将其值作为每个新导入实体的目标层。



将块用于 点 和 质心

导入点特征或多边形特征的质心时，在 ZWCAD点或块参照之间进行选择。使用块时，可以选择一个字段来选择要插入的块引用名称，并将输入数据中的字段 “ 映射 ” 到块定义中包含的属性。



块插入参数字段值

还可以使用输入数据中的字段定义块插入参数，例如块的比例和旋转。



多边形填充和透明化

使用 ZWCAD图案填充多边形区域，并定义图案填充的选项，如图案，角度和比例。对图案填充应用透明胶片



多边形质心

使用 ZWCAD点或块参照导入多边形特征时绘制可选质心



导入时标记实体

选择一个数据字段来标记任何实体：点类型，线性类型或多边形类型（质心）线性类型实体的智能文本位置新文本的属性（旋转，高度等）可以从其他数据字段中获取。



空间滤波器

仅导入当前视图中的实体



根据字段值确定的高度和厚度

从输入数据中获取字段值以设置新实体的高度和/ 或厚度。



将表中的数据作为扩展实体数据（ EED ）导入

将要素数据作为实体导入扩展实体数据（ EED ），以获得更多 “ 智能 ”ZWCAD 图形



加快进程跳过某些向导步骤

跳过特定作业的不必要步骤，直接执行导入过程，以遵循导入向导设置的所有准则。



使用直观的调色板选项或快速导入功能

使用特定数据源上的右键单击菜单从此源导入，或者运行导入命令，以避免在不需要时打开应用程序调色板。



批量导入

一次导入文件夹中的所有文件。如果需要，将每个文件的内容分为不同的层



导入任务

任务允许根据需要重复任何导入过程多次，而无需再次输入其参数。在应用程序调色板中管理和执行任务



导出过程



导出到地理空间文件或服务器的实体

从当前图形到文件或数据库中文件或架构中的新表或现有表



选择要导出的实体

在导出选定实体，图层中的实体或整个图形之间进行选择



将闭合的多段线视为多边形的选项

大多数情况下，闭合的多段线表示目标数据格式上的多边形元素，这种转换可以自动进行。



实体几何数据选项

导出数据表新字段中的坐标 X/Y/Z，长度，面积和高度。



Z 坐标和高度

在所有情况下都会导出Z坐标。 如果不可用 ，则将实体高度导出为 Z坐标。



实体属性选项

在数据表的新字段中导出实体的句柄和层



块参照选项

用于在数据表的新字段中导出块参照的名称，旋转，比例和属性的选项。字段的名称和属性将匹配



文本选项

导出文本实体及其基本属性（旋转和高度）



自动复杂几何运算

查看和编辑所选实体，以便导出目标格式中的几何图形，如曲线上的多边形分段（如果需要）



不兼容实体的筛选

导出过程不支持一些实体类型（例如复杂的三维实体），这些实体类型将自动筛选。导出前显示筛选结果



打开帮助

完成文件的任何导出过程后，可以直接打开文件位置。导出到 KML或 KMZ文件时，可以选择在 Google Earth 中打开该文件（如果已安装）



数据源



管理自己的快捷方式

引用物理或网络驱动器中的任何文件夹，并在用户配置中保存此引用以快速访问该文件夹。编辑，删除或排序数据源调色板中的快捷方式



访问空间数据文件（ SHP ， GPX ， KML ， OSM ， GML 等）

通过访问复杂空间文件中的许多空间数据文件类型或文件夹或模式，从 / 导入 / 导出空间数据表



管理用户数据源

在应用程序中使用 UDS 技术可以轻松地连接到空间数据库服务器或数据存储，或者定义空间数据文件的路径，包括它们自己的连接参数。编辑，删除或排序数据源调色板中的 UDS



访问空间数据库服务器（ SQL Server ， PostGIS 等）

通过访问许多空间数据服务器（包括简单或复杂的内部结构），使用 UDS 访问表并导入或导出它们。



访问其他连接（ WFS ， ODBC 等）

还可以使用 UDS 访问特殊的空间信息连接，如 WFS 存储或 ODBC



管理架构和表

创建，删除和重命名架构。删除和重命名表。



坐标变换



统一 的CRS 系统

在执行导入 / 导出过程时，使用相同的工具（基本上是 CRS 目录）将坐标参考系指定给图形，或将 CRS 定义为源和目标。



智能转换

当输入任何配置设置时，应用程序都会提供帮助。例如，如果从Google Earth (KML),导入， 则源 CRS 将自动设置为 WGS84 ，目标 CRS 可以设置为标准投影 CRS 。



更新的坐标系对象列表

对象列表包括 14000 多个投影，椭球体，坐标系，坐标转换等，用于地球的所有区域和地理分段。这个列表经常被扩展，修改和更新。该目录包括一组实用工具，用于筛选，搜索或分组最新使用的 CRS 。



背景地图



轻松地图控制

使用 “ 背景地图 ” 窗口中的选项卡显示特定的地图提供程序组，其中选择框显示此组中可用地图的预览图像。快速显示和隐藏任何地图。重新生成工具



设计基础图

也可以在空白图纸中设置背景地图，以便在开始新的工作或项目时建立地图基础，即使不定义特定的坐标参考系。



用户地图

通过输入最少的数据配置新组和新映射。还有一些工具可以编辑地图配置数据或将其从列表中删除。



快照

从地图中获取静态 ZWCAD 光栅图像。高达四级图像分辨率。作为高级打印或发布工具，提供有趣的解决方案，为不同的视区和 / 或视图定义不同的地图，以组合地图或剪裁地图。



发布到 GoogleEarth



快速创建和使用

不管应用程序的高级导出功能如何，用户都可以找到一个特定的工具，通过单击操作将图形可见层中的所有或部分对象及其数据导出到 KML 或 KMZ文件（ Google Earth ）。此外，还可以直接在 GoogleEarth 中打开该文件（如果已安装）



“ 复制 ” 图纸

该过程将考虑当前层的组织以及层和对象的属性。KML / KMZ 文件中的元素将采用图形中对象的颜色，权重等。 还将为每个层创建基于层中对象类型的细分。



字母数字数据



数据结构

当从任何数据源导入元素时，可以自动创建和构造数据表，但应用程序包括用户创建新表和编辑或删除现有表所需的所有工具。当一个表被修改或删除时，所有附加到该表的实体都将自动更新。在任何现有表中创建，编辑或删除字段。可以为任何字段指定默认值，并为该字段选择数据类型（文本，整数，日期等）。与表一样，如果表的字段发生任何更改，应用程序将自动更新所有附加的实体。



实体管理

自动或手动将实体附加到数据表，单独查看和直接编辑字段值， 或根据特定的附加 表 选择 实体，分离实体和实体。从应用程序调色板直接访问超链接字段



查询

通过简单查询或复合查询选择图形中的实体。完成对当前所选内容的查询或查询，并将结果添加到当前所选内容。基于特定附加表的选择。放大选定的实体



Spatial Manager™ for AutoCAD 的版本比较





基础版

标准版

专业版

常规

在 ZWCAD 图形中导入空间数据

V

V

V

坐标变换

V

V

V

背景地图

X

V

V

扩展实体数据（ EED ） 查看器 和编辑器

X

V

V

在数据中使用超链接

X

V

V

查询和字母数字数据结构管理

X

V

V

从 ZWCAD 图形导出空间数据

X

X

V

导入进程

导入到新图形或打开的图形中的实体

V

V

V

基本目标层或使用字段值的新目标层

V

V

V

将基于字段的块用于点和质心

V

V

V

块插入参数字段值

V

V

V

多边形填充和透明化

V

V

V

多边形质心

V

V

V

导入时标记实体

V

V

V

空间滤波器

V

V

V

根据字段值确定的高度和厚度

V

V

V

加快进程的工具

V

V

V

快速导入功能

V

V

V

批量导入

V

V

V

将表中的数据作为扩展实体数据（ EED ）导入

X

V

V

导入任务

X

X

V

导出过程

导出到地理空间文件或服务器的对象

X

X

V

选择要导出的对象

X

X

V

将闭合的多段线视为多边形的选项

X

X

V

用于导出句柄和层的 选项

X

X

V

用于导出块，属性和特性的选项

X

X

V

导出文本对象及其属性的选项

X

X

V

自动的复杂几何运算

X

X

V

不兼容对象的筛选

X

X

V

导出长度，面积和高度的选项

X

X

V

导出坐标 X / Y / Z 的选项

X

X

V

数据源

管理自己的快捷方式

V

V

V

访问文件(SHP, GPX, KML, OSM, GML等)

V

V

V

管理用户数据源

X

V

V

访问服务器（ SQL Server ， PostGIS 等）

X

V

V

访问其他连接（ WFS ， ODBC 等）

X

V

V

管理架构和表

X

X

V

坐标变换

统一工具

V

V

V

更新的 CS 对象列表

V

V

V

智能转换

V

V

V

背景地图

简易地图控制工具

X

V

V

用户地图

X

V

V

设计基础图

X

V

V

地图快照

X

V

V

发布到 Google Earth

一键式完全导出操作

X

V

V

复制绘图或选定内容

X

V

V

在 Google Earth 中直 接 打开

X

V

V

字母数字数据

数据结构

X

V

V

对象管理和查询

X

V

V

缩放到所选内容

X

V

V



Spatial Manager™ for ZWCAD的系统要求
