Bandify – Bandify3D
多波段表面纹理分析
是什么让您的眼睛认出“豪华车”? 是什么使拉丝镍的表面看起来像“拉丝”?
这些问题和其他与之类似的问题一样，都被认为很重要
通过这么多年的使用，到底是如何用眼睛完成表面处理的？
毫不意外：通过表面纹理
具体来说，是空间波长的混合构成了这种结构。以短波长纹理为主的表面往往显得光滑，甚至模糊。较长的波长可能会使表面出现雾状或橙皮状。膜间黏附需要一定的纹理，但过多会导致后期外观不良。
对于每一个应用程序来说，空间波长的正确组合不仅能使表面看起来很好，而且还能提供良好的附着力、耐久性等。
多波段表面纹理分析显示了波长的影响
我们开发了Bandify和Bandify3D作为分析表面纹理及其成分波长波段的快速、高效的工具。您会立即看到表面纹理被分割成对您所需要的重要波长带，所有这些都在一个单一的、直观的显示中。

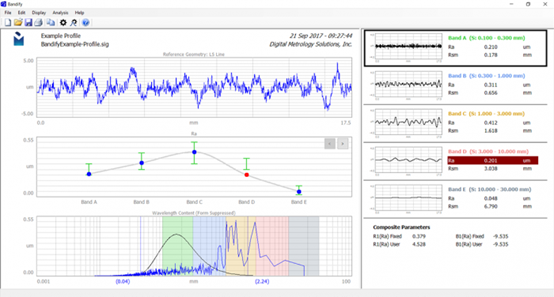

下图是Bandify直观的、一体化的显示。窗口的顶部显示复合纹理。在窗口的右边和底部，纹理被分成五个可定制的波长波段。

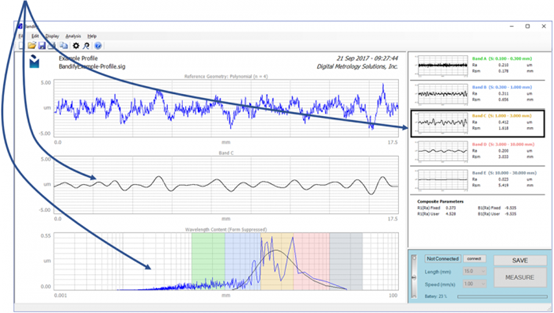

单击一个特定的波段可以在剖面图中查看它，以及该波段波长域的表现。

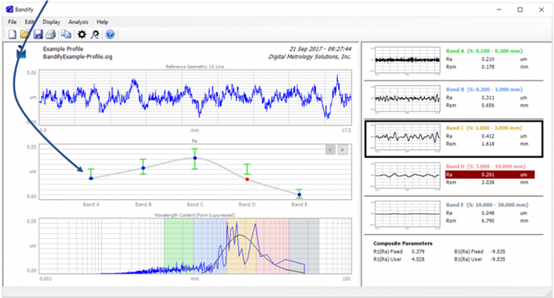

显示参数摘要，以便更好地理解波段之间的关系。
公差带使超规格参数立即明显。举个例子，D波段的平均粗糙度(Ra)值，如下面的红色所示。

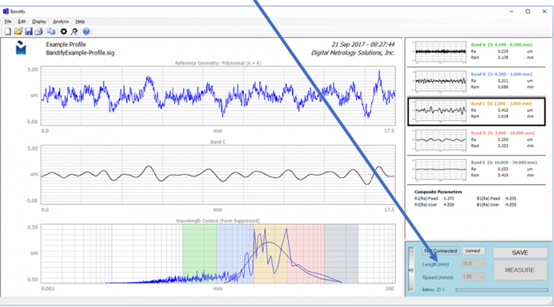

Bandify甚至可以控制您的测量仪器一键测量和分析。具体特定接口请联系 Digital Metrology。
超越二维剖面到三维表面

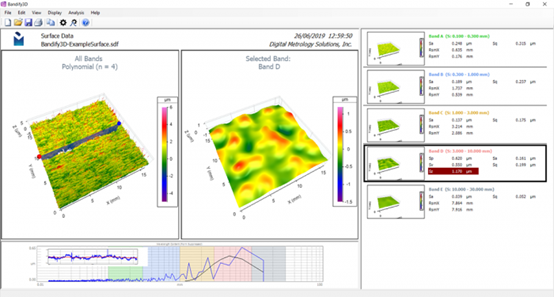

Bandify3D为三维测量数据提供多波段表面纹理分析。这张Bandify 3D界面的图片显示了左边的合成纹理和中间的A波段纹理。在这个波长，我们可以看到之前加工过程的数据条纹。

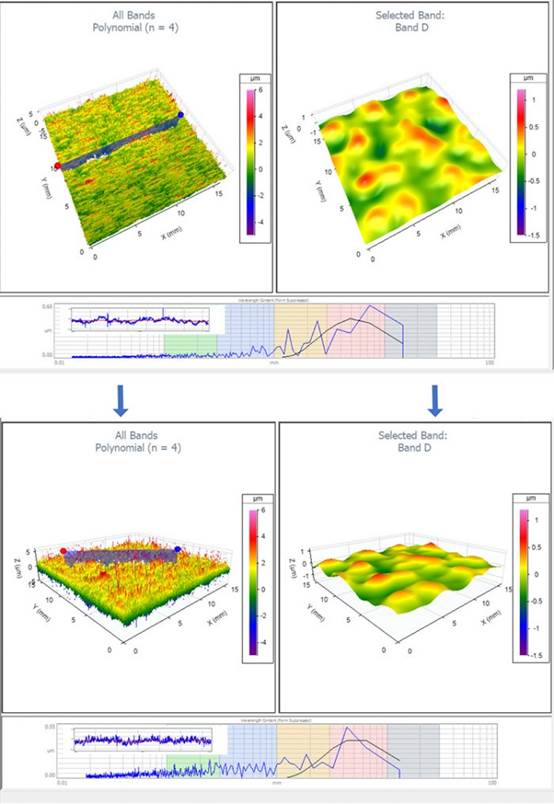

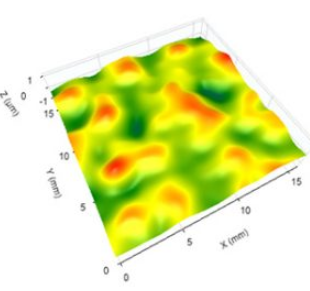

下面是相同的数据，较长波长“D”波段突出显示。
Bandify和Bandify3D软件包可以完成量化、指定、测量和跟踪多波段纹理。
但最重要的是，Bandify可以完成探索和与数据交互。单击并拖动绘图以突出显示纹理的各个方面。计算和比较标准参数，如平均粗糙度、均方根粗糙度、间距和坡度。
该软件可以帮助您在制作过程的每一个阶段看到纹理的效果，这样就可以确定波长，以达到完美的效果。
一个波段不适合所有波段

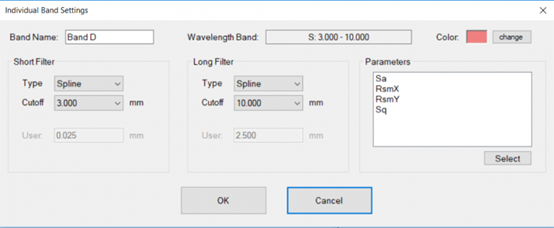

由于每个应用程序都有独特的要求，Bandify的波长带是完全可定制的。对于每个波段，您可以配置截止波长、滤波方法、显示参数和通过/失败限制。2D版本和3D版本使用相同的接口设置分析条件，不需要额外的培训。
而且，您可以保存所有的设置，为每种类型的零件在每个阶段的处理创建一个度量配方。Bandify可以使其非常快速地，很容易地看到和理解纹理对每一种表面(裸金属、底漆、油漆、透明涂层等)的影响。
简单而强大的纹理分析
Bandify中的所有操作都是快速简单的。将现有数据拖放到任意一个程序中，几秒钟内即可分析。您甚至可以一次批处理数百个文件。这些特性和其他的特性共同使Bandify和Bandify3D成为分析和探索来自所有测量仪器数据的完美通用平台。
Bandify提供了卓越的工具，使复杂的多波段纹理分析像闪电般快速且易于消化。
