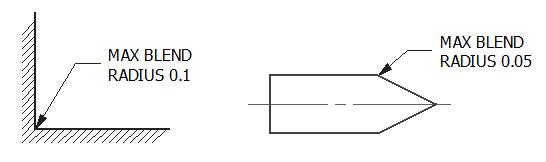

您有没有考虑过这种共混半径公差?
我们经常看到他们，但我们很少花时间去真正思考它们的意思。最大共混公差定义了一个区域，该区域的边缘实际上有“零公差”。我们放大一点，您就能明白我们的意思了。

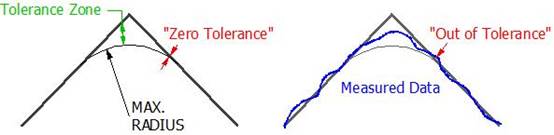

一个理想的半径“共混”到标称角，包括的区域是公差区。然而，当我们接近区域边缘时，公差接近于零。但真实的表面并不是完全平坦的(就像CAD系统一样)。真实的表面有直线度或平面度误差。这些错误将导致“超差”条件的边缘的混合。
Blender的介绍
Digital Metrology已经开发了Blender软件包，以解决关键角的测量和分析问题。

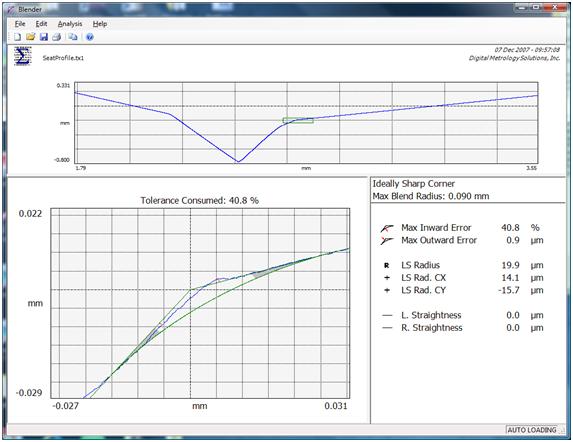

共混半径分析基于用户选择的角区域(避免了零公差条件)。在理想的情况下(锐角)，最大内误差报告为可用公差的百分比(上文)。最大向内误差和最大向外误差用红线表示在图上。
在某些情况下，角半径实际上是具有最大和最小半径的公差。Blender也可以处理!

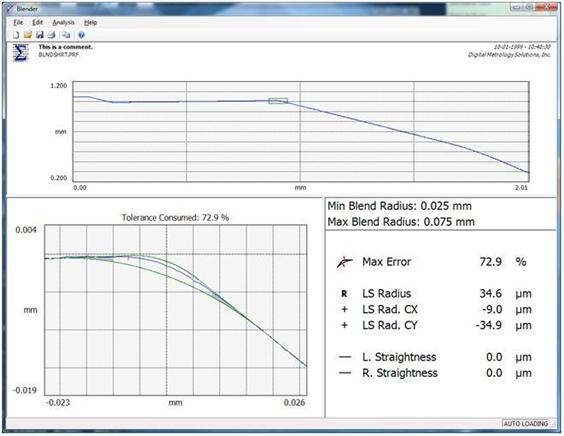

In the case of a max and min blend radius specification, Blender reports the worst case error as a percentage of the available tolerance.在最大和最小共混半径规格的情况下，Blender将把可用公差的百分比作为最坏的错误进行报告。
Blender的创新区域检测
共混分析从检测拐角两侧的线性区域开始。而大多数计量系统相对于测量系统是看固定的距离;Blender采用了不同的方法。Blender允许您检测测量数据集中的特性，然后建立与这些特性相关的区域。如果这些功能从一个部件移动到另一个部件，或者从一个度量移动到另一个度量，Blender也可以找到它们！

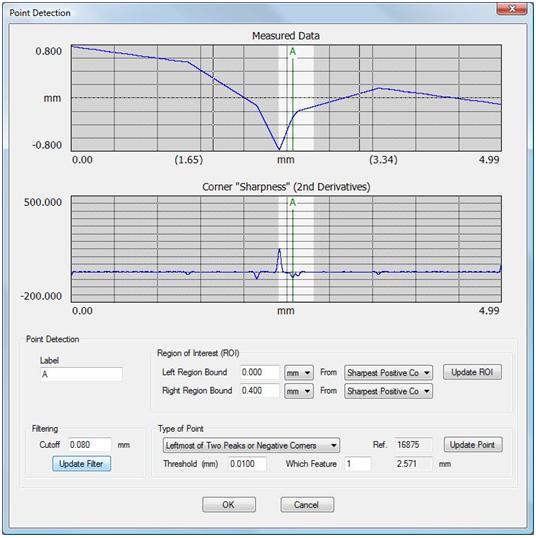

它从点的检测开始。Blender可以找到各种各样的点，它还提供了一个锐度图(基于二阶导数)来帮助完成这项任务。

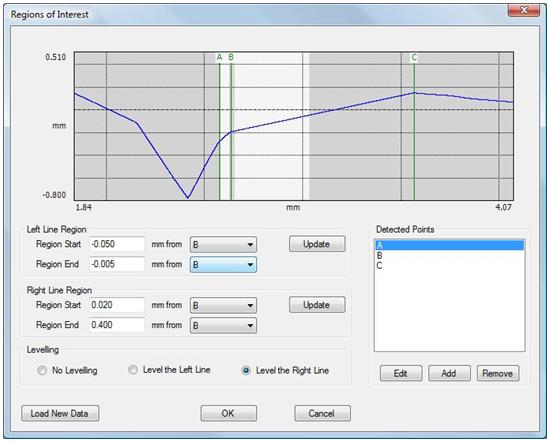

一旦有了点，您就可以建立区域来限制您的角。
分析共混半径，了解角
在分析过程中，将通过左右区域构建一条线，它们的交集限定在角上，接着就可以理解共混了
Blender可以从现在的很多仪器上加载数据。它的自动加载功能可以让Blender直接集成到您的测量系统中
