圆度谐波分析

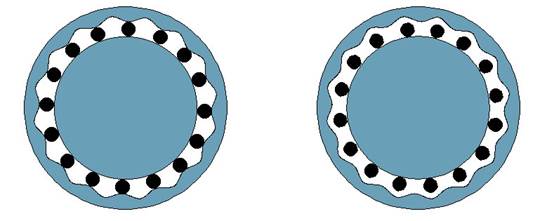

滚动轴承滚道要求严格控制圆度，以确保适当的性能。然而，使用标准滤波器和标准传输带的峰谷圆度的典型规范并不一定控制与性能相关的圆度特性，如噪声和振动。在这些轴承应用中，必须控制“谐波含量”。或者换句话说，如果滚道可能含有与滚动元件数量相匹配的等间距特征，就会出现性能问题。
防止(或至少“控制”)这种情况的常见方法是在特定的频率范围上指定公差。例如，如果使用16个元素，则分析每转16次波动(UPR)附近的频率。在某些情况下，这些频率的倍数也会被分析。
虽然这种方法在滚动元件轴承中是完全合理的，但对于大多数商业上可用的圆度仪表来说，它多少有些超出了当前的实践。传统典型的仪器，不能完全满足本应用的需求，是由于以下任何或所有因素:
:: 使用高斯或2RC滤波器– 在第一台电子圆度仪中采用了2RC滤波器。这种滤波方法具有很差的传输特性和相位畸变带来的严重问题。这种方法在大多数仪器中仍然可用，但不应该根据现有的更好的滤波方法来使用。– 近年来，高斯滤波器已经标准化，在测量圆度方面非常有用。 它们提供了相对“尖锐”的传输特性，并且不会产生相位畸变。 然而，在分析特定频率的情况下，它们的传输特性不够清晰。
:: 固定频段– 许多仪器允许用户选择15、50、150或500 UPR开关。相对较少提供用户选择任意波段的方法。
:: 固定频段– -在分析跑道时，往往需要对多个谐波波段进行分析。典型的系统只允许显示单个频率范围。
:: 谐波内容的显示与剖面显示分离。– 在许多商业应用中，圆度图很容易显示，但是谐波信息的显示需要额外进行一些工作。
Harmonic Helper的介绍
Digital Metrology已经开发了谐波分析软件包，可以很容易与windows的圆度测量设备合并。本软件通过以下方式解决上述缺点:
:: “谐波”(也称为“砖墙”或“箱形车”)滤波器的合并。– 这种方法使用傅里叶变换作为滤波的基础，其中所需的频率100%保留，所有其他的都设置为零。注意:这在频域中是“理想的”，但在空间域中可能会发生一些“振铃”，因此必须注意理解这些影响。
:: 用户可选择的频带高达5。– 谐波辅助器用于分析多个频段，以便同时分析某些谐波范围和这些范围的倍数。不需要手动重新计算和重新显示数据!

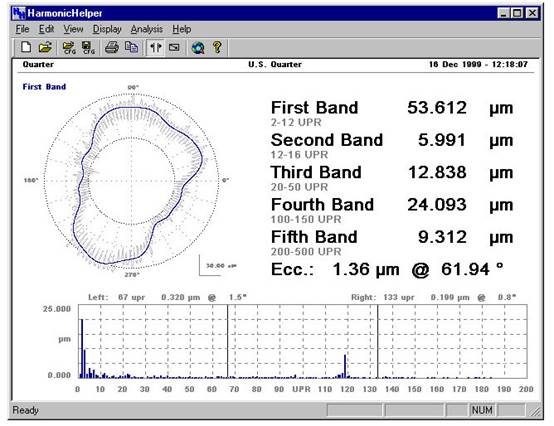

:: 同时显示谐波含量和测量剖面。– Harmonic Helper显示器是工程师提供工效学以及最大的信息密度。– 计算结果庞大且大胆。– 原始数据和一个用户选择的波段被绘制在一个可缩放的极坐标图上。– 谐波含量绘制在一个可缩放的交互式图表上，其中游标为用户选择的频率提供振幅和相位信息。
Harmonic Helper 为您工作
Harmonic Helper 可以作为一个“独立”的应用程序运行，可以手动加载和分析数据集。更好的是，Harmonic Helper 可以运行当前基于windows的圆度应用程序，并可以自动加载测量数据。
在今天的可编程圆度仪表，您可以写一个测量程序，测量和保存圆度剖面到一个特定的位置。然后可以配置Harmonic Helper 来监视这个文件，当一个新的数据集可用时，它会自动加载到Harmonic Helper 中。当Harmonic Helper自动加载新数据，可以出现在其他窗口的顶部(如果您要求的话)。
自动加载和自动出现在窗口顶部，这些提供了一个非常“干净”的集成到各种可编程圆度测量仪器中。操作员只需要加载组件并运行测量程序(从仪器的软件中)。仪器的软件控制测量和数据的保存。Harmonic Helper然后自动跳转到行动，加载新的数据，并显示它。
先进的计量工具是不会很难操作的。
