OmniRound 的介绍
研究圆度/平面度/跳动数据。
OmniRound可以进行几何分析。
OnmiRound作为一个表面剖面分析工具箱，包含了表面分析的许多最新研发成果：
:: 分析从主要制造商的各种仪器中收集的数据文件
:: 执行多个剖面批处理
:: 应用最新的计量工具(许多还没有仪器)，包括:– 鲁棒滤波(ISO最近引入的方法)
:: 将参数结果导出到电子表格文件
:: 分析谐波，并对每个谐波应用公差和警告限制
什么是Omni？
Omni来自拉丁语omnis，意为“一切”。OmniSurf包中所有运行的概念，其目标是为从每一种可能的仪器获得的数据提供每一种可能的数据分析方法。在这方面，OmniSurf力求以一个易于使用的软件包为范围最广的数据集提供广泛的分析能力。这可以通过以下案例研究来证明。(注:所有数字均直接从OmniSurf获得，为说明起见，增加了一些文字。)
通过以下案例研究说明了OmniRound的能力。
案例研究#1:美国的四分之一

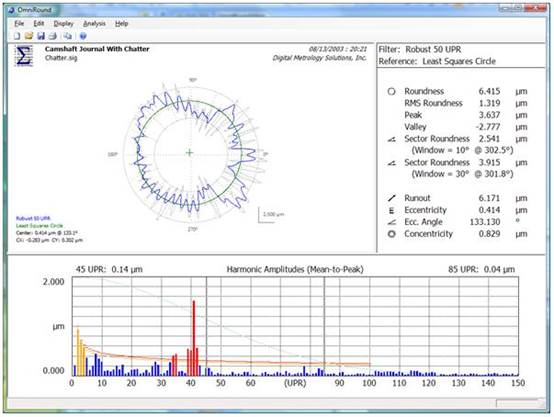

这是Digital Metrology中最受欢迎的一个例子，也是我们提供的圆度培训中用到的一个例子。检查谐波图，如果有人让您数四分之一，告诉他们119。
案例研究#2:处理“污垢”(异常值)
随着圆度测量越来越接近制造过程，我们越来越多地看到数据中由于污垢而出现“尖峰”。这些“污垢尖峰”的代价比较高，因为它们需要重新进行部分清理，重新分级，然后重新测量。
Digital Metrology Solutions的一个客户使用7圆度测量作为圆柱度测量的一部分。如果这些痕迹中有任何一个有异常值，则必须将该部件移除、清洗并重新测量。这个过程可能需要20-30分钟。

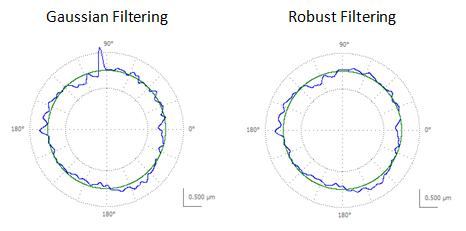

鲁棒滤波检测和抑制这些异常值，可以解决这个麻烦的问题，而不需要重新测量。此外，鲁棒滤波不需要任何用户设置，如高度和宽度“阈值”和丢弃宽度…鲁棒滤波只是工作!用高斯滤波与鲁棒滤波的过滤标准来检查这个数据。
案例研究#3:谐波容限

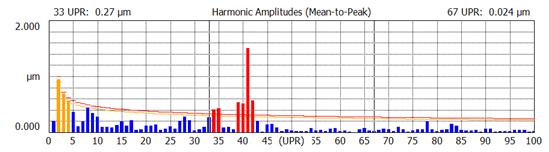

在许多轧制界面中，表面出现的频率可能与部件的整体圆度同等重要(甚至更重要)。某些频率可以在许多部件中引起振动或噪声。为了控制这一点，全音包括谐波分析和谐波容限。调和公差可以将公差限制(红色)和警告限制(黄色)设置在单个振幅上。
案例研究#4::带通滤波
在某些应用中，必须控制一定的频带。例如，一些灵活的部件，比如薄环，可以“弯曲”，以便与另一个部件进行配对。这种“弯曲”和一致性意味着低频“形状”对函数不那么重要。然而，一个中等频率范围可能是重要的。为了理解和控制这些组件的功能，必须使用带通滤波。带通滤波包括频率范围

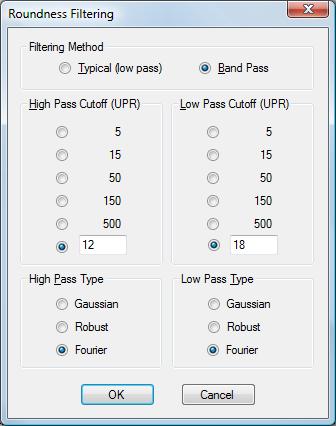

OmniRound提供标准、过滤以及用户可配置的带通过滤。“波段”的每一边都可以配置自己的滤波器类型和截止频率。
OmniSurf的更多细节
操作系统及共同特点:
mniRound可以运行在任何安装了Microsoft .NET框架的32位Microsoft Windows平台上，并包含Microsoft的标准特性，比如
– 剪贴板输出的图形部分
– 拖放文件加载
– 标准Windows打印机支持
– 标准化的用户界面约定(菜单布局、右键单击、双击等)
数据存取
mniSurf提供了直接加载文件保存或从最流行的表面纹理工具导出。支持的文件类型包括:*.sig;* .pro;* .pip;* .asc;* .smd;* .hwp;* . csv
以包含其他文件类型。
参数
– 圆度(与圆形元素“平面度”相同)
– 圆度高峰
– 圆谷
– 圆度
– 跳动
– 偏心
– 偏心角
– 部门圆度
– 同心
– 谐波
滤波器
标准的滤波器截止可提供以及各种带通配置。
滤波器类型包括:
– 高斯
– 傅里叶(“砖墙”)
– 鲁棒样条高斯函数(基于鲁棒回归)
参考圈
仪器基准(平均抑制)
– 最小二乘圆(LSC)
– 最小区域圆(MZC)
– 最大内接圆(MIC)
– 最小外接圆(MCC
