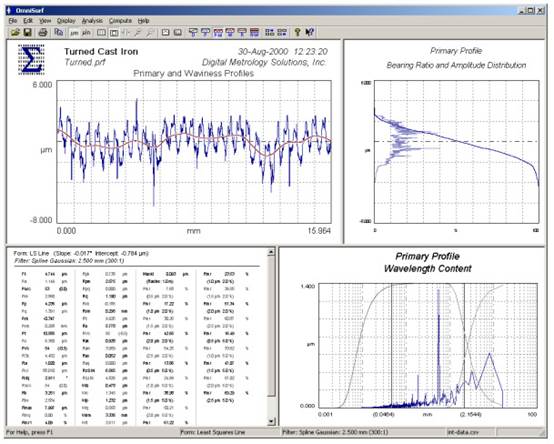

OmniSurf 简介
提供表面剖面分析的软件包，专为最苛刻的表面剖面分析需求所设计。
OmniSurf是为那些想要了解高难度表面的人设计的。
OmniSurf作为一个表面剖面分析“工具箱”，包含了表面分析的许多最新研发成果。有了OmniSurf，您可以:
:: 分析从主要制造商的各种仪器中收集的数据文件
:: 执行多个剖面批处理
:: 应用最新的计量工具(许多仪器尚未提供)，包括:– 高级过滤方法(新的滤波器和带通功能)– 新的、功能更强的表面纹理参数(高原、整合面等)
:: 将参数结果导出到电子表格文件
:: 利用许多图形分析，包括:– 承载比– 真值概率– 波长内容(傅里叶)– 提出概要分析
什么是Omni
Omni来自拉丁语omnis，意为“一切”。OmniSurf包中所有运行的概念，其目标是为从每一种可能的仪器获得的数据提供每一种可能的数据分析方法。在这方面，OmniSurf以一个易于使用的软件包为范围最广的数据集提供最广泛的分析能力。这可以通过以下案例研究来证明。(注:所有数字均直接从OmniSurf获得，为说明起见，增加了一些文字。)
通过以下案例研究说明了OmniSurf的能力……

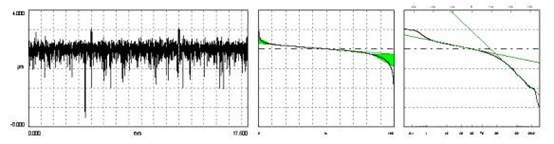

案例研究#1:板状(层状)表面
“板状”纹理是一种很常见但又很关键的表面纹理类型。这些表面主要在各种关键的密封应用中，并由相对较深的山谷分开的平滑的高原区域来识别。
除了改进的过滤方法(见下面的案例研究#2)，OmniSurf还包含了ISO 13565-1996 Rk系列参数(Rk、Rpk、Rvk、Mr1、Mr1和Rvo)的参数和图形输出，以及基于ISO 13565-1998概率的参数(Rpq、Rvq和Rmq)的图形和参数。

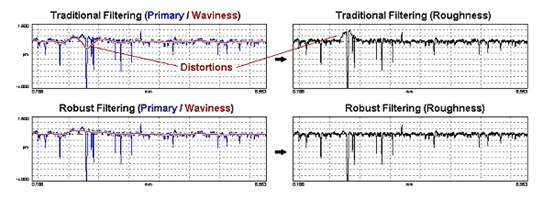

案例研究#2:多孔表面过滤
许多表面的生产测量会受到外部峰(碎屑)或谷(坑、孔等)的强烈影响。这些额外的特征会导致波形的严重失真，并会破坏许多粗糙度和波形参数。OmniSurf采用了ISO 13565-1996中提出的山谷抑制滤波方法以及一种新的鲁棒滤波方法。这种鲁棒滤波技术提供了一个更稳定、功能更强的平均线(没有不必要的失真)，从而给出了更有意义的粗糙度和波纹度剖面和值。

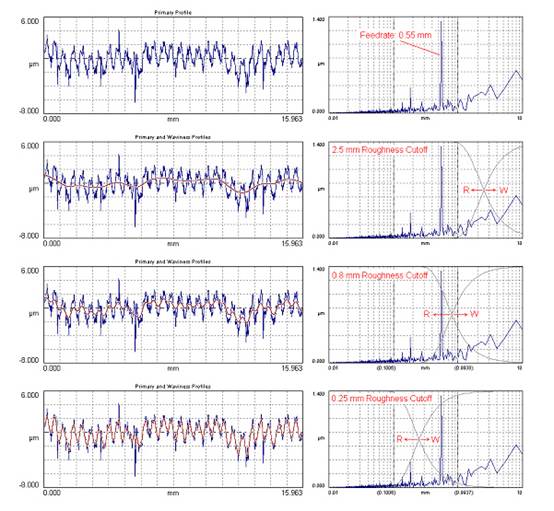

案例研究#3:滤波器截止选择
当表面粗糙度或波状度被报道时，长波长波状度和短波长波状度之间有一个隐含的区别。这种区别是根据截止波长(或粗糙度截止)在数学上做出的。根据ASME Y14.36-1996图纸，应说明粗糙度截止值。然而，许多产品工程师和设计师很难确定他们的表面的适当截止。OmniSurf提供了两个工具来帮助选择粗糙度截止波长。
第一种工具是简单地显示覆盖在主剖面上的波纹度剖面。该显示为用户提供了波纹度的图形显示，并能够直观地评估波纹度剖面与表面基本形状的匹配程度。关于滤波器截止选择的第二个工具是波长内容图，其中叠加了滤波器的传输特性。这张独特的图利用了剖面中的波长区域及其与滤波截止的关系。
案例研究#4:符合要求的接口(例如，垫圈应用程序)
许多临界表面在系统中与诸如密封或垫片等符合要求的部件接触。在这些情况下，某些形状可以由符合要求的部件来调整，而其他形状则可能导致性能问题，如泄漏。

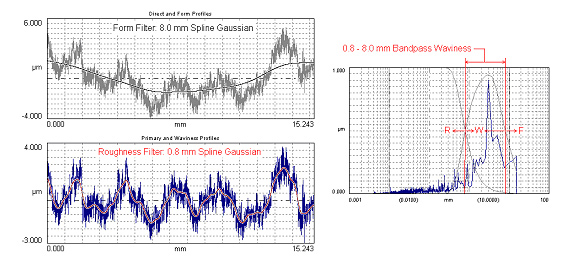

OmniSurf提供了两种分析方法来分析与构象对应物接触的表面。第一个功能称为带通波性。该方法利用样条滤波作为模板去除方法，可以提取出长波的模板误差。这种形式的截止去除滤波器可以选择的基础上，顺从的组成部分。然后将表单概要的峰谷评估报告为Ft。同样，波状和粗糙度剖面也可以通过其他常规参数来表征。
案例研究#5:非球面形式分析
许多临界光学表面的形状是非球面的，并由二次曲线和n阶多项式的方程组合而成。这些复杂的几何结构在重要的光学应用中是必需的，如望远镜、光学仪器、照相机和隐形眼镜。

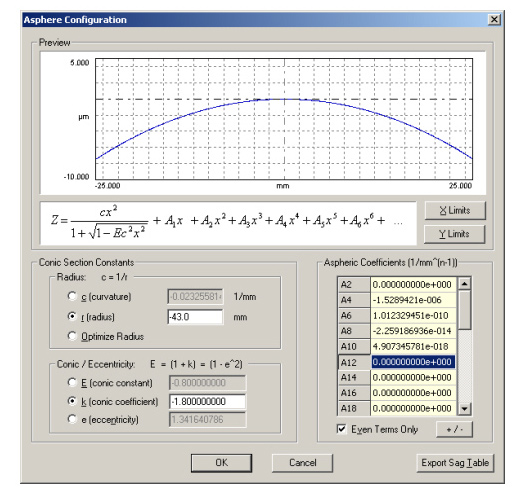

OmniSurf包括分析非球面的能力，并为非球面参考几何的配置提供了一个直观的界面。OmniSurf 非球面配置实用程序支持剪贴板剪切和粘贴非球面系数，以及一个可伸缩的，实时预览的非球面形式。此外，凹陷表还可以用于其他应用。
通常，非球面的分析包括测量组件和查看剩余形式误差。通常，产生的大部分形式误差是由于组件的基本半径的误差造成的。为了确定实际(测量)的基本半径，操作员手动调整公称半径并重新分析数据，直到残差看起来可以接受为止。

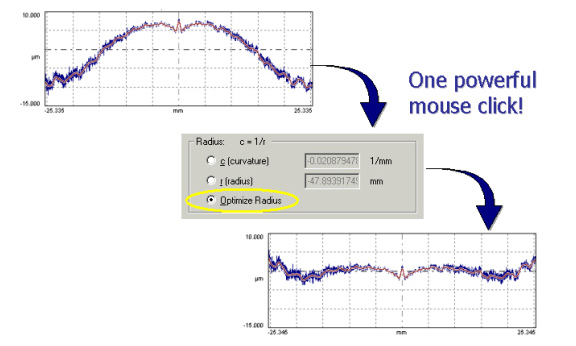

OmniSurf非球面工具最强大的功能之一是能够根据测量数据自动确定最优的非球面半径。只需单击优化半径按钮，就可以看到剩余剖面线的巨大变化
在这种方法下，OmniSurf将对测量数据进行分析，并确定最优半径，使平方形式误差之和最小。最后可以得到更准确的非球面半径评估，而且花了更少的时间分析数据。
关于更多OmniSurf的非球面分析细节，请下载OmniSurf 的非球面手册。
更多OmniSurf细节
操作系统及共同特点
OmniSurf可以运行在任何32位或64位的Microsoft Windows平台上(95、98、98SE、2000、NT 4.0、XP、Windows 7、Windows 8/8.1、Windows 10等)，并包含标准的Microsoft特性，比如
· 剪贴板输出的图形部分拖放文件加载标准Windows打印机支持标准化的用户界面约定(菜单布局、右键、双击等)
数据存取
OmniSurf提供了直接加载文件保存或从最流行的表面纹理工具导出。受支持的文件类型包括：
· SigmaSurf(*.sig) Jenoptik/Hommelwerke (*.pro; *.pip; *.asc; *.smd; *.hwp; *.hfm)
Mitutoyo (*.csv; *.dat; *.mes)
Form Talysurf (*.prf; *.fts; *.ruf, *.mod)
Talysurf 10 (*.ten)
Talysurf 6 (*.six)
Talyrond (*.str)
Surtronic 3+ (*.stp)
Renishaw (*.xls; *.zpx; *.rsf; *.out; *.txt)
Metrex (*.prf)
Mahr (*.pcd; *.prf; *.txt; *.pra; *.s2p)
TSK/Zeiss (*.rst; *.txt; *.tx1; *.tx2; *.nc; *.ynz)
Federal (*.dir)
>Somicronic (*.pro; *.smd)
2Pros (*.hdr)
BTI (*.csv)
BM ASCII (*.pr)
FRT X-axis Text (*.txt)
Precision Devices (*.pdi; *.dat; *.nds)
Standard Data (*.sdf)
Hexagon Coordinate (*.yz)
CellView Text (*.txt)
Jenoptik Evovis XML (*.xml)
Zygo Profile (*.txt)
CMM Data (*.out; *.txt)
OmniSurf Settings (*.ini)
2-Column Radius (*.sip)
Insitutec (*.ist)
Multi-column SIG (*.sigh)
参数：
OmniSurf提供了许多常见的表面纹理参数，以及表面测量领域的最新进展所产生的参数：
· Ft Pa Pdsm Phsc Pku Pm0 Pm2 Pm4
Pp Ppc Pq Ps Psk Psm Pt Pv PVc
Ra Ra1 Ra1l Ra7 Ra7l Rc Rcl Rdmd Rdmn Rdq
Rdsk Rhsc Rk Rk+vk Rku Rm0 Rm2 Rm4 Rmax
Rmq Rmr1 Rmr2 Rp Rpc Rpk Rpk* Rpk/k Rpk+k Rpm
Rpm/3z Rpm7 Rpm7l Rpq Rq Rs Rsk Rsm
Rt Rtwi Rv RVc Rvk Rvk* Rvk/k Rvm Rvo Rvq
Ry Rz1max RzDIN RzJIS R3z
Wa Wc Wcvx Wcvxl Wcvxm Wdq
Weslp Weslpl Wlslp Wlslpl Wp Wpc Wpl Wpr Wq
Ws Wseg Wsegl Wsm Wt Wtc Wv Wvda Wvdas
Wvdc Wvdd Wvddl Wvdm Wvdmp Wvoid
AR AW R Rx W Wte Wx
Bearing Ratios (tpa/tpi, Pmr/Rmr) : 10 Primary & 10>Roughness
Htp Values (PHtp/RHtp): 10 Primary & 10 Roughness
滤波器:
标准的滤波器截止以及各种带通配置。
滤波器类型包括：
· 高斯
样条高斯函数(张力可调)
山谷抑制(ISO 13565-1 1996)
鲁棒样条高斯函数(基于鲁棒回归)
形态闭合滤波器(用于波形剖面的圆形元件)
形态开口滤波器(应用于波形剖面的圆形元件)
形式消除选项:
仪器基准(平均抑制)
· 最小平方线
最小二乘弧
固定半径
最小二乘多项式(用户指定顺序)
样条滤波 (对于具有用户指定截止值的带通波形)
非球面 (用户自定义系数，可选半径优化
自由形式 (用户定义坐标，可选预过滤)
数据导出:
OmniSurf可以将计算参数导出到逗号分隔值(CSV)电子表格中。随后的分析将作为行附加到电子表格中，从而可以对数据组进行分析。此外，OmniSurf还可以导出与数据相关的几个剖面和曲线。这些文件被导出为ASCII文件并包括：
· 直接(未处理)剖面
形态抑制剖面 原始剖面
波纹剖面
粗糙度剖面
波长内容(光谱)
初始承载比曲线
主振幅分布
粗糙度轴承比曲线
粗糙度幅值分布
非球面凹陷/残余表
形态闭合剖面
形态开口剖面
“放手”批处理:
作为生产批次或过程/产品研究的一部分，工程师经常需要处理多个剖面。OmniSurf包含一个批处理特性，可以使用当前分析设置自动处理整个数据文件夹。OmniSurf将自动加载指定文件夹中的所有文件，并将结果导出到电子表格文件以及导出剖面和图形
