CAD .NET 为在 .NET 环境下开发解决方案的库。它支持 AutoCAD® DWG、DXF、PLT 和其他 CAD 格式。它支持 AutoCAD® DWG, DXF, PLT 和其他 CAD 格式。
该库可用于广泛领域：
处理所有项目阶段的工业图纸
监测和远程控制程序
数控（CNC） 加工
数据导出至 CAD 格式
处理数据库
文档管理系统
使用图纸的高度专业化产品
功能
CAD .NET 为用户提供以下基本功能，用于项目开发:
|
功能 |
版本 |
||
|
Import |
Export |
Enterprise |
|
|
CAD 格式、光栅图像和元文件的导入 |
? |
- |
? |
|
在草稿区创建新绘图 |
? |
? |
? |
|
访问绘图数据结构 |
? |
? |
? |
|
通过编程添加/编辑绘图数据 |
? |
? |
? |
|
可视化添加/编辑绘图数据 |
- |
- |
? |
|
可视化和打印 |
? |
? |
? |
|
CAD 绘图控制 |
? |
? |
? |
|
导出至光栅格式和元文件 |
? |
? |
? |
|
导出至 CAD 格式 |
- |
? |
? |
技术规格：
支持Visual Studio 2005 及更新版本
与Microsoft .NET CLI 编程语言兼容
该库程序集符合ANY_CPU 指令，这使其与 x86 和 x64 平台兼容
不要求安装AutoCAD 或其他第三方应用程序
可通过ASP.NET 技术应用于服务器应用程序
集成等级结构是库界面的基础
CAD 绘图的 Windows 形式继承控件
使用 GDI+ 或 OpenGL 的可视化能力
C# 和 VB.NET 演示项目
文档通过 CHM 和 Microsoft help 2.0/3.0 可用
该表格所示为 CAD .NET支持格式:
|
DXF |
DWG |
CGM |
HPGL / PLT |
STL |
|
GBR |
EMF / WMF |
GDSII |
光栅 |
|
|
Import |
? |
? |
? |
? |
? |
− |
? |
? |
? |
? |
|
Export |
? |
? |
? |
? |
− |
? |
− |
? |
− |
? |
控件
CAD .NET 为用户提供继承自 Windows 窗体的控件以显示 CAD 绘图。通常此类元件位于 Windows 窗体，但是它们有时也位于 WPF 页面。如您需要基于 ASP .NET 的 Web 控件，可另外提供。

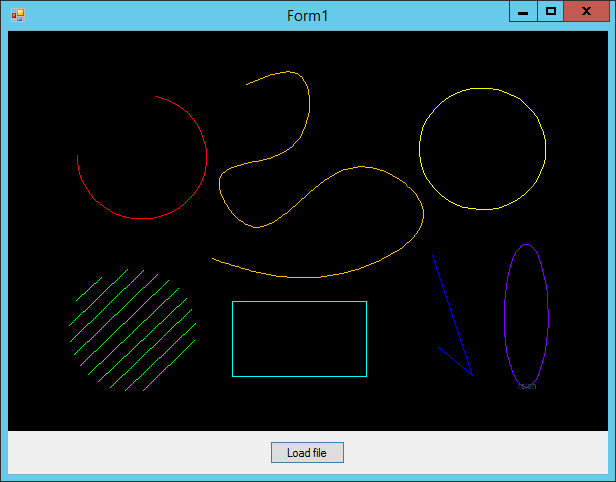

CADPictureBox 类为控件显示矢量绘图时的基本控件。可视化 CADPictureBox 仅包含绘图可视化区域，可根据项目开发中的必要控件进行延伸。EditorDemo 为使用 CADPictureBox 的项目示例。

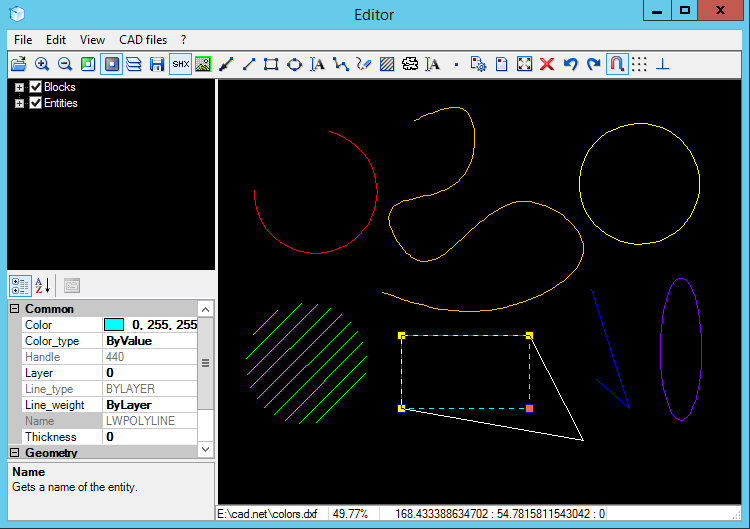

CADEditorControl 类包含必要活动和设置处理程序的执行。开始处理时足以将此类控件置于窗体内。CADEditorControl 包括平移、缩放、可视实体选择，以及允许使用该功能创建可视实体，通过标记在属性窗口、对齐、网格和其他模式下进行可视化编辑。EditorControl 演示控件的使用方法。
数控机床的部署
CAD .NET 可用于数据机床准备数据软件开发。库支持的 DXF 格式为处理二维表面时使用频率最高的文件格式。访问绘图数据可使用户在处理时获得所有必要信息。
该库还可转换实体，包括通过高精度曲线片段将源绘制文本转换至折线。例如：此类功能可用于激光处理。
