Nagios XI--将 NagVis 与 Nagios XI 集成
父子关系对于突出显示防止过多通知的网络阻塞很重要。 除此之外，它们有助于轻松可视化您的网络。本文档介绍了如何在 Nagios XI 中使用 NagVis 网络状态可视化工具。 NagVis 是 Nagios 的可视化插件，它允许您以可视化方式显示主机和服务对象。
 |
访问 NagVis

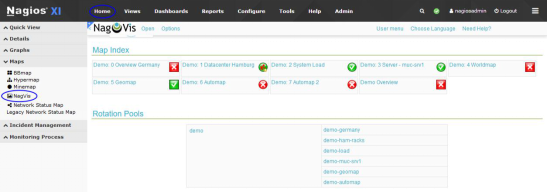

要访问 NagVis，请导航到 主页 > 地图 > NagVis。 默认主屏幕为您提供了一些演示地图，这些地图给出了如何使用 NagVis 的示例。
您还会注意到屏幕顶部的 NagVis 菜单，接下来将解释如何使用这些菜单。
使用 Automap 处理父/子关系
Automap 是自动生成的已定义主机的显示。 我们将向您展示如何创建 Automap，这也有助于了解界面的工作原理。

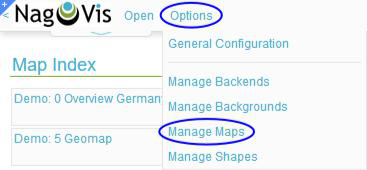

单击下拉菜单选项并选择管理地图。

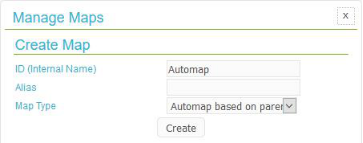

在创建地图部分下的 ID 字段中提供一个名称。
从映射类型列表中选择基于父/子关系的自动映射。
单击创建按钮创建地图，屏幕将刷新显示地图。
 |

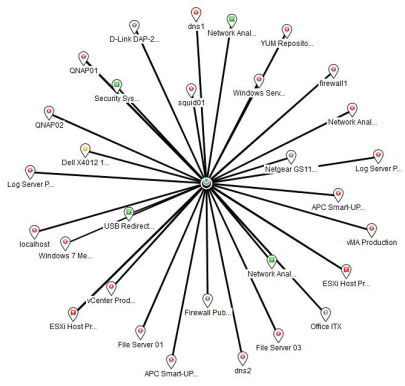

如果您尚未在 Nagios XI 中定义任何父/子关系，Automap 会显示一个简单的星图，如下面的屏幕截图所示。
为了使 Automap 有用，您需要为 Nagios 主机定义父/子关系。
定义父/子关系
要定义主机之间的父/子关系，您需要使用 Nagios XI Core Config Manager (CCM)。 登录 Nagios XI 并导航到配置 > 核心配置管理器 > 监控 > 主机。

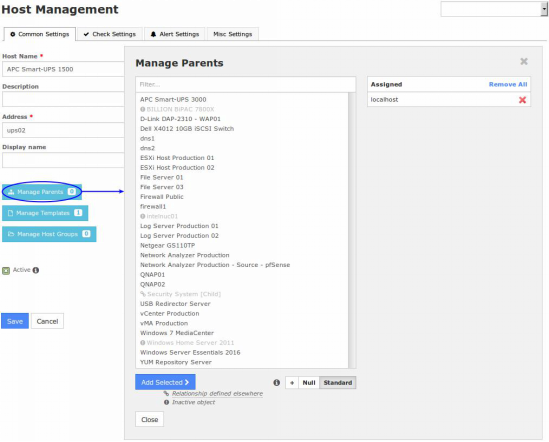

通过单击从列表中编辑主机（如 APC Smart-UPS 1500）。 您可以使用“通用设置”选项卡上的“管理父项”按钮指定其父主机。
从左侧列表中选择父主机，然后单击添加所选 > 将其移至右侧已分配列表。
完成后，单击关闭，然后单击保存。
距离 Nagios XI 监控服务器一个网络“跳跃”的主机应该将 localhost 作为它们的父主机。
在您将某些主机配置为将 localhost 作为其父主机后，在 CCM 中执行应用配置。
定义父/子关系后，它们将按照以下简单示例显示在 NagVis Automap 上：

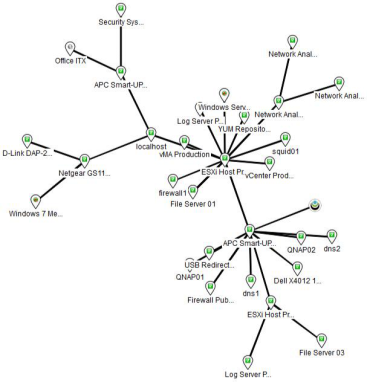

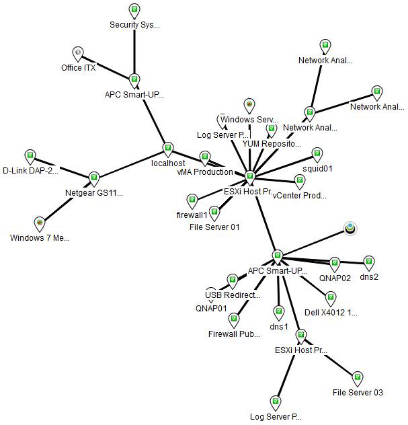

您可以定义多个级别的父级，这将导致更复杂的映射。
在此示例中，您可以看到 APC Smart-UPS 3000 似乎是地图的中心。 ESXi 主机生产 01 和 ESXi 主机生产 02 是子级，还有更多子级附挂。
构建有用的 Nagios 可视化
到目前为止，您已经看到了自动映射功能，但它并没有触及 NagVis 真正可以做的事情的表面。 NagVis 的一大特色是能够拍照并将 Nagios XI 主机和服务对象放置在图片上，以创建可以直观地表示正在发生的事情的东西。
在我的环境中，我通过防火墙连接到 Internet，该防火墙连接到 DSL 调制解调器。 此示例将使用这些设备的图像并覆盖监视这些设备的 Nagios 服务。 在 NagVis 中，图像/图片称为形状。
创建新地图
单击菜单选项并选择管理地图。

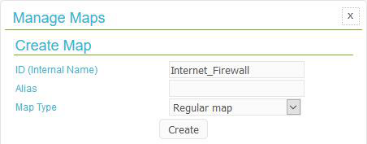

在 创建地图 部分下给它一个 ID，在这个例子中它是 Internet_Firewall.
从地图类型列表中选择常规地图并单击创建按钮。
 |
创建后，您将看到一张空白地图。
您还会注意到出现了一个名为“编辑地图”的新下拉菜单。 这就是地图的配置方式。
上传形状
我有四张图片要上传到 NagVis 来代表我在地图上可视化的设备。

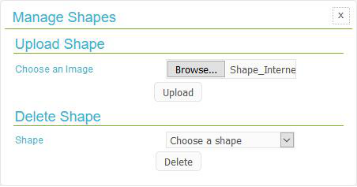

单击菜单选项并选择管理形状。
 |
使用浏览按钮选择要上传的图像。
单击上传将图像作为形状上传到 NagVis。
重复以上步骤上传所有需要的图片。
完成上传图像后关闭窗口。
添加形状
下一步是将形状放置在地图上。

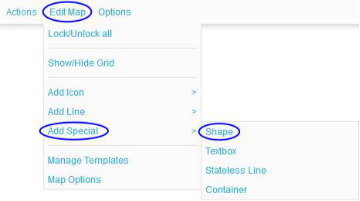

单击下拉菜单“编辑地图”并选择“添加特殊”>“形状”。
它可能看起来像什么都没有发生，但您需要单击需要放置形状的地图。
 |

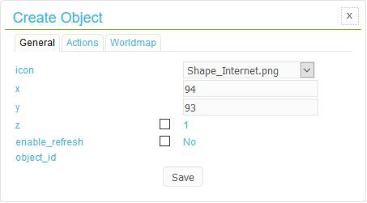

单击地图后，将出现“创建对象”窗口。
从图标下拉列表中选择一种形状。
单击保存以将形状添加到地图。 该形状现在将出现在地图上。 要重新定位它，您需要右键单击该形状并选择解锁。
重复这些步骤，直到所有需要的形状都添加到地图中。
 |

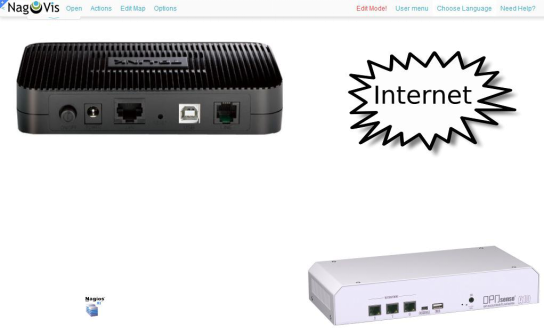

下面的屏幕截图显示了我添加的四个形状。
 |
主机和服务对象
下一步将开始向地图添加主机和服务对象。 Nagios XI 正在监控防火墙设备，这些是将放置在地图上的对象。
主机和服务对象将按以下方式使用：
PING - DSL 网关服务将用于指示 Internet 连接是否处于活动状态
添加端口状态图标
端口状态服务将添加到防火墙形状顶部的地图中。
单击下拉菜单编辑地图并选择添加图标 > 服务。
它可能看起来像什么都没有发生，但您需要单击需要放置图标的地图。
我正在单击防火墙形状上的物理 WAN 端口上方。
 |
我正在单击防火墙形状上的物理 WAN 端口上方。

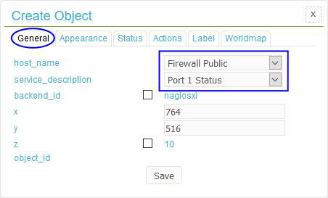

l 出现在“常规”选项卡上。
从host_name下拉列表中选择主机。
从 service_description 下拉列表中选择服务。
 |
单击标签选项卡。
从 label_show 下拉列表中选择 Yes。
在 label_text 字段中键入 WAN 端口状态。
在 label_background 字段中输入 #ffffff。
单击保存以将图标添加到地图。
 |
将图标添加到地图后，您可以使用鼠标移动它以正确定位它。
您还可以单独将标签移动到地图上所需的位置。 我也在重复上述步骤以添加 LAN 端口状态服务。
下图显示了到目前为止的样子：
 |
添加主机线
接下来，将从 Nagios XI 形状添加到防火墙上的 LAN 端口的主机线。

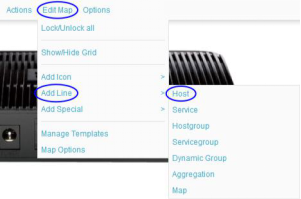

单击下拉菜单编辑地图并选择添加线路 > 主机。
现在您需要单击该线开始的地图，在本例中，我单击 Nagios XI 形状。 然后将鼠标移动到线的结束位置（移动鼠标时您会看到一条线）。 我正在单击防火墙上的 LAN 端口。

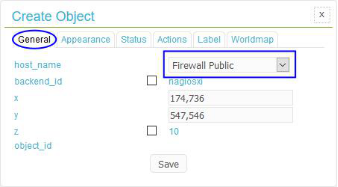

完成此操作后，“创建对象”窗口将出现在“常规”选项卡上。
 |
从主机名下拉列表中选择主机。

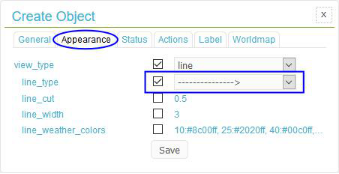

单击外观选项卡。
从下拉列表中选择 line_type。 ---------->
正在使用。

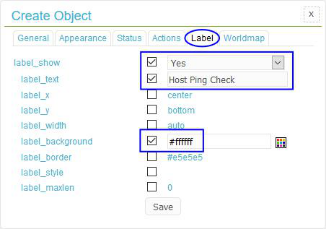

单击标签选项卡。 从 label_show 下拉列表中选择 Yes。
在 label_text 字段中键入 Host Ping Check。
在 label_background 字段中输入 #ffffff。
单击保存以将线添加到地图。
 |

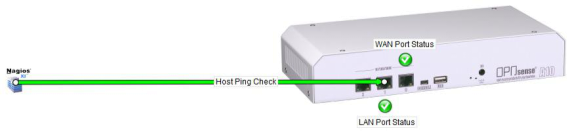

您可以看到该线已添加并且是主机状态的颜色（绿色/向上）。
 |
您也可以单独将标签移动到地图上所需的位置，我已将其放在线上。 如果主机要下降，那么这条线将是红色的。
添加服务线路
接下来，将从防火墙形状上的 WAN 端口添加一条服务线路到 DSL 调制解调器上的 LAN 端口。
该服务将是端口 2 带宽服务，因此它将代表互联网流量。
单击下拉菜单编辑地图并选择添加线路 > 服务。
现在您需要单击线路开始的地图，在本例中，我单击防火墙形状上的 WAN 端口。 然后您将鼠标移动到线路的末端（移动鼠标时您会看到一条线路），我点击了 DSL 调制解调器上的 LAN 端口。

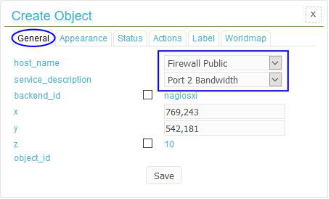

完成此操作后，“创建对象”窗口将出现在“常规”选项卡上。
从主机名下拉列表中选择主机。
从 service_description 下拉列表中选择服务。
 |
单击外观选项卡。

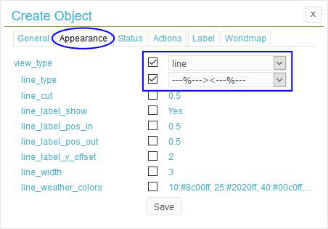

从下拉列表中选择 line_type。
--%--><--%-- 正在使用，因为这将在线路上显示来自服务的数字，以显示当前的输入/输出速率。

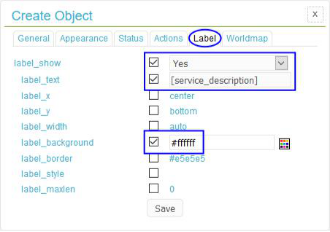

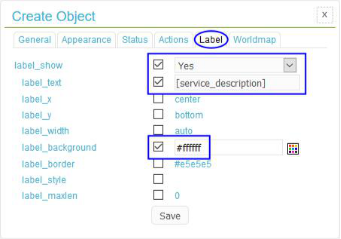

单击标签选项卡。
从 label_show 下拉列表中选择 Yes。
在 label_text 字段中输入 [service_description]。
在 label_background 字段中输入 #ffffff。
单击保存以将线添加到地图。
您可以看到该线已添加并且是主机状态的颜色（绿色/向上）。
 |
您也可以单独将标签移动到地图上所需的位置，我已将其从箭头向上移动。

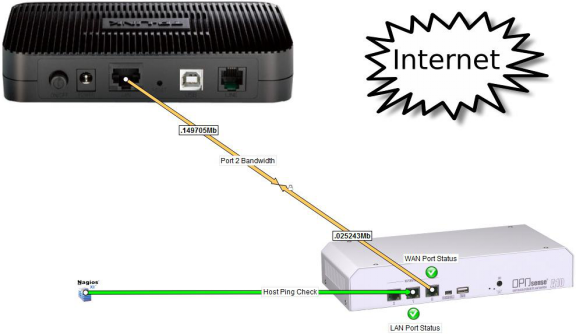

这是显示添加的服务行的屏幕截图。
 |
你可以看到这条线有两个箭头在中间相交，在这条线上的每一部分都有当前服务输出的带宽数字。 您可以看到行上方的数字是从互联网下载，行下方的数字是上传到互联网。
要添加的最后一个服务行是 PING - DSL 网关服务将用于指示 Internet 连接处于活动状态。
单击下拉菜单编辑地图并选择添加线路 > 服务。
现在您需要点击线路开始的地图，在本例中，我点击的是 DSL 调制解调器形状上的电话线端口。 然后您将鼠标移动到线的末端（移动鼠标时您会看到一条线），我点击的是 Internet 形状。

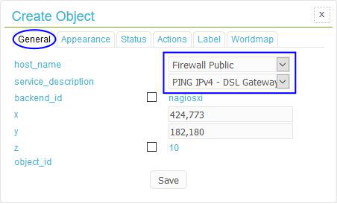

完成此操作后，“创建对象”窗口将出现在“常规”选项卡上。
从主机名下拉列表中选择主机。
从 service_description 下拉列表中选择服务。
 |
单击外观选项卡。
从下拉列表中选择 line_type。 ---------->
正在使用。
单击标签选项卡。
从 label_show 下拉列表中选择 Yes。
在 label_text 字段中输入 [service_description]。
在 label_background 字段中输入 #ffffff。
单击保存以将线添加到地图。

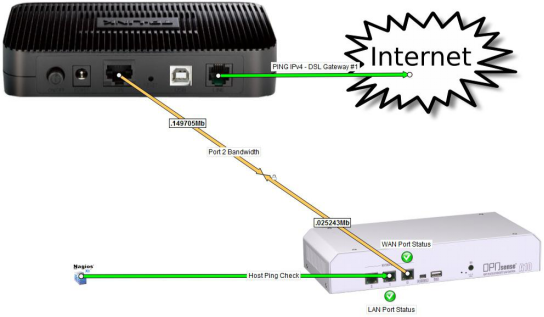

这是显示添加的服务行的屏幕截图。
现在，我可以直观地表示与 Nagios XI 中正在监视的服务相关的物理设备。

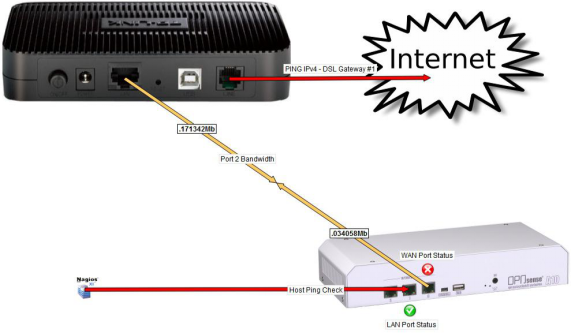

现在生成一个问题，以便我们可以看到出现问题时地图的样子。 我正在断开将防火墙上的 WAN 端口连接到 DSL 调制解调器上的 LAN 端口的电缆。
WAN 端口状态图标是一个 X，表示端口状态服务处于临界状态。
Ping IPv4 - DSL 网关服务线为红色，表示服务处于临界状态。
Host Ping Check 线路为红色，但 LAN 端口状态服务为绿色。 Host Ping Check 行是RED 的原因是因为使用了HOST 对象并且主机有处于非OK 状态的服务，这迫使它进入RED 状态。 为了解决这个问题，您可以修改 Host Ping Check 行并将 Status（选项卡）选项识别_services 配置为 No。
您也可以将鼠标悬停在线条和图标上，您将看到对象的摘要。 单击线条或图标将带您到该对象的 Nagios XI 状态详细信息页面。
将 NagVis 地图添加为视图
您可以将 NagVis 地图添加到 Nagios XI 视图旋转列表中，这样您就可以定期在监控墙上查看地图。
第一步是获取地图的 URL。 在 NagVis 的左上角，单击 ? 选项卡以显示左侧的水平菜单。

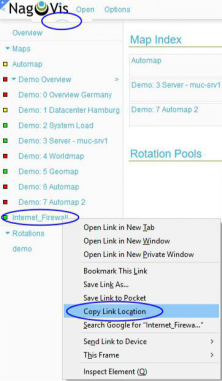

右键单击所需的 NagVis 地图并选择复制链接位置。
在这个例子中，它复制的 URL 是：
http://nagios_xi_address/nagvis/frontend/nagvis-js/index.php?mod=Map&act=view&show=Internet_Firewall
该 URL 最重要的部分是 &show=Internet_Firewall，它是显示的地图。

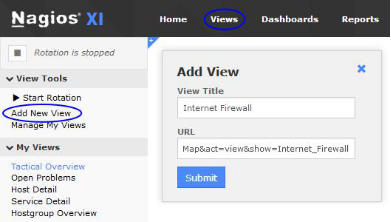

现在单击顶部导航栏上的“视图”菜单，然后选择“视图工具”>“添加新视图”。
为视图提供标题并将剪贴板中的 URL 粘贴到 URL 字段中。
单击提交按钮以创建视图。
这将显示在视图旋转列表中。
