网络增强型控制模块型号NX-***型号构成

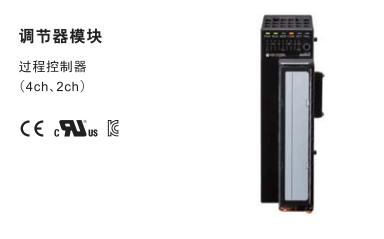

调节器模块
过程控制器
（4ch,2ch）
NX-D15/25/35 (4ch型)
|
基本型号 |
类型 |
环形连接 |
布线方法 |
通道数 |
输出类型 |
选项 |
追加处理 |
内容 |
|
NX- |
|
|
|
|
|
|
|
网络增强型控制模块 |
|
|
D15 |
|
|
|
|
|
|
调节器模块 ±0.3%FS、500ms采样、4通道※1 |
|
|
D25 |
|
|
|
|
|
|
调节器模块 ±0.3%FS、200ms采样、4通道 |
|
|
D35 |
|
|
|
|
|
|
调节器模块 ±0.1%FS、100ms采样、4通道 |
|
|
|
N |
|
|
|
|
|
非环形通讯 |
|
|
|
R |
|
|
|
|
|
环形通讯 |
|
|
|
|
T |
|
|
|
|
螺丝端子台 |
|
|
|
|
S |
|
|
|
|
直插式端子台 |
|
|
|
|
|
4 |
|
|
|
4通道 |
|
|
|
|
|
|
T |
|
|
晶体管输出4点 |
|
|
|
|
|
|
C |
|
|
模拟电流输出4点 |
|
|
|
|
|
|
D |
|
|
模拟电压输出4点 |
|
|
|
|
|
|
|
0 |
|
无 |
|
|
|
|
|
|
|
1 |
|
4点电流互感器输入（CT输入） |
|
|
|
|
|
|
|
2 |
|
4点数字输出 |
|
|
|
|
|
|
|
3 |
|
4点数字输入 |
|
|
|
|
|
|
|
|
0 |
无 |
|
|
|
|
|
|
|
|
D |
附带测试报告书 |
|
|
|
|
|
|
|
|
Y |
带质量追踪证明 |
|
|
|
|
|
|
|
|
T |
热带处理品 |
|
|
|
|
|
|
|
|
K |
硫化对策处理品 |
|
|
|
|
|
|
|
|
B |
热带处理品+测试报告书 |
|
|
|
|
|
|
|
|
L |
硫化对策处理品+测试报告书 |
※1 ：[15]不能与管理模块配合使用，不支持模块间数据通讯。
NX-35 (2ch型)
|
基本型号 |
类型 |
环形连接 |
布线方法 |
通道数 |
输出类型 |
选项 |
追加处理 |
内容 |
|
NX- |
|
|
|
|
|
|
|
网络增强型控制模块 |
|
|
D35 |
|
|
|
|
|
|
调节器模块 ±0.1%FS、100ms采样、2通道 |
|
|
|
N |
|
|
|
|
|
非环形通讯 |
|
|
|
R |
|
|
|
|
|
环形通讯 |
|
|
|
|
T |
|
|
|
|
螺丝端子台 |
|
|
|
|
S |
|
|
|
|
直插式端子台 |
|
|
|
|
|
2 |
|
|
|
2通道 |
|
|
|
|
|
|
T |
|
|
晶体管输出4点 |
|
|
|
|
|
|
C |
|
|
模拟电流输出4点 |
|
|
|
|
|
|
D |
|
|
模拟电压输出4点 |
|
|
|
|
|
|
M |
|
|
晶体管输出（位置比例控制型）2点※1 |
|
|
|
|
|
|
S |
|
|
隔离模拟电流输出（ch间、电源）2点 |
|
|
|
|
|
|
G |
|
|
隔离模拟电压输出（ch间、电源）2点 |
|
|
|
|
|
|
|
0 |
|
无 |
|
|
|
|
|
|
|
1 |
|
4点电流互感器输入（CT输入） |
|
|
|
|
|
|
|
2 |
|
4点数字输出 |
|
|
|
|
|
|
|
3 |
|
4点数字输入 |
|
|
|
|
|
|
|
4 |
|
数字输出（位置比例控制型）2点※1※2 |
|
|
|
|
|
|
|
|
0 |
无 |
|
|
|
|
|
|
|
|
D |
附带测试报告书 |
|
|
|
|
|
|
|
|
Y |
带质量追踪证明 |
|
|
|
|
|
|
|
|
T |
热带处理品 |
|
|
|
|
|
|
|
|
K |
硫化对策处理品 |
|
|
|
|
|
|
|
|
B |
热带处理品+测试报告书 |
|
|
|
|
|
|
|
|
L |
硫化对策处理品+测试报告书 |
※1：请在外部连接辅助继电器。用辅助继电器来驱动马达。
※2：如输出类型为【M】，则不能选择。

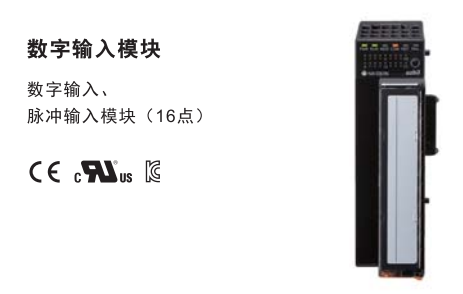

数字输入模块
数字输入、脉冲输入模块（16点）
|
基本型号 |
类型 |
环形连接 |
布线方法 |
通道数 |
选项 |
追加处理 |
内容 |
|
NX- |
|
|
|
|
|
|
网络增强型控制模块 |
|
|
DX1 |
|
|
|
|
|
数字输入（+公共端/-公共端公用） |
|
|
DX2 |
|
|
|
|
|
脉冲输入（+公共端/-公共端公用）※1 |
|
|
|
N |
|
|
|
|
非环形通讯 |
|
|
|
R |
|
|
|
|
环形通讯 |
|
|
|
|
T |
|
|
|
螺丝端子台 |
|
|
|
|
S |
|
|
|
直插式端子台 |
|
|
|
|
|
16 |
|
|
16通道 |
|
|
|
|
|
|
0 |
|
无 |
|
|
|
|
|
|
|
0 |
无 |
|
|
|
|
|
|
|
D |
附带测试报告书 |
|
|
|
|
|
|
|
T |
热带处理品 |
|
|
|
|
|
|
|
K |
硫化对策处理品 |
|
|
|
|
|
|
|
B |
热带处理品+测试报告书 |
|
|
|
|
|
|
|
L |
硫化对策处理品+测试报告书 |
※1：1~8点=5kHz、9~16点：100Hz

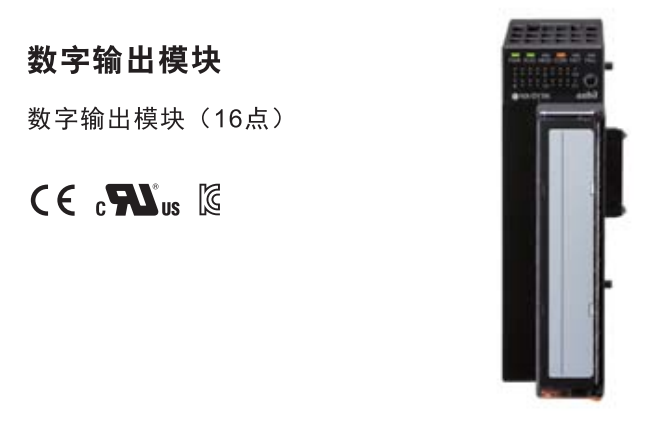

数字输出模块
数字输出模块（16点）
|
基本型号 |
类型 |
环形连接 |
布线方法 |
通道数 |
选项 |
追加处理 |
内容 |
|
NX- |
|
|
|
|
|
|
网络增强型控制模块 |
|
|
DY1 |
|
|
|
|
|
晶体管输出（漏型） |
|
|
DY2 |
|
|
|
|
|
晶体管输出（源型） |
|
|
|
N |
|
|
|
|
非环形通讯 |
|
|
|
R |
|
|
|
|
环形通讯 |
|
|
|
|
T |
|
|
|
螺丝端子台 |
|
|
|
|
S |
|
|
|
直插式端子台 |
|
|
|
|
|
16 |
|
|
16通道 |
|
|
|
|
|
|
0 |
|
无 |
|
|
|
|
|
|
|
0 |
无 |
|
|
|
|
|
|
|
D |
附带测试报告书 |
|
|
|
|
|
|
|
T |
热带处理品 |
|
|
|
|
|
|
|
K |
硫化对策处理品 |
|
|
|
|
|
|
|
B |
热带处理品+测试报告书 |
|
|
|
|
|
|
|
L |
硫化对策处理品+测试报告书 |
