Control Chart的类型有多少？
如何选择正确的图表？
变量控制图和属性控制图有什么区别？
如果您在这些问题中挣扎，您并不孤单。
您可以去上课，阅读文章或者找到一个好的决策树，但是下周，您不会记得您学到了什么…
这就是为什么我们在QI Macros代码中构建了控制图选择规则。
QI Macros知道规则，会为您选择正确的图表
Shewhart Variable Control Charts
用于测量数据
（时间、金钱、长度、宽度、深度、重量等）
通常包含小数（.006，8.9，74.05）
Individuals & Moving Range XmR图表模板
Individuals Moving Range Chart模板的目的是使用可变数据（时间、成本、长度、重量，当样本大小为1时）评估过程的稳定性。
下面是一个例子，在QI Macros for Excel中Individuals Moving Range Chart模板。只需在黄色输入区域输入数据，控制图、柱状图和概率图就会绘制在右侧。您还可以将其他电子表格中的数据剪切并粘贴到模板中。
Individual Moving Range (XmR)图表模板实际上由多个模板组成，具体取决于您的需要：
让我们来了解有关这些控制图模板选项的详细信息。
Excel中的控制图模板
需要一种在Excel中创建控制图的简单方法吗？
您是否有生产线员工他们没有时间学习复杂的SPC软件包？
您是否需要一个易于使用的填空解决方案，任何人都可以使用？
QI Macros Add-in包含各种ControlCharts的易于使用的模板

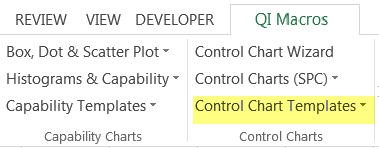

QI Macros在Excel的工具栏上安装菜单。
只需从QI Macros菜单打开一个模板，开始创建图表。
输入单元格用黄色阴影表示。直接键入模板，剪切粘贴或从其他工作表链接。
QI Macros Add-in中包含的ControlChart模板
属性Control Charts
c chart
p chart
u chart
np chart
变量Control Charts
XmR chart
XbarR chart
XbarS chart
I-MR-R chart
专用Control Charts
Pre-control chart
Cusum and EWMA charts
Levey Jennings chart
g and t charts
每个QI Macros Control Chart模板都具有这些附加功能
每个模板都是一个Excel工作簿，由多个具有不同选项的工作表组成。
控制极限计算选项
默认：中心线使用平均值
中线：中线使用中线
固定：用户定义的控制限制
短期运行（DNOM）：将数据与目标值进行比较
实时XbarR：将量具数据解析为子组进行分析
P for np LE 5：用于小样本尺寸（仅适用于p chart）
Control Chart模板显示选项
Rolling Data：用户定义要在图表上显示的点
Scrolling Data：能够滚动浏览大型数据集
X bar R Chart Six Pack 的Excel模板
与Minitab的功能Sixpack™相同，只需花费一小部分成本
您不必花很多钱在昂贵的软件上，就可以对您的数据执行过程稳定性和功能分析。
用于QI Macros Add-in for Excel使SPC像和在Excel电子表格中键入数据一样简单。
单击Excel菜单上的QI Macros选项卡，打开XbarR Six Pack，然后单击控制图表模板，再单击XbarR Six Pack。
然后只需将数据输入黄色输入区域，控制图、柱状图、数值图和概率图将绘制在右侧。您还可以将其他电子表格中的数据剪切并粘贴到模板中。
Sigma Estimator Formula
X bar R Six Pack还允许您选择要用于sigma估计量的公式。默认值为汇总标准偏差，但您也可以通过更改单元格AV:2中的数字来选择Sbar和Rbar。
提示：QI Macros将提示您输入子组的大小。子群是在相同条件下产生的一组测量值。在上面的示例中，子组大小为5。
Excel的X and S Chart Six Pack模板
与Minitab的功能Sixpack™相同，只需花费一小部分成本
您不必花很多钱在昂贵的软件上，就可以对您的数据执行过程稳定性和功能分析。
用QI Macros Add-in for Excel使SPC就像和在Excel电子表格中键入数据一样简单。
通过单击Excel菜单上的QI Macros选项卡打开XbarS Six Pack，然后单击控制图模板，然后再单击XbarS Six Pack。
然后只需将数据输入黄色输入区域，控制图、柱状图、数值图和概率图将绘制在右侧。您还可以将其他电子表格中的数据剪切并粘贴到模板中。
Sigma Estimator Formula
X and S Six Pack还允许您选择要用于Sigma估计量的公式。默认值为“合并标准偏差”，但也可以通过更改单元格AV:2中的数字来选择Sbar。
提示：QI Macros将提示您输入子组的大小。子群是在相同条件下产生的一组测量值。在上面的示例中，子组大小为5。
Shewhart Attribute Control Charts
用于计数数据
（缺陷、错误、错误等的数量）
总是一个整数（1，44，75）
在Excel中创建一个c Chart
计数数据使用c Chart：
…当机会很大但缺陷数量很小时
例如，您可能在计算植物的损伤或医院的药物错误。错误的机会很大，但实际发生的机会很低。

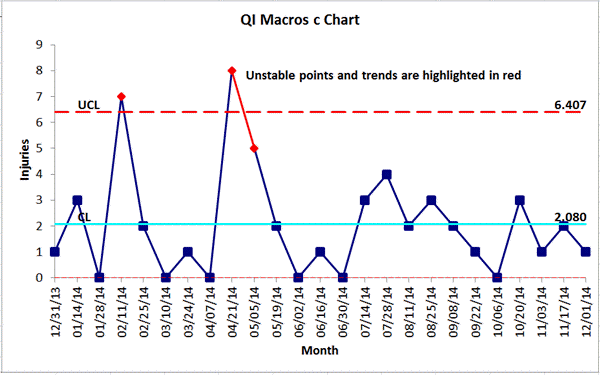

两个c chart数据示例：
QI Macros将新菜单添加到Excel，并提供两种创建图表的方法：
对已收集的数据执行Macro
1．单击并拖动数据以选择它。
2．单击QI Macros，然后ControlCharts，最后c chart。
3．QI Macros进行数学运算并绘制图表。
4．QI Macros还执行稳定性分析。不稳定点或趋势变红，应被调查。
在Fill-in-the-Blanks模板中输入数据
1．单击QI Macros，然后ControlCharts，最后c chart。
2．将数据输入黄色阴影区域。
3．输入数据时绘制图表。
4．使用图表工具菜单运行稳定性分析。
在Excel中绘制一个u Chart
当计数缺陷和样品尺寸变化时，使用u Chart。
u chart数据如下：

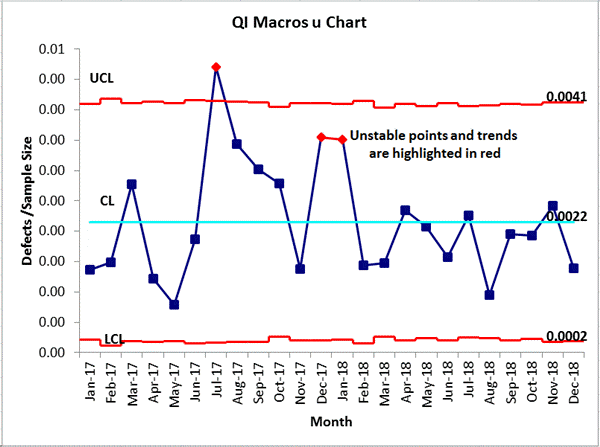

u chart示例：
不均匀的控制范围是由不同的样本大小造成的。
使用QI Macros在Excel中绘制u Chart是很容易的。
QI Macros将新菜单添加到Excel，并提供两种创建图表的方法：u chart macro和u chart模板：
通过运行macro创建一个u chart：
1. 选择数据。
2. 在QI宏菜单上选择一个U形图。
3．QI Macros将为您计算并绘制图表。
4．QI Macros也会将任何不稳定点或条件变为红色。这些应该被调查。
使用u chart模板创建一个图表：
1．打开模板：QI Macros >Control Chart模板> u chart
2．将数据输入黄色阴影区域。
3．输入数据时绘制图表。
4．使用图表工具菜单运行稳定性分析。
Defects - u charts
每个项目可以有多个缺陷：
•车门上的划痕
•账单错误
•装运中缺少的产品
Defective Items - p charts
每项只计算一次：
•需要重新喷漆的车门
•账单错误
•未完成装运
在Excel中绘制一个p Chart
当计算有缺陷的项目时使用p chart，样本大小也会有所不同。
p chart是四种属性控制图之一，用于使用计数数据评估过程随时间的稳定性。p charts有时与u charts混淆。
p chart数据示例
p chart示例
不均匀的控制范围是由不同的样本大小造成的。
使用QI Macros可以很容易地在Excel中绘制一个p Chart。
QI Macros将新菜单添加到Excel，并提供两种创建图表的方法：
“贵公司对Excel macros所做的工作非常出色。它不必创建公式和链接，从而节省了我很多时间。您的QI Macros比市场上大多数特定于SPC的软件都要好。自1997年以来，我一直在使用您的macros。”
——查克·惠特克
Nishikawa Standard Co.
通过运行macro创建一个p chart：
1．选择数据。
2．单击QI Macros菜单>Control Charts > p chart。
3．QI Macros将为您计算并绘制图表。
4．QI Macros也会将任何不稳定点或条件变为红色。这些应该被调查。
使用p chart模板创建图表：
1．打开模板：QI Macros>Control Chart模板> p chart
2．将数据输入黄色阴影区域。
3．输入数据时绘制图表。
4．使用图表工具菜单运行稳定性分析。
在Excel中创建np Chart
使用np Chart计算有缺陷的项目/恒定的样本量
np Chart是有用的，当它很容易计数的数量和样品大小总是相同的缺陷项目。例子可能包括：每1000个有缺陷的电路板的数量或每50个样本的错误发票。
np chart数据示例
示例使用QI Macros创建的np chart
使用QI Macros很容易在Excel中绘制np Chart。
QI Macros将新菜单添加到Excel，并提供两种创建图表的方法：macros和模板：
对已收集的数据执行Macro
1．选择数据。
2．单击QI Macros >Control Charts > np chart。
3．QI Macros进行数学运算并绘制图表。
4．QI Macros变为不稳定点或趋势变红。这些应该被调查。
在Fill-in-the-Blanks模板中输入数据
1．单击QI Macros >Control Chart模板> np chart。
2．将数据输入黄色阴影区域。
3．输入数据时绘制图表。
4．使用图表工具菜单运行稳定性分析。
QI Macros np chart模板示例：、
“我研究了许多替代品（有些比QI Macros贵得多，有些在相同的价格范围内）；QI Macros在价格/性能方面远远高于竞争对手。”
——罗伯特·班福德
软件系统质量咨询
“它很容易使用，任何人都可以使用它。就像一个魔术节目。
您输入数据，点击按钮，然后“噗”一声，就到了！
一切都为您完成了。太好了，我喜欢它……”
——全国卫生保健质量协会会议
QI Macros也可以绘制以下这些专门的控制图
其他变量Control Charts
Cusum Chart：检测流程中的微小变化
EWMA Chart：检测小移位-子组大小=1
Moving Average
Hotelling t2：两个相互作用的测量
Levey Jennings图表：标准偏差
精度控制图：监视器配对测量
短期统计过程控制图：与标称值的偏差（DNOM）
ZmR图：Short Run Chart
其他属性控制图
p' Laney chart
u' Laney chart
g chart：罕见事件之间的时间或单位
t chart：罕见事件之间的时间
