Polliwog PollEx PCB DFE

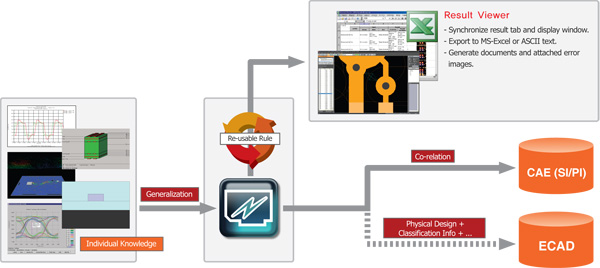

相关常见问题中PollEx DFE是基于规则的电气工程师PCB验证软件。它由预处理器，运行核心和后处理器组成。预处理器用于设置输入参数。用户可以定义规则，或者为网络和元件分类和注册组或类。运行核心根据PCB设计数据检查规则。最后，后处理器用于检查检验结果。
减少设计到制造过程的时间和成本
其特性允许用户减少在大规模生产周期中发生的费用和时间损失。针对PCB设计数据检查大量电气缺陷项目，并且在错误点上报告任何设计误差，使得它们容易被识别和校正。因此，采用PollEx DFE致使制造缺陷的显着减少。
特征
- 用户优化的环境，用于设置多个规则。
- 包含使用PollEx PCB的所有来自ECAD数据库的智能信息。
- 在采用电气分析工具之前分析PCB设计中的电气问题。
- 提供反映现场工程师需求的自定义功能。
- 可以管理检查历史记录作为报告，带有真实错误点的截图。
- 有效使用运行核心和前/后处理器。
主要检查项目
超过30件
高速
检查信号/电源/ GND，路由面积比，Copper Crossover，完全屏蔽的稳定性
Net
差分对网络，长度和宽度，Copper 面积比，Limit Approach Net，桩，Antenna Via，通道数量，总线，连接的组件/电路， Pattern Sharp Angle，检查组件间隙
功率
脱扣，稳定性铜，接地覆盖，连接通道，宽度/间隙
过滤
Bead
组件
组件位置，方法对组件，组件屏蔽，NC引脚，极性，Keep Off Pair 组件
电路板
电路板到组件间隙，电路板到网络间隙，Ground Wall of Via
