OmniRound
综合圆度分析
OmniRound介绍
探索圆度、平直度、径向数据
OmniRound将几何分析带入桌面。
OnmiRound作为表面轮廓分析“工具箱”，涵盖了表面分析的多种最新发展：
::分析来自大多数主要制造商收集的各种仪器的数据文件
::执行“手动”批处理多个配置文件
::应用最新的计量工具（许多仪器尚未提供），包括：
- 强大的过滤
（最近在ISO中引入的方法）
::将参数结果导出到电子表格文件
::分析谐波并对每个谐波应用公差和警告进行限制
Omni?
全方位？Omni来自拉丁语“omnis”，意思是“全部”。“全部”的概念贯穿整个OmniSurf软件程序包当中，其目标是为从每个可能的仪器获取的数据提供所有可能的数据分析方法。在这方面，OmniSurf致力于为最广泛的数据集提供最广泛的分析功能 – 便于使用的软件程序包。这可以通过以下案例来证明。（注意：所有数字都是直接从OmniSurf获得的，为了解释添加了一些文本。）
OmniRound的能力通过以下案例体现：
案例研究＃1 :: 单个美国季度
在数字计量学中最喜欢的例子是在我们提供的圆度培训中使用的例子。查看谐波图...如果有人要求你计算一个季度当中的锯齿---直接告诉他们是119！
案例研究＃2 ::处理“污垢”（异常值）
随着圆度测量越来越接近制造过程，许多时候，由于污垢，我们在数据中会看到“spikes”。 这些“dirt spikes”是非常昂贵的，因为它们需要重新清洁零件，将其重新放在量规上，然后重新进行测量。
数字测量解决方案的一个客户使用7个圆度测量作为“圆柱度”测量的一部分。如果这些迹线中的任何一个具有异常值，则必须将部件移除，进行清洁并重新测量。此过程可能需要20-30分钟的时间。

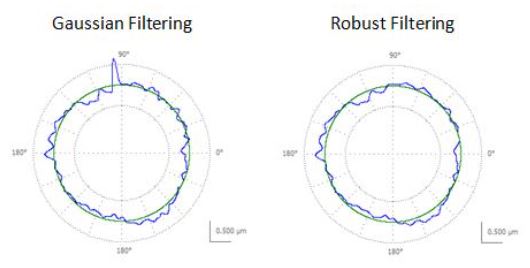

强大的过滤会检测与抑制这些异常值，可以解决脏的问题，无需重新测量。此外，强大的过滤不需要任何用户设置，如高度和宽度“阈值”和丢弃宽度...强大的过滤会帮助我们完成这些！经过检查使用标准高斯滤波的数据集与鲁棒滤波的效果是相同的。
案例研究＃3 :: 谐波公差
在许多滚动界面中，表面上存在的频率可能与组件的总圆度一样重要（甚至更重要）。某些频率可能会导致许多组件的振动或噪音。 为了控制这一点，OmniRound包括谐波分析和“谐波公差”。谐波公差允许您在单个振幅上设置容差限制（红色）和警告限制（黄色）。
案例研究＃4 ::带通滤波
在某些应用中，必须控制一定的频带。例如，诸如薄环的一些柔性部件可以“弯曲”以允许它们与另一部件配合。这种“弯曲”和符合意味着低频“形状”对功能并不重要。然而，中频范围却十分重要。要了解和控制这些组件的功能，必须使用带通滤波。带通滤波包括一系列频率，OmniRound提供标准的滤波以及用户可配置的带通滤波。“波段”的每一侧都可以配置自己的滤波器类型和截止频率。
OmniRound详细信息
操作系统及常用功能：
OmniRound可以在安装了Microsoft .NET Framework（98、98SE、2000、NT 4.0、XP、Vista等）的任何32位Microsoft Windows平台上运行，包括标准的Microsoft功能，如：
图形部分的剪贴板输出
拖放文件加载
标准Windows打印机支持
标准化用户界面约定
（菜单布局，右键单击，双击等）
数据访问：
OmniSurf提供直接加载最受欢迎的表面纹理仪器保存或导出的文件。 支持的文件类型包括：
*.sig; *.pro; *.pip; *.asc; *.smd; *.hwp; *.csv;
可包括其他文件类型。
参数：
Roundness (与圆形元素的“平度”相同)
Roundness Peak
Roundness Valley
RMS Roundness
Runout
Eccentricity
Eccentricity Angle
Sector Roundness
Concentricity
Harmonics
过滤器：
标准滤波器截止可用，多种带通配置可用。
过滤器类型包括：
Gaussian
Fourier（“砖墙”）
基于花键的稳定Gaussian（基于稳定回归）
参考圆：
最小二乘圈（LSC）
最小区域圈（MZC）
最大刻度圆（MIC）
最小圆环（MCC）
