ArCADia 10
ArCADia 10是什么？
ArCADia项目可支持2D和3D设计。由于其操作原理和相同的数据保存格式（DWG），非常类似于Autocad程序。
ArCADia BIM系统基本工具：
文件比较：
ArCADia工具可使用户比较在ArCADia BIM系统中创建的设计，找出它们之间的区别。
文件合并：
该工具允许在一个文档中包含多种安装的不同设计。
管理建筑图纸：
使用综合项目经理树管理视图与显示信息。
可在单独窗口中自动创建3D视图，允许展示建筑物的全貌或某一部分。
插入：
现在使用智能跟踪功能可插入墙壁，窗户，门等元素。
墙：
从定义类型或任何指定的复合墙设置中选择墙壁。
基于PN-EN 6946和PN-EN 12524标准的内置建筑材料目录。
在3D预览或横截面中插入不可见的虚拟墙。例如，他们将房间空间划分，区分开放空间功能。
传热系数根据空间分隔器（墙壁，天花板，屋顶）选择的材料会自动进行计算。
门窗：
通过程序库中的参数插入门窗，创建用户定义的门窗。
对房间内外窗沿突起以及其厚度进行定义。
可关闭窗沿
天花板：
自动插入地板（根据水平轮廓）。
ArCADia-TERIVA天花板：
该模块用于制作Teriva天花板结构系统的图纸。图纸包括系统的所有主要元件：天花板横梁，横梁，隐蔽梁，托梁，KZE和KWE环形配件，KZN和KWN楣梁元件，支撑网格以及附加元素的所有必要材料清单，同时附加了需要创建天花板的钢筋和整体混凝土。
在任何形状的天花板区域自动和手动计算所有Teriva天花板（4.0 / 1; 4.0 / 2; 4.0 / 3; 6.0; 8.0）。
在内墙和外墙以及主梁上自动分配梁，横梁和环梁。
自动设置用于隔墙的开口以及部分墙体的横梁。
自动求解一个侧面天花板进入墙壁。
自动计算和设置所需的平面和位移网格。
房间：
自动创建封闭墙和虚拟墙的房间。
温度和照明要求根据其名称将自动分配给房间。
例如通过填充或颜色，改变视图中的房间的图形成像。
绑定托梁：
插入绑定托梁，包括钢筋和箍筋的加固。
列：
插入矩形和椭圆截面的列。
烟囱：
插入单个烟囱开口或烟囱轴（具有一定数量的列和直线的烟囱组）。
插入烟囱管道或标记现有烟囱出口。
全新烟囱轮廓。
楼梯：
在任意计划中定义单层或多层楼梯和旋转楼梯。
新型楼梯：带踩踏式或透视式。选择一个梯级的类型和元素。
地形：
根据数字DWG地图的高度自动创建地形模型。
使用高点或直线插入地形平面。
插入网络模拟元素对象或存在于地形上的对象，检查设计中的碰撞。
3D视图：
从观察者的角度插入和修改相机设置，可以用于查看设计或保存视图。
当前场景可以保存为BMP，JPG或PNG格式的文件。
辅助元素：
模块轴：
可插入模块化轴格，包括完整的编辑选项。
标题模块：
在对话窗口中创建用户定义的标题模块或使用图形字段编辑选项。
将自动（从设计中提取）或用户定义的文本插入到标题模块中。
将标题模块保存到项目或程序库中。
模板：
保存元素的用户定义设置（标记，字体，默认类型，高度等）。
类型管理器用于管理文档、全局库中的类型。从现在开始，它可以保存在将要使用的对象类型模板当中。
布局：
不同类型的元素组可以保存为单一类型。所有连接，元素大小和其它单个元素参数都可以保存到单个布局中，可以在未来的项目中使用。布局可进一步划分为修改单个组的元素。
类型库：
每个模块所有元素的内置类型库。
在设计过程中通过保存创建的类型对库进行修改。
通过从全局或用户库或项目库中添加，编辑和删除类型，在库窗口中对库进行修改。
尺寸标注：
设计任意直线和角度尺寸。
列表：
自动创建每个级别的房间列表。
自动创建门窗列表，包括符号。
列表可以导出到RTF文件和CSV文件（电子表格）当中。
与其它系统进行通信。
项目可以以XML格式导出。
在保存之前可以编辑和更正列表。打印列表并添加标志。
可以使用全新ArCADia-TEXT文字处理器，导出到RTF文件时ArCADia-TEXT会启动。
ArCADia-TEXT可保存为以下格式：RTF，DOC，DOCX，TXT和PDF。
对象：
集成元素库允许使用所需的架构2D符号来详细描述图形。
3D对象库允许对已经创建内部空间进行安排。
可以使用新库扩展对象目录。
用2D元素创建的用户定义对象可以保存在程序库中。
2D和3D对象在插入过程中可根据给定的z轴以某一角度插入
围绕X轴和Y轴旋转对象并在必要时更改视图中的符号。
碰撞（自动检测ArCADia BIM系统元件之间的碰撞和交点）：
可以自由地列出ArCADia BIM系统中让任意元素的碰撞。
可使用项目中的碰撞列表和计划中的点指标以及3D视图。
扩展图形引擎

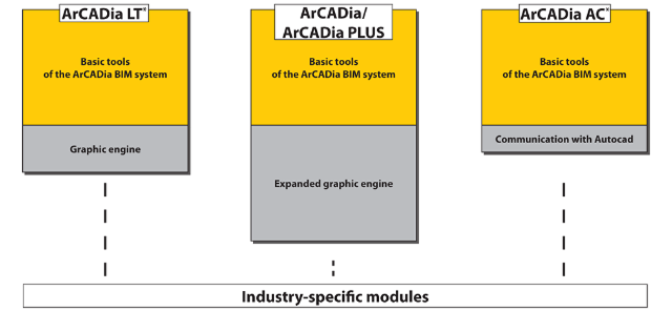

该软件有两个版本，允许客户根据自己的需要和当前的设计任务进行调整。ArCADiasoft公司是ITC（美国IntelliCAD技术联盟）的成员，该公司是IntelliCAD源代码版权的唯一所有者。ArCADiasoft在ITC联盟中的成员资格确保了我们可以为客户不断提供最新的软件开发和持续更新。该软件具有全新图形界面，其中所有选项都位于屏幕顶部的色带上。
软件功能：
ArCADia软件具有ArCADia LT软件的所有功能，并在以下功能上有所提高：
2D图纸的升级创建（简单，多线，曲线，草图以及其它绘图选项）和完整修改（使用简单和更高级的功能：倒角，断开，连接，匹配等）。
通过绘图创建3D图纸（楔形，锥形，球形，长方体，圆柱体等），完全修改所有元素，读取ACIS实体选项。
在dwg.文件中插入引用版本。
新层次的处理功能，由图层编辑管理器管理，处理和过滤图层的新工具。在纸张区域的视口中设置层透明度和图层冻结选项。
高级快速选择功能。
逼真的可视化和渲染选项。软件的开发空间模型会以不同的材料应用于特定平面，区分平滑和粗糙的表面，在镜像中区分窗格，在阴影中区分出照明表面，指定观察点，视野范围以及照明位置。
与AUTOCAD相似的功能：
清晰的软件界面。
命令行及其执行
分层工作
与Design Center类似的Explorer
所有工具窗口均可使用的属性面板
可在Cartesian坐标和极坐标中工作
尺寸和文字样式
所有人，属性，填充
精确绘图功能，捕捉点（ESNAP），绘图模式（ORTO）等
可导入线条和尺寸标注样式。
软件完全个性化：
使用的LISP编程语言解释器可以加载以其它语言开发的应用程序。
此外，可以通过加载SDS，DRX和IRX附件来扩展软件的功能。
ArCADiasoft是ITC的成员。程序中已经使用了一些IntelliCAD 8源代码。
系统要求：
奔腾级电脑（Intel Core i5推荐）
最低2 GB RAM（推荐8 GB）
约3 GB的可用硬盘空间用于安装
与DirectX 9.0兼容的显卡（推荐使用1GB RAM卡）
操作系统：Windows 10或Windows 8或Windows 7
