ArCADia-HEATING INSTALLATIONS是什么？

ArCADia-HEATING INSTALLATIONS是基于建筑信息建模（BIM）理念的ArCADia BIM系统行业特定模块。该方案能够在BIM技术建筑物中创建内部双管加热装置专业技术文件。此外，自动生成轴测视图，列表和进行开发设计文档所需的计算。



ArCADia-HEATING INSTALLATIONS是ArCADia BIM系统的行业特定模块。该程序能够创建建筑物内部采暖设备专业技术文件。该程序对于内部卫生设备设计工程师来说十分适用。

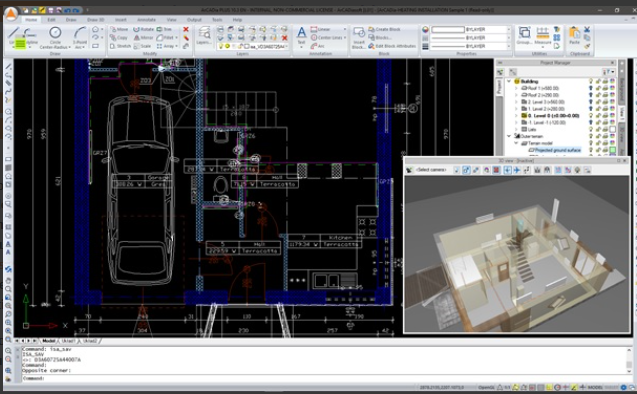

该程序允许在建筑基础上插入绘图元素，同时创建计算方案，生成三种类型的轴测图。此外，它允许自动选择元素，同时考虑用户偏好（为选择元素在目录中进行选择）以及项目中使用的自动生成或报告和物料清单。该设计可以在ArCADia-ARCHITECTURE程序中创建建筑物视图，并以CAD格式环境中的栅格或矢量文件的形式来执行。用户可用在加热装置中使用的元件库，它可以根据用过的设备和管道材料的类型来扩展并适应用户需要。此外，可以开发个人模板，其中可以选择为每个程序元素保存个人默认设置，并将其与项目一同传输。

该程序能够检查设计安装在液压和配件选择方面的正确性。



程序功能：

从热源开始，通过热量表和管道创建内部加热装置图纸，并以必要的配件结束。

插入热接收器，即面板，肋状物，浴室或通道散热器，加热管，加热器和风扇盘管单元。

可插入表面加热装置，例如地热或墙壁加热。

在各种材料制成的丰富管道库中插入铅垂线和配线。能够同时插入多个具有不同功能的并行电缆及其智能连接。

在厂商中（接收器，关闭，返回，安全，调节配件，测量设备，过滤器，液压离合器等）插入配件和设备。

插入具有单独设置的形状和尺寸的各种类型的附件，例如。加热锅炉，膨胀箱。

自动生成一组连接配件，包含修改它们的选项。

绘图便利化可以快速方便地连接多个散热器，连续插入垂直和水平安装部分的路线，同时改变许多安装元件的水平;将典型的对象系统插入到程序库中。



插入在CAD环境中绘制的装置并将线路转换为管道（ArCADia BIM系统对象）。

自动创建点编号和安装说明以及编辑选项。创建个人模板

生成三种类型的轴测图（包括部分），以及通过在短时操作中移动和缩短的部分使遮蔽对象清晰可见;将截流配件直接插入至轴测图中，它会自动包含在视图和列表当中。

计算所有电路的主动重力压力以及线性和局部压力损失，关键电路的指示。

考虑使用恒温阀的规定，计算安装所需的压力。

指示电路泵所需的参数值：提升高度和效率。

根据连接的正确性检查安装。

考虑到现行规定，自动选择管道，绝缘，恒温阀，关闭配件等。

生成的项目中包含的计算报告，成品清单，设备和连接配件，用于进一步处理和执行成本估算和投资报价（出口到Ceninwest和Norma方案）。

在房间和列表中生成接收器列表，同时考虑到给定房间中的供暖和容量的类型，包括建筑物的结构。



请注意：

程序要求：

为顺利运行，所有行业特定的模块需要许可证：

ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。

如果行业特定模块作为AutoCAD的覆盖层安装，则需要ArCADia AC模块。



系统要求：

奔腾级电脑（Intel Core i5推荐）

最低2 GB RAM（建议使用最少8 GB）

约3 GB的可用硬盘空间，用于安装

与DirectX 9.0兼容的显卡（推荐使用1GB RAM卡）

操作系统：Windows 10或Windows 8.1或Windows 7
