ArCADia-REINFORCED CONCRETE COLUMN

ArCADia-REINFORCED CONCRETE COLUMN

ArCADia-REINFORCED CONCRETE COLUMN是基于建筑信息建模(BIM)概念的ArCADia BIM系统的行业特定模块。该应用程序是为结构设计人员设计的,其设计是在CAD应用中开发钢筋混凝土柱图时对用户提供最大限度的支持。

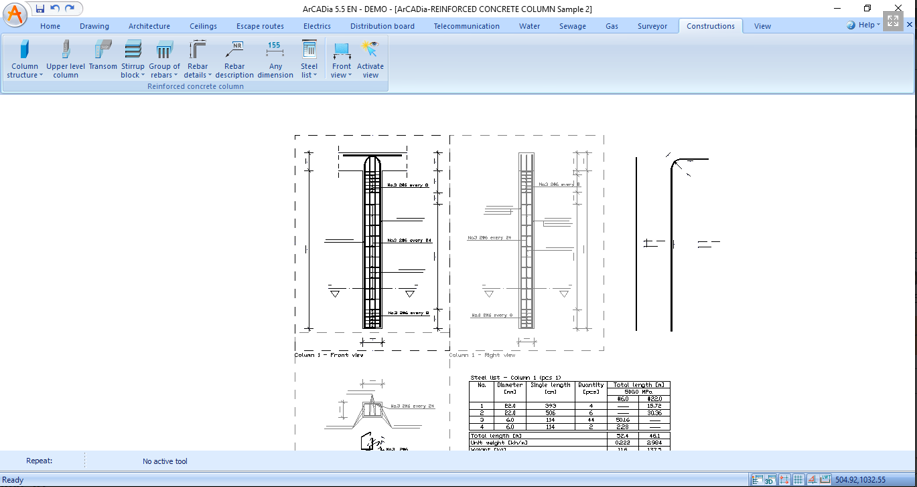

ArCADia-REINFORCED CONCRETE COLUMN是一种基于对象的应用程序,它使用用户输入的2D数据(以视图和界面的形式)创建可自由修改的柱形3D加强模型,还可以生成新创建的部分。使用这个应用程序设计的加强元素符合EN 1992-1-1 Eurocode 2: September 2008的要求。该应用程序使设计人员能够手动输入加固数据,并直接从计算应用程序中获取这些数据:

R3D3 3D Frame 和 R2D2 2D Frame 软件的EuroFerroConcrete模块,以及构造函数系统的钢筋混凝土柱PN-EN。也可以从相同或预先准备的文件中复制选定的已经完成的列。



程序特点:

•在单个文件中设计多个列。

•通过从先前完成的绘图复制完成列或复制同一文件中的列来创建新文件。

•在两个或四个主要主视图和任意数量的假定列部分中设计元素几何和加强。

•完全控制图形的可视性,打印视图和部分元素,使用模型时在它们之间切换。

•无限制移动和添加列的新部分。

•可创建任意形状的圆柱部分:矩形,圆形,有角度,T形,C形,Z形和I形以及柱顶部的相邻元件:横梁和柱上层或横梁达到高度。

•在矩形截面柱的情况下,支持自动创建纵向钢筋,可选择自动弯曲成横梁或将其插入上层立柱。

•自动创建矩形截面柱横向钢筋,形式为双腿和四箍筋,分布在用户定义的区域。

•自动生成其它形状截面的典型横向钢筋。

•改变柱段内的四条箍筋方向。

•加固尺寸可以mm或cm单位,精度可调。

•钢筋的弯曲半径会自动考虑在内。

•纵向钢筋的锚固长度在矩形和圆柱的情况下弯曲成横梁并插入上层立柱时会自动考虑在内。

•自动考虑在加强元件内分布的纵向和横向钢筋顶盖。

•设计自由形状的钢筋。

钢筋的形状和属性是可以编辑的。

•编辑工具使加固可以自由存放于元素视图和某部分当中。

•自动提取钢筋及其尺寸和说明(钢筋细节)。

•钢筋描述可以放置在元素视图和某部分内的任意位置。

•在单个文件中自动对每个钢筋进行连续编号。

•几何列的尺寸可以自由修改。

•在创建钢筋模型的基础上自动创建和修改钢筋列表(覆盖单个元素或整个图纸的列表)。

•在R3D3 3D框架和R2D2 2D框架应用的EuroFerroConcrete模块和构造应用的钢筋混凝土柱PN-EN模块中进行计算的基础上自动生成钢筋柱模型。

•生成的圆柱加强模型的3D视图。



请注意:

程序要求:

为正常运行,所有行业特定的模块均需要许可证:

•ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。

•如果将行业特定的模块作为AutoCAD的覆盖层安装,则需要ArCADia AC模块。



系统要求:

•Pentium级电脑(推荐Intel Core i5)

•最低2 GB RAM(推荐8 GB)

•约3 GB的可用硬盘空间,用于安装

•与DirectX 9.0兼容的显卡(推荐使用1GB RAM卡)

•操作系统:Windows 10或Windows 8.1或Windows 7
