ArCADIA-REINFORCED CONCRETE SLAB是什么？

基于建筑信息建模（BIM）理念，ArCADia-REINFORCED CONCRETE SLAB是ArCADia BIM系统行业的特定模块。



该程序主要适用于建筑工程师。该应用程序的目的是在CAD程序中开发钢筋混凝土板的详细结构图，为用户提供最大的支持。

ArCADIA-REINFORCED CONCRETE SLAB是一种结构化程序，它创建了板坯加固的空间模型，允许进一步编辑，例如，根据用户输入的数据，自动创建新的板坯横截面，形式 板材的顶部和底部加强板和元件的横截面的视图。根据PN-EN 1992-1-1 Eurocode 2：2008年9月的标准规定的指南，可以在程序中对板坯加固板进行成型工作。



该程序允许输入关于板坯形状和设计工程师的支持数据，并根据设定的上限从ArCADia-ARCHITECTURE程序中直接获取关于板坯形状和支撑的数据。如果ArCADIA-ARCHITECTURE中给定级别的盖板由几个天花板组成，则选择后的所有天花板都将作为单独的钢筋混凝土板模型转移到ArCADIA-REINFORCED CONCRETE SLAB程序中。



ArCADIA-REINFORCED CONCRETE SLAB程序包括以下特性和功能：

•能够在一个文档中设计多个平板。

•在ArCADIA-ARCHITECTURE计划中，能够将建筑物的天花板，包括支撑条件从建筑模型中转移出去。

•能够在顶部和底部加强板单独定义的两个主要视图以及任意数量的假定板坯横截面中构建板坯的几何形状和加固平板。

•完全控制图纸和横截面及其组件的绘图和打印功能，以及在模型工作时在两者之间进行切换。

•自由平移和添加新的板坯横截面以及设置横截面钢筋的深度。

•能够以壁，柱和接头的形式自由地形成板坯的轮廓及其支撑，将任何形状的开口引入设计的板坯中。

•对于任何给定形状的板坯或其碎片，可自动包含矩形钢筋网格，同时维护两个方向上均匀或改变的钢筋加固，以及维护所有网格条的垂直（顶盖和底盖）和侧盖。

•自动包含长方形或任何其它形状的板坯内用户定义区域的矩形加强网格。

•能够在顶部和底部加固范围内以及这些表面之间复制定义的网格。

•能够将钢筋从顶部网格弯曲到底部网格。

•能够在给定网格的选定区域中在两个方向引入钢筋的正常密度并复制。

•能够在预定格栅中引入任何形状的切口，无需考虑板坯中的开口。

•能够修改网格轮廓和网格中的主要和次要条的方向，以及将网格分割成单个条形（网格中的任何紧密度随着网格剥离而被剥离）。

•能够在主要或次要方向（构成网格栏，直到重建网格）之前向网格添加单个条形图。

•能够复制网格条（在网格修改后构成不可移动的条）。

•能够修改单个网格条的长度（直到网格重构）。

•通过网格重建后的维护（无需移除网格），可以将网格中条块的整个分布移动到网格中。

•基于平板支撑区域（墙壁和接头）自动移除过量网格条。

•能够在立柱上的直接板支撑区域建立垂直打孔配件。

•自动列入钢格板列表中正常分配的顶板支撑台。

•以毫米或厘米为单位加固尺寸，可设定精度。

•自动包含必要的钢筋弯曲半径。

•能够生成任何形状的钢筋。

•能够修改钢筋的直径和性能。

•自动排出钢筋，包括其尺寸和描述（钢筋细节）。

•能够插入钢筋条的聚合编号及其对平板的描述，定期增加钢筋长度，从而限制板坯的钢筋数量。

•对元件视图和横截面自由插入加强件说明。

•在一个文档或一个平板中自动连续编号所有的条。

•能够自由地塑造板坯几何尺寸。

•根据创建的钢筋模型自动创建和修改钢筋列表（单板或整个图的列表）。

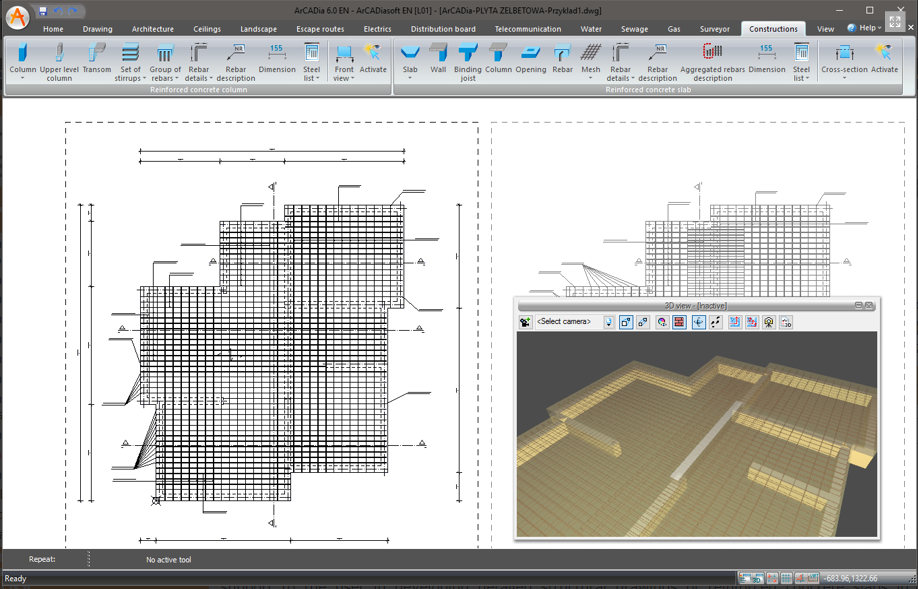

在三维视图中预览钢板加固的创建模型。



请注意：

程序要求：

为顺利运行，所有行业特定的模块均需要许可证：

•ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。

•如果将行业特定的模块作为AutoCAD的覆盖层安装，则需要ArCADia AC模块。



系统要求：

•Pentium级电脑（推荐Intel Core i5）

•最低2 GB RAM（推荐8 GB）

•大约3 GB的可用硬盘空间，用于安装

•与DirectX 9.0兼容的显卡（推荐使用1GB RAM卡）

•操作系统：Windows 10或Windows 8.1或Windows 7
