ArCADia-SEWAGE INSTALLATIONS 2.0
ArCADia-SEWAGE INSTALLATIONS是什么？
ArCADia-SEWAGE INSTALLATIONS是基于建筑信息建模（BIM）理念的ArCADia BIM系统行业特定模块。该程序可用于在建筑背景图上创建排水系统的专业设计文件。该程序适用于内部排水系统的设计人员。
ArCADia-SEWAGE INSTALLATIONS允许在建筑背景图纸上绘制元素的面向对象插入，包括创建设计图和生成扩展和配置文件。用户可以根据排水的废水：灰色、黑色的水，雨水（建筑物出口管道的位置或需要在建筑物楼下运行出水管道）设计排水系统，并处理废水。计划图可以以位图或矢量文件的形式在建筑背景图上制作。
用户可以使用排水系统中使用的元件库，可以根据用户使用的设备和管道材料类型进行扩展和调整。还可以准备一个模板，包括保存每个程序元素的默认设置并将其与各种工作站之间的设计一同传输。
最初，用户为一组接收者定位立管，包括定位偏移（底部穿透）通气和立管连接方法。为此，输入地板厚度和水平高度（将自动生成来自ArCADia-ARCHITECTURE的建筑几何数据）。
可设计的立管连接设备，并且可以在此基础上限定液压负载，又能够确定提升管的直径。 该程序能够定义水平和垂直部分中的物体：清除口，清洁开口，访问室，配件（storm flaps）和背景布幕。
基于与连接到提升管和排水系统的设备的数量有关的数据生成部分或整个系统的扩展文件。
该程序基于设定的梯度，确定的直径和关于条形基础和其它物体的数据来生成系统的纵向轮廓。个别参数，例如 直径可以以这种生成的轮廓再次定义，排水系统的常用模型考虑到这个参数。
程序特点：
•将管道路线插入排水系统，包括设定的梯度，从排放点开始，带有检查室和卫生设备，排放废水类型。

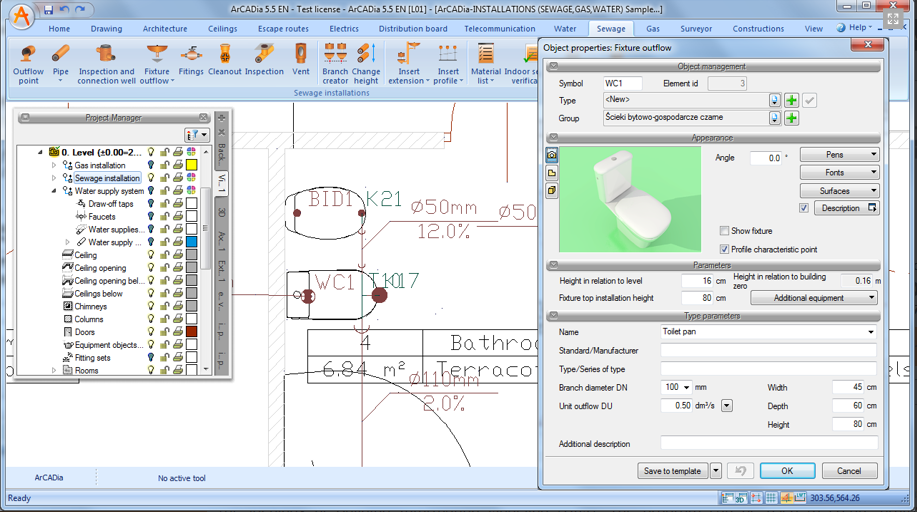

•排放点，配件、清除口的插入和排水平面上的自动插入。向它们分配特征数据。
•管道的插入，包括自动分解为下水道，立管和固定装置连接 - 广泛的材料库。
•自动生成连接配件组，包括在所有图纸中修改和反映这些元素。
•绘画辅助装置允许使用快速简单的方法同时创建多个排水管的连接，这取决于连接方法和固定装置的预期用途。从许多制造商的目录中选择固定装置连接管道到立管。
•连续插入系统部分的垂直和水平路线，同时更改多个系统元素的级别。典型的系统元素可以保存在程序库中。
•自动创建系统点和描述编号，包括编辑和创建用户模板。
•自动生成扩展：排水管，立管，固定装置连接，包括排水系统的管件和设备。在扩展图级别编辑和修改对象。在延长图中缩短长排水路线和自动偏移量，使绘图更易理解。
•自动生成排水管和提升管轮廓，包括与ArCADia系统模块的其它系统碰撞。考虑了对象和连接件。
•计算段流量，填充水平和速度。排水段直径，立管，排水管和梯度的测定。
•气体系统的3D预览，有助于校正计划中不可见的管道路线。
•对正确连接的系统进行验证，易于理解的错误检测和纠正方法，可以通过元素及其位置进行快速排序。
•生成计算报告，现成的物料清单，设备和连接配件，包括在设计中进一步处理。
请注意：
程序要求：
为顺利运行，所有行业特定的模块均需要许可证：
•ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。
•如果将行业特定的模块作为AutoCAD的覆盖层安装，则需要ArCADia AC模块。
系统要求：
•Pentium级电脑（推荐Intel Core i5）
•最低2 GB RAM（推荐8 GB）
•大约3 GB的可用硬盘空间，用于安装
•与DirectX 9.0兼容的显卡（推荐使用1GB RAM卡）
•操作系统：Windows 10或Windows 8.1或Windows 7
