ArCADia-TELECOMMUNICATIONS NETWORKS 2.0
ArCADia-TELECOMMUNICATIONS NETWORKS是什么？
ArCADia-TELECOMMUNICATIONS NETWORKS是基于建筑信息建模（BIM）理念的ArCADia BIM系统行业特定模块。
ArCADia-TELECOMMUNICATIONS NETWORKS是为外部电信网络（光纤和铜介质）设计创建专业工业文档的程序。该计划旨在为外部电信网络和设计施工公司的设计者提供网络概念，工业图纸，存储现有网络以及与电信行业相关的所有设备。
它是ArCADia BIM系统的另一个行业模块，与所有之前的模块一样，它可以作为AutoCAD程序的覆盖。ArCADia-TELECOMMUNICATIONS NETWORKS的任何用户都可以在空间开发计划中快速创建外部电信网络图形，或者根据其无源组件生成自己的图形，显示现有或设计网络。
由于外部电信网络设计的具体性质（构建或扩展主要和次要通信电缆管道系统，电缆管道，现有或计划的架空线，重建现有电缆的必要性），该计划涵盖了纤维 - 光缆和铜介质电缆与上述网络元件的连接。该程序主要面向外部电信网络的设计者。然而，也可以由设计和施工公司使用，提供电信网络概念，生产工业图纸，对现有网络进行清点，以及所有与电信行业相关的人员。该计划全面列出了用于构建电信网络的基本材料，包括终端设备中光纤和铜介质电缆的电缆和终端。
对象库可用于设计电信网络。对象可以编辑和分配参数。除了以有效的方式制作图纸和图表，程序可以执行网络正确设计所需的计算。本应用中使用的专业功能组合以及执行设计网络的计算和验证是使用光纤和铜介质电缆创建电信网络设计的完美工具。
ArCADia-TELECOMMUNICATIONS NETWORKS程序可启用路由上的外部电信网络的设计：主配线架（电缆启动完成：配电架，外部机柜，电缆箱） - 电信线路 - 光纤配线架（电缆端完成：配电框架，外部机柜，电缆箱，建筑物中的电缆终端）以及任何网络配置，包括分为组件元件。
程序特点：
一级和二级地下电缆系统，电缆管道设计。
架空线设计。
使用建议或定义现有电信基础设施设计光纤和铜介质电缆（包括电信和同轴电缆）。
验证电缆的设计单个部分，选定电缆线以及设计的其余部件连接。
生成计算报告，如衰减分析，电缆部分列表，电缆路线描述，主电缆管道系统部分和二次电缆管道系统部分的列表。

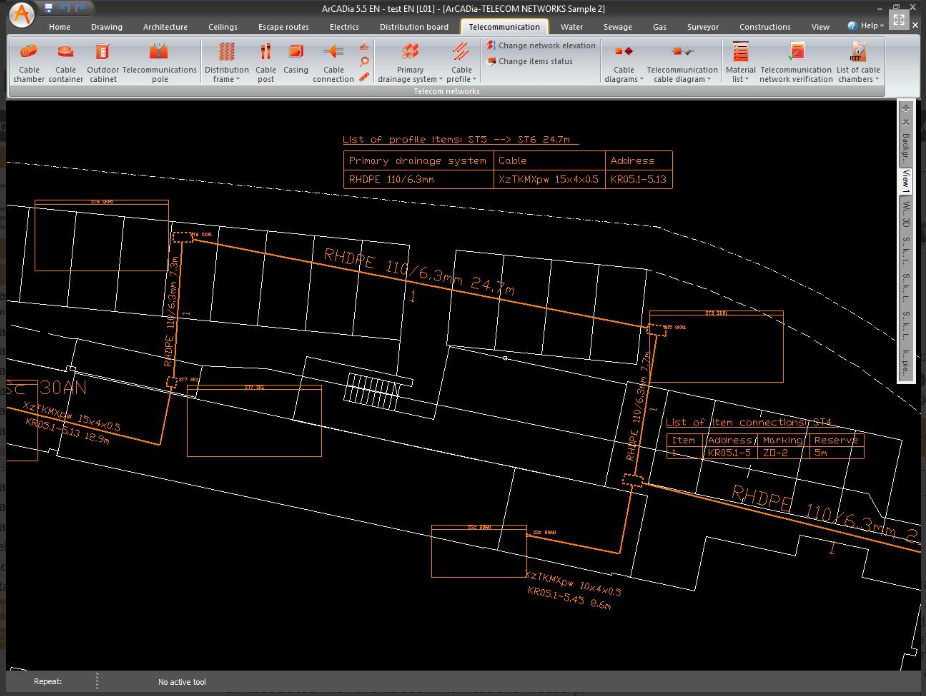

电缆路线图的生成，主电缆管道系统图，电缆管道，项目材料列表或选定的线材。
所选对象或一组对象的报告。
将材料清单导出至成本估算方案中。
该计划提供了在网络的任何位置开始和结束工作的完整机会。此外，该程序只能用于设计主电缆管道系统，电缆沙井或电缆管道的一部分。由于新网络的建设要求现有网络扩展（首先应构建管道系统或电缆管道的电缆管道，然后可以将电缆放置在其中，或者架空网络），设计电信电缆的唯一限制是首先定义网络的前述组件。当外部电缆线路设计在空间开发计划中时，设计人员可以在关键网络点（线路转弯点，电缆拉伸坑，架空线极点，电缆容器）中快速获取测量坐标列表（以RTF报告的形式）。该程序还提供执行基本计算和生成报告并验证设计的网络元素。
请注意：
程序要求：
为顺利运行，所有行业特定的模块均需要许可证：
ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。
如果行业特定模块作为AutoCAD的覆盖层安装，则需要ArCADia AC模块。
系统要求：
奔腾级电脑（Intel Core i5推荐）
最低2 GB RAM（推荐8 GB）
约3 GB的可用硬盘空间，用于安装
与DirectX 9.0兼容的显卡（推荐使用1GB RAM卡）
操作系统：Windows 10或Windows 8.1或Windows 7
