NDT快速，简便，开放的技术开发
随着BeamTool 9的发布，业界领先的UT技术开发软件BeamTool继续得到开发和改进。成功的检测始于计划，BeamTool使您可以轻松地建立、验证和记录您的Phased Array，TOFD和Conventional Ultrasonic inspection（传统超声波检测）计划。
BeamTool易于使用且功能强大，不断发展并提供工具以提高超声波检测的熟练度和准确性。从现场技术人员到研究人员和创造者，BeamTool为NDT行业提供了不可或缺的工具集。
还添加和增强了：
•PAUT Beamset质量评估
•模拟附加组件改进，包括S-Scan渲染
• Conventional Probes现在具有“两种”声音模式，如Phased Array Beamsets
• Conventional现在具有“省略焊接”模式
• Hot Keys可暂停、对齐和其他（保存，打开......）
• Top View（顶视图）中的指示定位手柄
• Highlighted Beam（高亮光束）以3D方式显示
弯曲校准块和垂直孔
现在，BeamTool 9附带的标准校准块设计器支持管道或弯曲校准块。在圆周平面上添加槽口，并且遵循曲率。生成可提供给机器加工车间的图纸。现在，平面和弯曲校准块均支持垂直FBH和通孔
FMC Beamset验证
BeamTool可以帮助您为FMC检查选择合适的渲染区域（目前仅适用于接触FMC检查），方法是绘制质量图，该图大致量化了相对于探头孔径定位的反射器的分辨率和图像强度。该图通过计算有效“数值孔径”粗略地量化所选渲染区域中每个像素点的焦点质量，所述有效“数值孔径”定义为覆盖像素的第一和最后一个光束之间的角度的一半的正弦。
数值孔径的概念来自显微镜，它表示焦点的角度覆盖。低数值孔径值意味着能量不能有效地聚焦在特定点处，导致分辨率低且图像强度也低，而高数值孔径值意味着能量高度聚焦导致分辨率高且图像强度也高。
NDT数据导入和数据折叠
BeamTool 9的新功能是将支持的NDT数据直接导入工作区！按原样查看和滚动数据，或沿声音路径折叠数据。对数据应用Alpha Threshold以消除噪声和低振幅信号。Olympus NDT数据访问库需要执行此操作，可以从其站点下载：NDT数据访问库32位
扇形光束集的束能量显示
BeamTool现在可以帮助您通过显示与波束组中定义的每个波束相关联的能量来为Phased Array检测选择正确的角度范围。低能量光束将难以校准且需要大量增益才能被正确地标准化。超过最大可能传输能量的50％的光束显示为绿色，10％—50％显示为橙色，低于10％显示为红色。计算出的能量考虑了探针元件的方向性、楔块与工件之间的透射系数，以及工件内每次略过的反射系数。

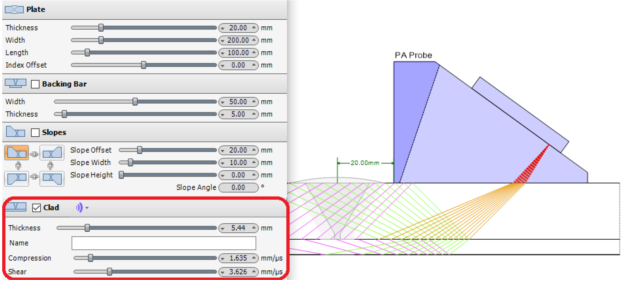

嵌入Clad Layer（镀层）
BeamTool中的Clad Layer现在是嵌入的，因此它与焊接斜面一致。
样条线CAD支持
BeamTool现在可以使用样条线导入CAD图纸。
AOD和COD Wedge Curvature
AOD和COD异形楔块现在可以配置并固定到圆周和轴向件上。
DLA和DMA探针与焦点定律导出
对于多光束的光束集，您可以高亮显示单个光束并查看其聚焦定律延迟。
光束高亮显示和焦点定律延迟可视化
对于多光束的光束集，您可以高亮显示单个光束并查看其聚焦定律延迟。
不对称焊缝
可以为焊接斜面的左侧和右侧单独配置焊接区域参数。
复合材料支持
现在可以将镀层添加到板、T、轴向或圆周件配置中。
横向探针
BeamTool现在支持围绕垂直轴旋转探针。
改进的CAD工具
可以通过在画布上拖动指示/缺陷来移动和调整其大小。
声音模式着色
当显示压缩和剪切路径时，您现在可以单独为每个声音模式着色。
复合S-Scan
Linear Spread beamset现在支持Compound-S模式，可以指定每个连续光束之间的角度步长。
不同的焊接材料
焊缝现在可以是与其余部件不同的材料。要使声音路径收到代替材料的影响，必须在Beamset配置中选择“Reflect off Weld”。
3D声音路径射线追踪器
BeamTool现在支持以3D的方式跟踪声音路径。
嵌入式反支撑角钢
反支撑角钢可以被插入，可用于轴向件。
自定义速度模式与路径剪裁
现在可以自定义在每个界面反射/折射时显示哪些声音模式。当各种声音模式变得太杂乱时，这可以提供帮助。
双J焊缝
一个J斜面可以在其根部创建双J焊接斜面。
额外的高温楔块
High Temp Add-on（高温附加组件）的目录中已经填充了几个新的Eclipse Scientific高温楔块。
Phased Array（相控阵）
BeamTool旨在满足现代操作员对速度的需求。相控阵技术的开发比传统的超声波检测更复杂，因此需要有效的工具来帮助确定检测方法。
BeamTool的相控阵创新方法可以表示线性、扇形和信息参考光标选项，除了关键尺寸外，还有助于清晰地传达焊缝覆盖范围、HAZ覆盖范围和探头位置。波束集参数对话框显示用于形成波束集的换能器元件的可视化表示。
光束扩散可视化使您可以更准确地查看特定dB下降的光束集覆盖范围，近场可视化可确保执行的任何聚焦都在近场内。True Depth、Projection和Half Path焦点类型可在工作区中显示，并记录在您的技术报告中。
传统UT
传统探头也可以在BeamTool中建模，具有对光束扩展和近场渲染的高级支持。
TOFD
Time-Of-Flight Diffraction支持提供了可视化和确认区域覆盖的工具。TOFD技术可以使用交叉维度和死区描述自动注释。通过选择所需的交叉深度，轻松定义探针中心分离（PCS），BeamTool自动定位探针以满足您的要求。
聚焦定律导出
BeamTool 7中添加的导出聚焦定律能可帮助用户将其优化的扫描计划直接导入相控阵仪器。在检查之前，BeamTool通过布置检查方法来帮助设计相控阵检查计划。对潜在扫描配置进行建模并识别波束方向以确保实现所需位置的完全覆盖。一旦扫描参数通过扫描计划完成，BeamTool的聚焦定律计算器计算出每个基因活性阵列元件（聚焦定律）的适当时间延迟，以生成具有指定折射角度的光束。计算出的焦点定律以及楔形延迟在定律文件中列出。定律文件可以从BeamTool 7导出并直接导入相控阵仪器。这样可以立即检查，无需在仪器中进一步调整。
使用BeamTool HighTemp Add-on生成的高温定律文件可与高温楔块一起使用，以便在高温下进行相控阵检查。这样可以确保技术人员在对温度影响的扫描结果进行补偿的情况下进行精确检查，从而在高温下进行准确的指示检测和定位。
焦点延迟可视化
随着光束参数的修改，单一光束集的Show Elements选项将实时反映焦点延迟的情况。
T段配置
通过易于使用的可配置菜单改进和简化配置L和T形焊接组件的方法。
Sound Propagation Animation（声音传播动画）
Sound Propagation Animation显示了在相控阵探头中发射的元素如何形成波前以及波前如何传播到该工件中。
声压可视化
一种强大的教育工具，用于在由几何或位图波前表示的场中代表的任何点处进行渲染声压。使用真实场物理学，通过增加时间可以聚焦甚至转向波前控制。
指示图设置
现在可以将指示图设置添加到工作区
交互式缩放功能
允许用户轻松缩放图像和几何图形以进行精确测量。
小波可视化
以微秒为单位在选定时间显示每个元素的小波（仅限单光束集）。
周围零件的3D绘制
圆周零件可以在3D视图中正确显示
从几何图形中添加指示
现在可以从工作区中任何选定的几何图形将指示添加到指示表中。
光束裁剪模式
根据元素距离，元素时间，界面距离，界面时间或略过来识别光束路径上的任何类型的点。
多学科技术发展
可以使用单个工作空间内的多个探针和多个学科创建技术。将相控阵与传统UT和TOFD探头配置相结合，确保完全覆盖。间隙捕捉是一种用于查看不利焊缝斜面或目标几何形状的有用技术。只需在相控阵配置中选择P / C，BeamTool就会解决并显示所需的元素；可以设置此特征以反映焊接斜面，确定返回折射。
BeamTool可以使用单个探头或一对探头轻松开发直接和间接检测的间距捕获技术。
3D工作区视图
3D视图将在交互式查看环境中显示您的零件、注释、探针和光束。旋转、平移和缩放工具；网格、实体和曲面建模模式；透视和正交投影模式都提供了强大、直观、高度交互的建模工具，可以前所未有地将您的技术可视化。随着新的“Construct Top View”工具，简单的自定义绘制的零件可以快速给定深度并在3D中查看。

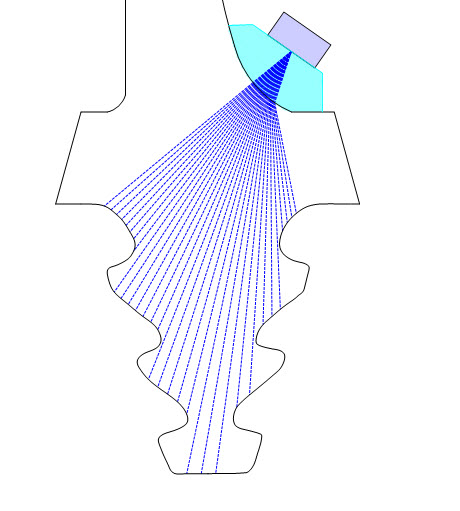

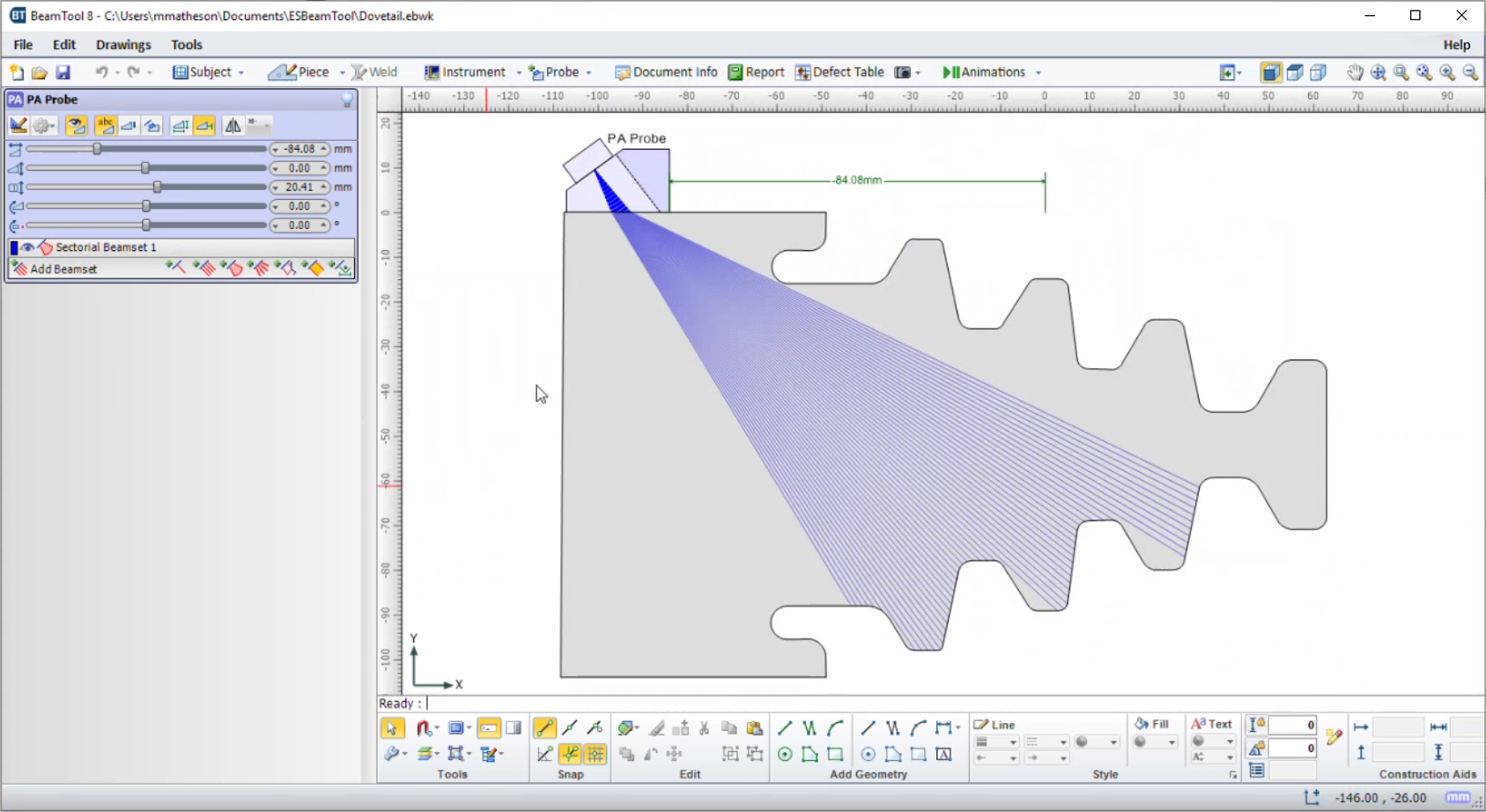

CAD功能
BeamTool集成了一套功能强大的CAD工具，可以轻松绘制自定义零件，为您的检测制定扫描计划。用户可以绘制任何形状和大小的几何图形，并使用高级光线跟踪来准确地确保并记录正确的覆盖范围。绘图工具得到了极大的增强，使绘图和编辑更加容易。精确的坐标和尺寸读数，以及捕捉和命令提示的功能，使复杂的标本绘图精确、快速和容易。可以创建多个图层来组织和过滤几何图形。
零件配置
BeamTool为管道和锅炉中常见的ID / OD类型提供本地支持。工件编辑器允许使用零件的OD和ID或厚度轻松定义工件。一旦配置了部件，相控阵和传统探头就可以固定在部件的外部或内部。当用户调整探头位置时，探头会固定在零件上并围绕它旋转。
焊接配置
从标准焊接配置列表中选择或使用高级焊接配置编辑器准确创建所需的任何焊缝轮廓。通过焊接帽的几何形状，您可以清楚地说明探头与焊缝的接近程度，同时确保适当的覆盖范围。
位图背景
使用位图绘图工具将图像添加到图形中。位图可以导入和缩放以用作背景，或用作绘制复杂样本时的跟踪参考。
缺陷/指示绘图
可以将缺陷/指示输入到定义其空间坐标的表中，然后在3D空间中的工作区中显示。通过彩色的调色板可视化缺陷的振幅。

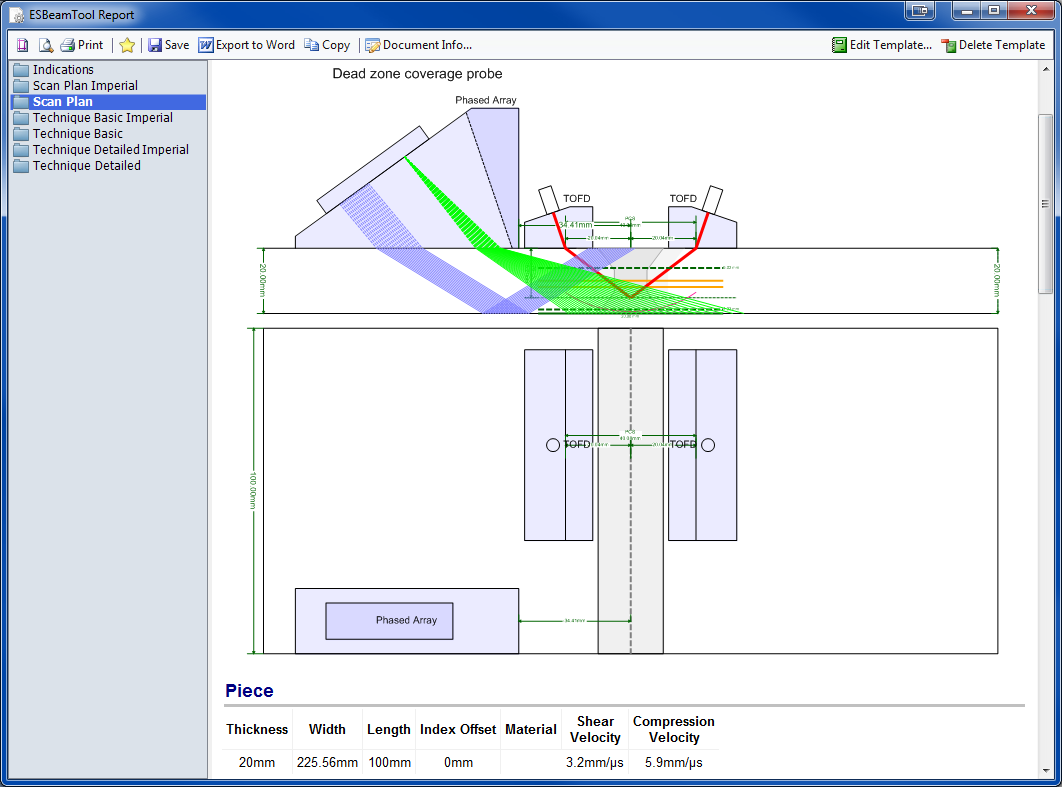

可配置的报告
基于HTML标准的报告允许在网络或电子邮件中生成和共享报告。报告内容可以复制到其他程序（如Microsoft Word）中，并进行编辑以进行最终演示。用户可以轻松自定义或创建包含所需信息的新报告。内置的HTML编辑器允许在类似于常用文字处理器的环境中构建报告。可以将工作区字段从字段选择器拖动到模板中，以便包含在报告中。
这种多功能工具简化了技术设计、验证和报告流程，适用于工程师、技术人员和审核员。如果您正在处理超声波检测并需要能够可视化和记录应用程序，BeamTool将指导您完成整个过程并产生行业需求所需的专业结果。
区域辨别
BeamTool ZONAL附加装置提供定义焊接区域的功能，焊接区域与Zonal Beamset配合使用，可以将单个相控阵光束自动定位到沿焊接斜面的特定位置。强大的新光束求解计算器将优化焦点定律。
|
ZONAL • Weld Zones • Zonal Beamset • Weld Regions • Beam Solver |
ZONAL CalBlock • Weld Bevel Zones • Calibration Block • Targets • Reports |
Simulation • A Scan • Sound Field Animation • Initial Pulse • Materials Attenuation |
High Temp • High Temperature • Beam De-ection • Temperature Gradient • Corrected Sound Path |
BeamTool ZONAL是一个附加模块，它扩展了功能强大的BeamTool光线跟踪和技术仿真应用程序的功能。

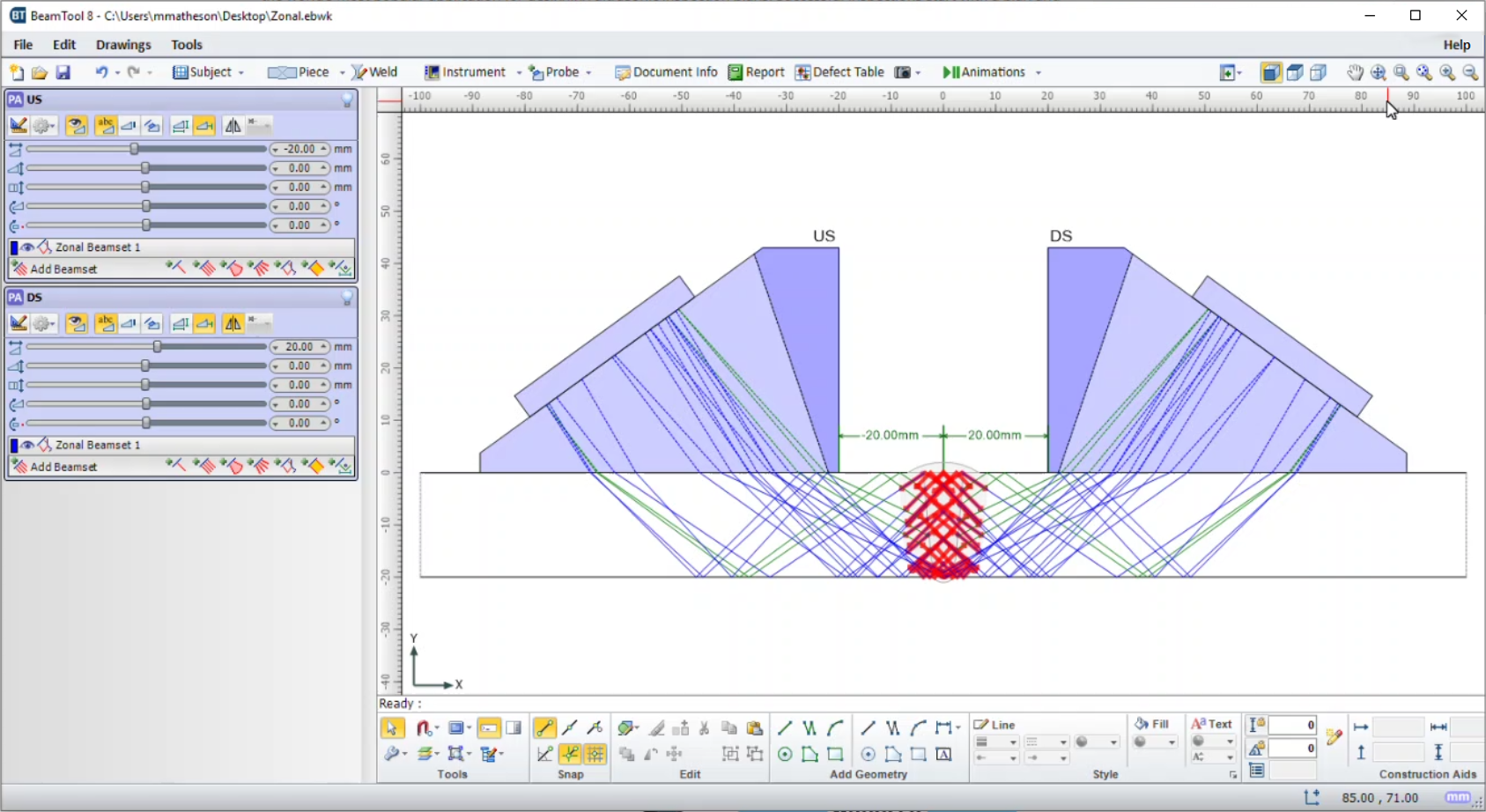

BeamTool ZONAL附加装置提供定义Weld Zones的功能，Weld Zones与Zonal Beamset配合使用，可以将单个相控阵光束自动定位到沿焊接斜面的特定位置。
激活ZONAL附加组件后，“Weld Configuration”对话框允许访问“Weld Zones”功能。
Weld Zones是在BeamTool 4.1中引入的新焊接配置过程中定义的Weld Regions构建的。在配置焊接斜面时，使用相关的区域配置参数自动将Weld Regions划分为Weld Zones。
BeamTool ZONAL附加组件还可以访问新的Zonal Beamset。通过配置Weld Zones，Phased Array Zonal Beamset可以使用功能强大的新Beam Solver自动创建专门针对每个区域的单个光束。Beam Solver将确定适当的光束参数（折射角度、门控、聚焦等），以最大化每个区域的信号响应，所有这些都可通过单击按钮进行。
BeamTool ZONAL作为标准BeamTool HardLock和SoftLock安装的一部分发布。如果已安装和许可BeamTool版本4.1或更高版本，则可以激活ZONAL附加组件。
ZonalCalBlock是一个附加模块，扩展了功能强大的BeamTool光线跟踪和技术模拟应用程序的功能。
•自动生成一套全面的图纸，记录校准块的各个方面，以便支持加工并支持使用其他软件包，如CIVA
•提供一组新的几何形状，允许用户绘制常见的校准块目标，包括槽口，侧钻孔和底孔。
•自动生成Z校准块，其中包含为每个区域目标自动生成的calblock目标。
该模块将为用户提供扩展的工具集，用于生成校准块设计图纸和文档。
从您的区域配置自动生成一组图纸。ZonalCalBlock附加组件是一种用于自动生成精确校准块图形的工具。生成的图纸可以交付到机加工车间进行生产。
ZonalCalBlock使用ESBeamTool高级焊接编辑器，该编辑器使用户能够在焊接斜面内定义“regions”和“zones”。
焊接区域和区段通过定制算法构建，旨在提供焊接斜面熔合面和体积的优化“全覆盖”。高级焊接编辑器是一个功能强大的工具，在其他文件的某些进行了讨论和记录。
利用优化的焊接斜面区段，ZonalCalBlock使用户能够定制校准块，其中包括必要的目标和槽口，以便验证扫描程序和技术。
可以打开或关闭特定目标类型，并根据需要进行自定义以满足要求：
•帽子凹口
•根切口
•融合面平底孔
•体积平底孔
•TOFD槽口
•通孔
•横向切口
定义目标的结果是：
•实时渲染区域的侧面和顶部视图
•详细描述每个目标的可打印报告
•可导出的CAD文件，以便在外部应用程序中进一步自定义
A-Scan附加模块已重命名为Simulation Add-on Module，现在还包括Sound Field Animation功能。这个附加组件是一个很好的教学工具，它结合了两个强大的功能。
BeamTool A-Scan是一个附加模块，是一种用于可视化传统探头或相控阵单波束组的A-scan信号的有用工具。
•交互式和可配置的模拟A-Scan数据显示
•支持传统UT探头和相控阵单波束
•可视化和配置初始传感器脉冲
•材料衰减曲线的可视化
•快速轻松地缩放/滚动A-scan时间轴
当对工作空间和探针配置进行更改时，将立即刷新A-scan数据。这种性能是可能的，因为使用不可见的光束阵列来近似波前并检测反射。模拟不具有光束轮廓分析所能提供的精确度，但需要的处理要少得多，因此性能更高，允许在零件几何体上移动探针时可视化A-scan数据。准确的反射/透射系数应用于事件处的信号。简化的材料衰减也应用于信号。
可以使用一组参数配置A-scan显示，包括增加和零点偏移。
•可视化初始脉冲和材料衰减曲线
•脉冲宽度根据探头的频率设置为默认值
•根据波形模式控制和限制A-scan数据的显示
BeamTool HighTemp是一个附加模块，提供模拟检测高温对象的工具，包括计算由于温度等级对楔块内材料速度的影响而导致的光束偏转。
•交互式和可配置的模拟A-Scan数据显示
•支持传统UT探头和相控阵单波束
•可视化和配置初始传感器脉冲
•材料衰减曲线的可视化
•快速轻松地缩放/滚动A-Scan时间轴
BeamTool帮助用户更改测试件内的折射角度以及其他参数，以获得最佳扫描计划。
这些变化可应用于BeamTool，并且新的折射角度和射线路径可以作为实际射线路径和折射角度显示给用户，这受到温度梯度的影响。
•支持高级楔形设计参数
•使用温度单元可视化楔块内的温度梯度
•计算校正的出口点和出口角度，以说明零件中的校正声音路径
