NCG CAM

NCG CAM v15.0.05

本次发布包括自v15.0.04以来我们所做的一些小的更新和修复。建议您尽快更新至v15.0.05。

请注意，NCGCAM v15.0将不会安装在Windows XP或32位操作系统上。支持的操作系统包括Windows 7，64位，Windows 8 / 8.1 64位或Windows10 64位。

V15.0.05

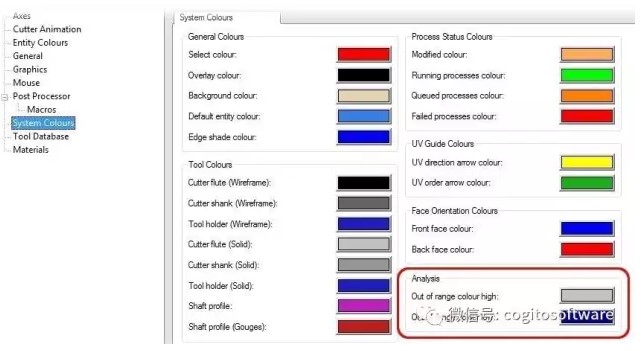

1192：曲面分析：现在可以指定表面分析函数（例如Curvatures，CompareSurfaces和Draft Angles）超出范围值的颜色。

转向Tools > Options > System Colours ，按键在Analysis组中。

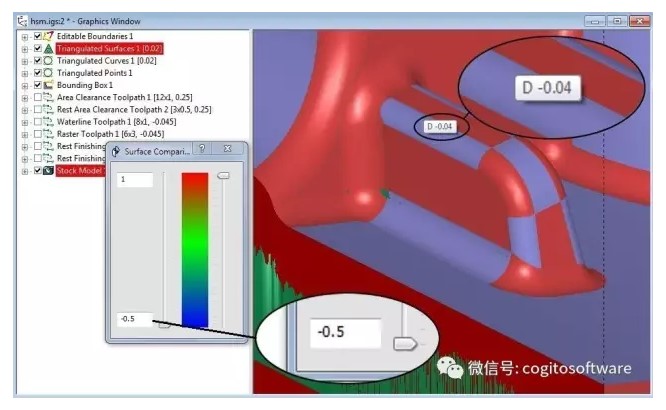

3707：曲面比较改进：将光标放置在表面上的点上时，如果点位于表面内，则会显示负值曲面偏移。这可以在制作电极时使曲面比较功能更加可用。

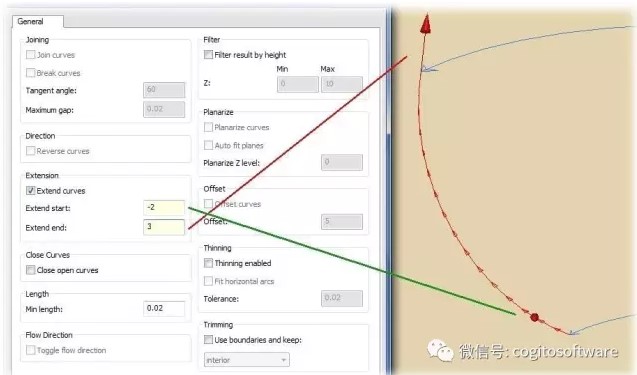

3752：用户界面：改进的扩展/修剪曲线指南。现在绘制一个箭头（与曲线相同的方向），以显示延伸曲线的新端。如果曲线被削减掉，会在缩短的一边显示一个红色的二进制对象。

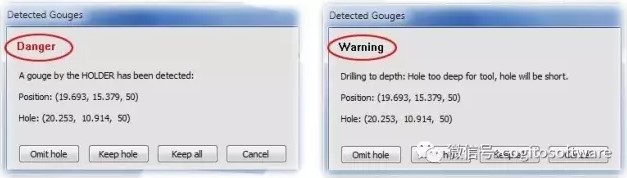

4219：用户界面：钻取周期警告消息框现在通过黑色标题 “Warning”或红色标题“Danger”来表示警告的严重程度。

4656：Point：中间点现在可以在曲面平面图或曲面的子选区上工作。返回点位于由曲面定义的XYZ区域的中心。

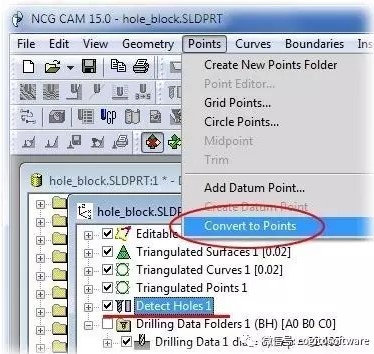

4893：Point：添加新选项“ConverttoPoints”到Points菜单。当单个检测孔平面图或钻孔数据平面图被突出显示时，该选项可用于将孔中心提取为点镶嵌平面图。

4958：Linking：带有边界运算的TransformReverse Linking现在倒转并重新链接。

4979：SplitToolPath：修复了运行分割工具路径（或姊妹工具）时重新计算轴剖面数据的性能问题。

4996：UV Machining：加工圆角时，提高曲面之间接缝处的垂直于圆角的通过间隔。

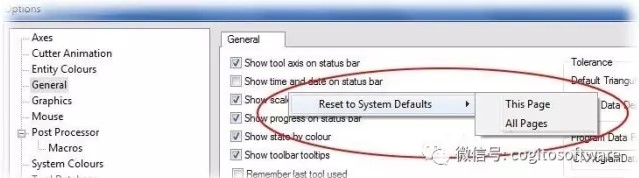

5024：在工具选项对话框上页面的鼠标右端上下文菜单下，提供Reset toSystem Defaults。每个菜单都有“This Page”和“All Pages”选项。

5029：User Interface：解决了从转换后的曲面平面图中的UserInterface选择曲面的问题。
5035：UserInterface：尝试在项目前缀中写入带有奇怪字符的文件时，提供一个警告对话框而不是例外。

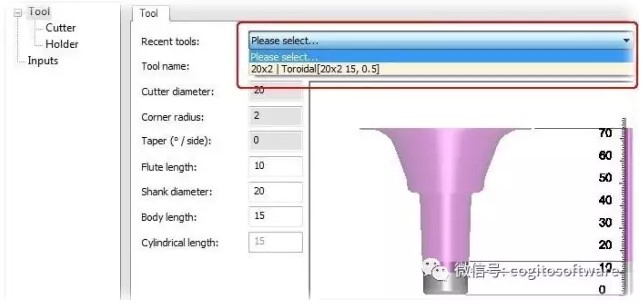

5037：ShaftProfile：“Shaft Profile Analysis对话框现在允许从最近使用的裁剪列表中加载兼容工具，使用的工具现在也将添加到MRU裁剪列表中。



5040：后处理器中bParallelEnabled的默认值现在为false。通过将该值设置为true，i7s上的后处理性能提高了约2个因数，但是在Xeons上，通过将其设置为true，性能差了大约2.5。由于Xeons的后期处理性能比同等的i7s差2倍，所以损失比增益要差。

5041：Shaft Profile：现在可以将ShaftProfile结果输出到Java Script 文件（* .json）。

5043：Userinterface：现在已修复具有重复计数曲面的转换没有将组合的曲面文件夹添加到树视图。

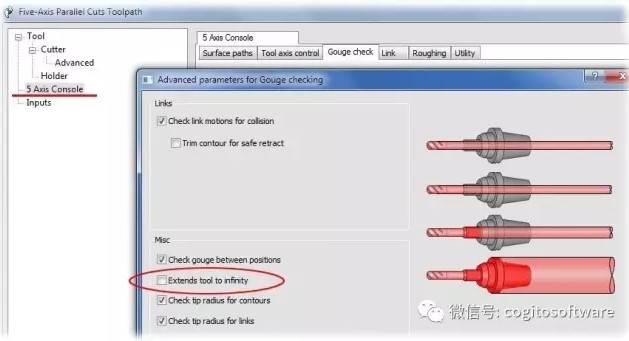

5044：Five-Axis：使用凹割式刀具时（LolliPop，T-Slot和Dovetail），碰撞被不正确标记，这是由于该工具被投射为无限大，凹割式刀具现在已经被关闭（5轴控制台>Gouge检查> Advanced）。

对于LolliPop，T-Slot和Dovetail，不标记此选项，并默认此状态。

5047：Adaptive Clearance：现已修复StockClearance参数的验证不正确，允许无效输入平面图，造成失败。

5048：Postprocessor：Heidenhain：添加了验证刀具长度的选项（刀盘直径和圆角半径已有选项）。新参数为：

验证包括刀具长度（默认设置为false，退出后处理器不受影响）。Q值的Tool Length Q Function取得刀具长度。

ToolLength Q Suffix用于调用机器上的相关子程序。Max刀夹直径参数上的直径被忽略。

5049：Machining：对机械加工使用零长的出屑槽使模拟应用程序挂起。不应该允许零长槽长，所以现在其不被允许。

5050：Linking：在某些特殊情况下，导致花费时间过长的粗铣外形的连接问题已经得到解决。

5054：Userinterface：如果将文本粘贴到Project Settings或CuttingParametersComment’字段中，有时候会忽略此文本，此问题现在已被修复。

5056：Userinterface：如果您一次转换了多个不同类型的文件夹（即一个曲面和一个曲线文件夹），则生成的文件夹虽然具有正确的名称，但在数据库中的类型不正确。此问题已被修复，它也修复了5057。

5060：编辑刀具路径到库存模型：当编辑传递到从一组三角形曲面创建的库存模型时，会出现程序崩溃的问题。此问题现已被修复。

5062：Helical Passes：修改边界的默认设置，以限制在驱动器边界之外生成通过的机会。

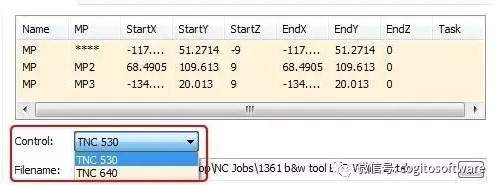

5070：Inspection：除了Heidenhain530控件之外，还支持Heidenhain 640控件的输出。默认控件是530。

5079：Machine Along Curve：包含3+ 2中的水平弧的机械加工曲线问题已被修复。这也修复了4982 。

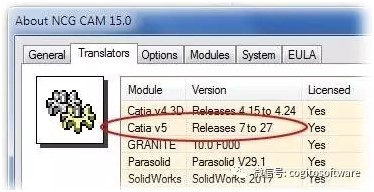

5084 : Updated theCatiaV5 reader to V2017.2. This provides support for CatiaV5 R2017 (R27).

5086：User Interface：自定义视图对话框现在可以调整大小，允许更改窗口显示选项，因此字段不会被截断。

5090：Postprocessor：ISO post：添加了一个选项，允许仅在刀具路径末尾探测一个刀具。在刀具探测的后处理器选项中，添加了“仅探测刀具路径结束”选项，默认值为false，因此不影响现有的后处理器。

5091: GPOST更新至V6.7 P17。

5093：UserInterface：当钻孔宏无法找到所需的钻取数据时，用户现在只需在日志窗口中收到警告，而非一个弹出对话框。大型通用宏创建不合理数量的弹出窗口。在文档中的Macros页面中添加了关于钻取宏的段落。

5094：ShaftProfile：对厚度的处理进行了改进。现在创建轴型材数据不需要调整厚度。还修复了从数据库中选择的工具重新运行轴型材时的更新问题。

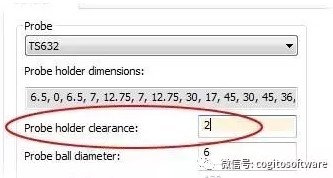

5095：Inspection：现在可以在创建Inspection向量时定义支架（探头主体）空间距离。

5096：Linking：芯粗铣外形。修改编辑和未编辑的通道之间的行为不一致。

5112：Five-Axis：如果您使用Five-Axis平面图创建一个带有一个凹割式刀具的三轴刀具路径（Lollipop, Dove或T-Slot），主要圆凿保护策略现在将默认为“Leave out gouging points“，而不是”Retract along tool axis“。

由于刀具可能处于底切位置，因此沿着刀具轴回缩可能会造成危险。

5118：Macros：当使用“显示所有对话框”运行宏时，现在在显示PostProcessor对话框时表示“Allow Empty Toolpaths”设置，以停止出现任何不需要的消息对话框。

5120：纠正了如果以微米输出NC文件，应显示十进制值的注释也以微米计的问题。还修复了微米不正确的情况。

5124：修正了可能导致数据库锁定的重新运行依赖平面图（在本例中为切割参数平面图）的情况。

5125：PostProcessor：ISO post：用于线性化弧线的Five-Axis平面图的后处理程序和工具面使用错误的机械加工公差，该问题现在已经被修复。

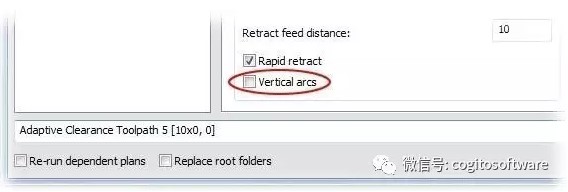

5135：Adaptive Clearance：AdaptiveClearance策略中添加了一个新选项，以启用垂直弧链接移动。

5136：更新了ModuleWorks2017-04库的翻译版本——也修复了5151。

5137：User Interface：为Five-Axis平面图创建前/后二进制文件并不总是可以正常工作，该问题现在已经被修复。

5147：Rest finishing：可能发生在刀具路径陡峭部分的圆凿已被修复。

5152：ToolDatabase：Tool Database在删除的工具数据库中的刀具/夹持器的引用现在在选项对话框中以红色突出显示，并显示缺少的刀具数据库名称。在列表中包含缺少的目录后，才能使用这些工具数据库。

5159：可以在由三角形组成的曲面上下文菜单中选择菜单项“Draft Angles”。

5162：Surface Analysis：现在可以在分析对话框中将上限和下限修改为任何数值，而不会收到任何错误消息。

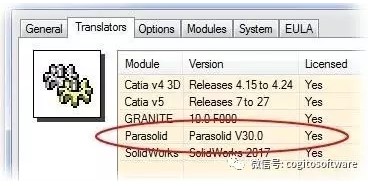

5166：Import：将Parasolid阅读器更新到v30.0

5167 : User Interface: The File >Macro > Save As... 对话框已被整理。也修复了4986。

5171：从一组平面图中创建库存模型时，可能会抛出受限制的异常，其中一个平面图失败。

5174：UserInterface：当从Help菜单中访问教程和参考手册时，如果用户点击另一个NCGCAM窗口，手册会保留在视图中而不会被NCGCAM窗口所隐藏。

5175：Shaft Profile：修复了导致所需的圆柱和所需的主体长度不正确的问题。

5178：ToolDatabase：可以创建指向相同工具库输出文件的多个工具数据库条目。其现在被检查并被禁止。

5179：SurfaceAnalysis：为进行曲率、拔模角度和曲面比较而在曲面分析对话框中将上限或下限改为无效数时，将出现错误信息框。

5180：Exportto Excel：将数据导出到excel电子表格现在强制使用英文样式（点）十进制分隔符。

5181：ToolDatabase：如果您将现有的工具数据库添加到已加载的列表中，但是从原始文件中更改描述名称，那么您将丢失来自任何工具的夹持器。该问题目前已被解决。

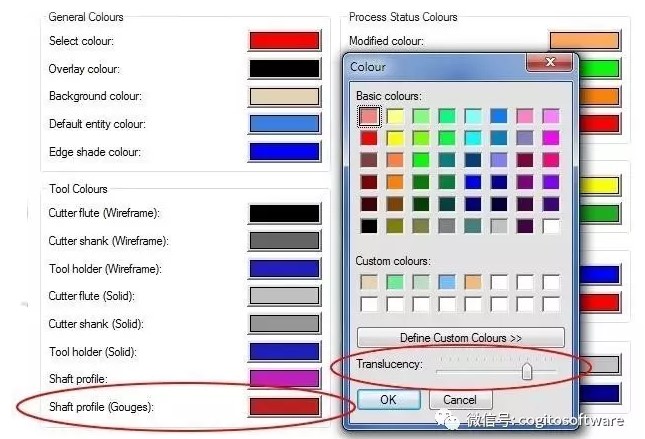

5182：User Interface: Shaft ProfileAnalysis:：我们不再强制将型材的刨削部分绘制成实色。相反，我们在Tools> Options > System Colours页面上使用用户定义的半透明度。默认颜色轴型材（圆凿）已被设置的更加不透明。

5183：Shaft Profile：可以再次从机械加工通道平面图中启用ShaftProfile。

5187：UserInterface：删除对话框后，焦点在有一些情况下没有被正确设置。该问题现已被修复。

5189：使用比较中使用的库存模型中的最小负厚度初始化曲面比较的下限，否则为0。

5191：UserInterface：在对话框上下文菜单中添加了一个新选项，将参数从工具页面复制到剪贴板进行粘贴。

5193：Macros：使用变量运行宏时，用户变量注释未正确设置。该问题现已被修复。

5195：Adaptive Clearance：如果平面图中包含边界，且边界是元平面图，那么旋转不会用于刀具路径计算。该问题现已被修复。

5209：User Interface：修复了调整CutterPage reset Body Length和Shank Definition参数的问题。

5210：User Interface：Tools > Options> General页面上的复选框不合适，该问题现已被修复。

5211：ShaftProfile Analysis：轴型材计算不是库存安全，所以不允许粗铣型通过的轴型材分析来更换刀具。

5214：Shaft ProfileAnalysis：添加验证检查，以确保凹槽长度不能减小（即使是对零锥角）

5223：UserInterface：使用NCGCAM的Five-Axis平面图对话框中的上下文菜单复制参数可能会崩溃。该问题现已被修复。

关于ShaftProfile厚度处理文件的改进。

修改本教程

更新了英文EULA措辞以参考使用以及安装软件。

更新了德语、葡萄牙语、日语Revo翻译。

从中文简体、繁体中文、法语、匈牙利语、意大利语、韩语、西班牙语、波兰语、葡萄牙语、巴西语、俄语、泰语和土耳其语翻译的对话框中删除加速器。

更新德语帮助文件。

在所有翻译中更正对话框布局，并从翻译中删除不需要的空白行。
