软件简介
e!Sankey是由德国汉堡ifu有限公司(ifu Hamburg GmbH)开发的一款桑基图(Sankey diagrams)制图软件。自1993年以来,公司一直在开发Windows应用程序。他们的产品可以为可持续性发展、能源效率和资源效率提供专业的解决方案。使用e!Sankey您可以随心所欲地制作有吸引力的桑基图。软件提供了全面的绘图功能和丰富的设计选项,您可以随心所欲地将能量流、物质流、成本流可视化为好看的流图(flow diagrams)。
e!Sankey是绘制桑基图软件工具中的领先者,已经被全世界各行业的专家广泛使用,其中包括工业、咨询、科研、物流、教育、金融业、制造业等等。使用e!Sankey软件,您可以通过绘制流和节点来可视化最重要的数据。软件语言包括简体中文(zh-CN)及其他5种语言(英EN,法FR,德DE,西ES,葡PT)。
什么是桑基图?

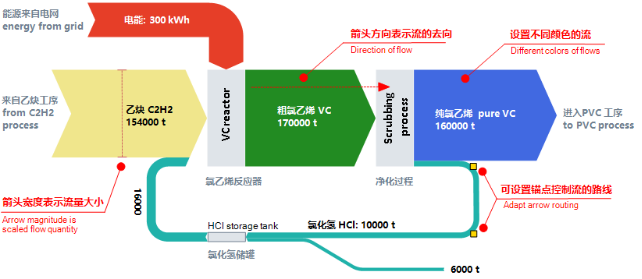

Fig:Sankey diagram for VC process with HCl recycling (fictitious values)
桑基图的定义及其特点
- 桑基图是一种特定类型的流图(flow diagram);
- 它既能表示能量流动,也能表示质量流动。
- 箭头的宽度与流量值成正比;
- 有向箭头(至少两个节点之间)代表流程、生产系统或供应链中的流(flows);
- 桑基图的一大优点是,能够突显图中的最大流量、最大消耗、最大损耗,由此吸引观众的注意力;
- 可以让观众更加直观地理解各种尺寸下的流量大小;
- 桑基图上的流可以使用不同的颜色绘制。

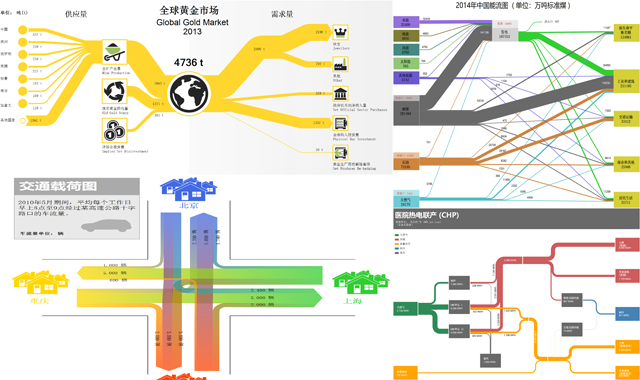

多样化的设计方式
由于桑基图在设计和排版上并没有标准化的规定,所以桑基图允许被设计成各种各样的样式。
为了让用户能够根据自己的想法设计出多样化、个性化、且新颖美观的桑基图,e!Sankey向用户提供了丰富全面的自定义绘图选项。
可视化流数据
e!Sankey是一款专门为PPT演讲、报告、出版物实现流数据可视化的专业制图软件。利用桑基图,您可以更加形象、有说服力地向项目团队,合作伙伴、客户展示您的数据,从而帮助您和您的团队发现隐藏在数据内部的重要的、更有价值的信息。
应用领域 Areas of Application
桑基图广泛适用于各行各业,例如:能源管理,设备管理,生产过程,废物处理,物流运输和供应链管理等。目前e!Sankey已经拥有超过12000名来自100多个国家的用户。
使用e!Sankey绘图的特点和优势:
e!Sankey是为专业人士设计的标准桑基图绘制软件。使用e!Sankey,您能够在保证准确性的前提下随心所欲地制作好看的桑基图,也能够根据自己的想法设置多种多样的排版布局。e!Sankey软件具有以下几个优点:
e!Sankey让您更加轻松快捷地绘制桑基图
1. 支持高自由度的绘图;
2. 流的方向可以任意设置;
3. 箭头路线可以通过锚点灵活规划。
软件优点小结:
1)广泛适用于各大领域的流数据可视化,如:能量流、物质流、成本流、供应链管理;
2)可以绘制专业的、有说服力的桑基图,可以应用在您的PPT演讲、报告、出版物中帮助您分析流数据;
3)可以搭建实时链接,利用Excel实时更新您的桑基图 (Excel表格中的数据会自动同步到桑基图上面),省时又省力;
4)实现资源利用率和能量利用率的可视化,桑基图中的最大流量特别能引起观众的注意力;
5)平衡检测,验证流数据的准确性,保证输入输出的流量一致性。
e!Sankey基本的制图功能
- 绘制箭头:可以在流程(processes)之间绘制一个箭头(arrow),表示流的去向;
- 条目拖放:可以将物质流或能量流的条目拖放到箭头上,表示流的类型;
- 流量值:可以添加能量或物质量的大小;
- 箭头宽度:根据用户输入的流量大小值,软件能自动计算箭头的宽度,并将其准确地绘制出来;
- 比例缩放:流量可以按比例缩放,即使在移动桑基图元件的时候也是如此;
- 自定义化设计:可以自由地绘制箭头和节点,确保了高度的自定义化设计。
-
丰富的布局设置选项
1.图标或图片: 可以把流程设置成图标或者图片;
2.设置箭头头部:可以设置箭头头部的形状和大小,也可以开启或取消箭头头部的显示,
3.标签的布局选项: 字体设置包括颜色、风格、大小、旋转、对齐方式。支持自定义格式,例如,数值显示,百分比显示;
4.规划箭头路径: 通过插入锚点来设置合适的箭头路线,而不是直接在两个节点之间绘制笔直的箭头;
5.箭头停靠位置:可以指定箭头停靠在流程符号的一侧;
软件操作界面
新版本功能 New version e!Sankey 5
新版本e!Sankey 5新增了更为强大的功能, 包括:
- 扩展平衡检测 (设置相对/绝对容差)
- 自定义平衡标签
- 平衡检测:流程的输入输出量不一致时给出提示
- 自适应标签位置:标签随流程宽度变化而移动
- 自适应流程宽度: 流程宽度跟随流量大小变化
- 添加超链接:用来打开文件,网站及其他桑基图
- SVG输出:可以导出分辨率高的SVG格式图片 (可交互的SVG图)
- 云端储存服务:支持SharePoint/Teams, OneDrive, Google Drive, Dropbox.
更新动态变化的桑基图e!Sankey pro
在做每月报告或者定期发布流数据的时候,也许您仅需要更新桑基图中的流量值,而不想重新绘图, 因为这无疑会花费很多时间在重复性的工作上。为了解决这个问题,我们在e!Sankey Pro中加入了实时链接(Live Links)功能,帮助您更加效率地绘制/更新桑基图:首先建立桑基图与Microsoft Excel之间的实时链接,实现数据关联。一旦Excel表格(单元格)内的数据被更新,它们马上会被同步到e!Sankey的元件中。当这些值发生变化时,流量大小和箭头宽度都会被自动重新调整。这样,您始终能不花力气地保持最新的桑基图数据,同时也省去了重复绘图的繁琐工作。 另外,如果配合使用Excel的函数计算功能,就可以根据给定的流量值计算出其它流量值的大小。
使用实时链接的优势
1.同步更新流量值;
2.避免输入数据时的人为失误;
3.可以在Excel内使用函数公式计算流量 ,甚至可以使用VBA;
4.可以在Excel表格中保留数据,方便以后生成其他类型的统计图表;
导出桑基图并保存为图片或图形文件,以便将其添加到Excel工作表中。
辅助计算功能 e!Sankey calc
我们为用户提供了功能最为强大的e!Sankey calc版本。这个版本新添加了计算功能。软件会根据一个流程上现有流的值计算其他流的值,免去了繁琐且容易出错的人工计算过程。计算包括:合并,求和,差值,拆分,转换,自动等。
1.合并Merge: 获取所有传入箭头的流量并将它们传递给单个输出箭,同一个输入项的流量将会合并。
2.求和Sum: 计算所有输入流量的总和,并且在输出箭头处创建一个输出流。
3.差值Difference: 计算周围流量的差值,并且在输出箭头处创建一个输出流。
4.拆分Split: 获取所有流量并将它们传递到输出箭头,流量根据给定比率进行拆分。
5.转换Transform:计算所有输入流量的总和,并为每个输出箭头选择输入项创建流量。数值基于给定的比率计算。
各版本功能比较
功 能 比 较
|
|
e!Sankey
基础版
|
e!Sankey
Pro
|
e!Sankey
Calc
|
丰富的桑基图绘制功能
|
√
|
√
|
√
|
流、计量单位、缩放、色彩的管理
|
√
|
√
|
√
|
6种界面语言(简中、英、德、法、西、葡)
|
√
|
√
|
√
|
输入和输出流的平衡检测
|
√
|
√
|
√
|
图片输出(BMP,GIF,JPG,PNG,EMF,PDF)
|
√
|
√
|
√
|
SVG格式输出(可缩放矢量图形)
|
|
√
|
√
|
支持微软Excel的实时链接(live link)
|
|
√
|
√
|
存量可视化
|
|
√
|
√
|
图表元素与文件、URL关联
|
|
√
|
√
|
根据流程操作计算流程
|
|
|
√
|
SDK软件开发工具包: 让您的软件也可以显示桑基图
