CYPETHERM Suite

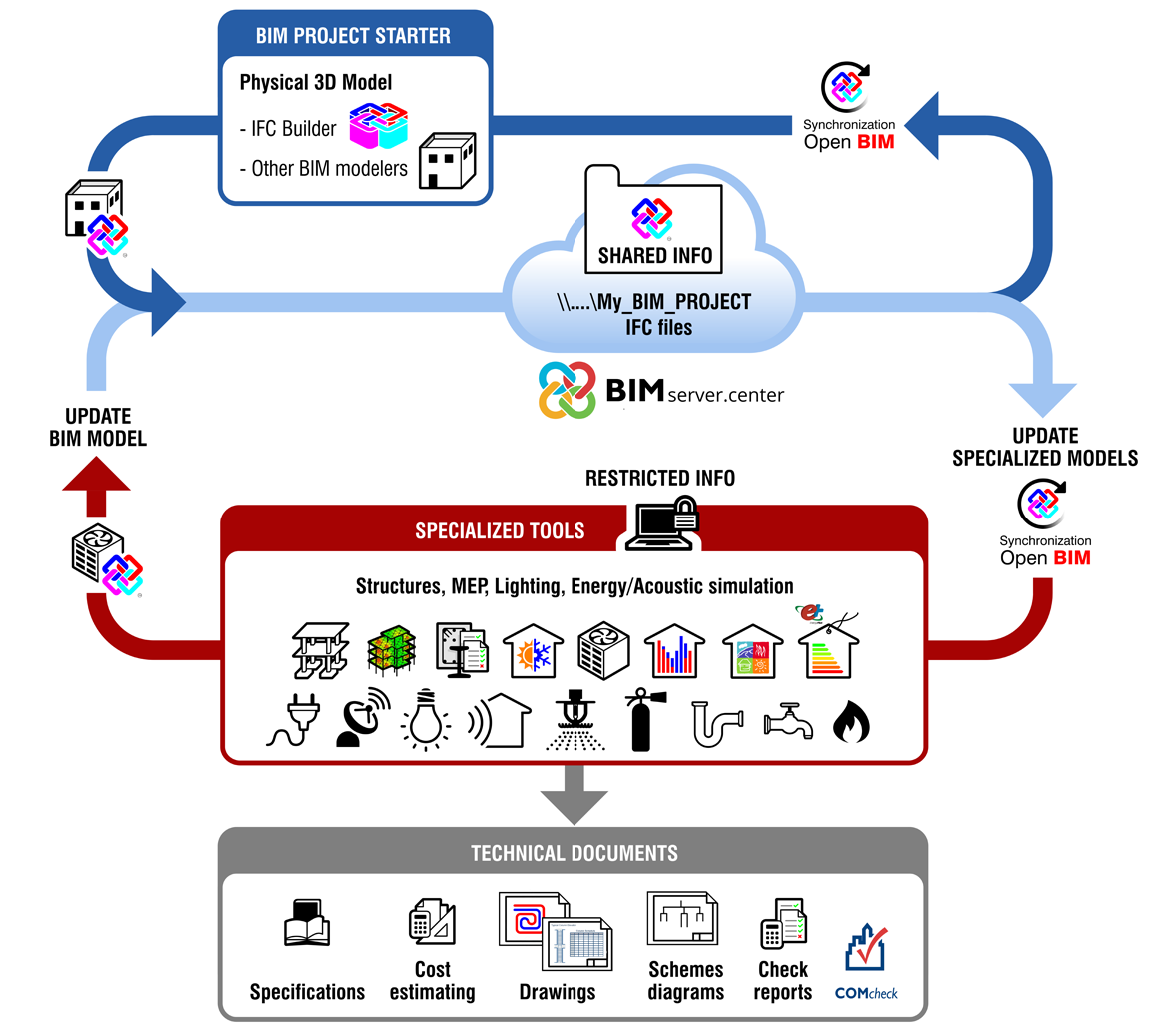

开发了一组CYPE程序，用于对建筑物进行热分析和能量分析，并设计其照明、声音和灭火装置。与建筑三维模型一起工作的应用程序通过IFC4标准集成在开放式BIM工作流程中。





IFCBuilder

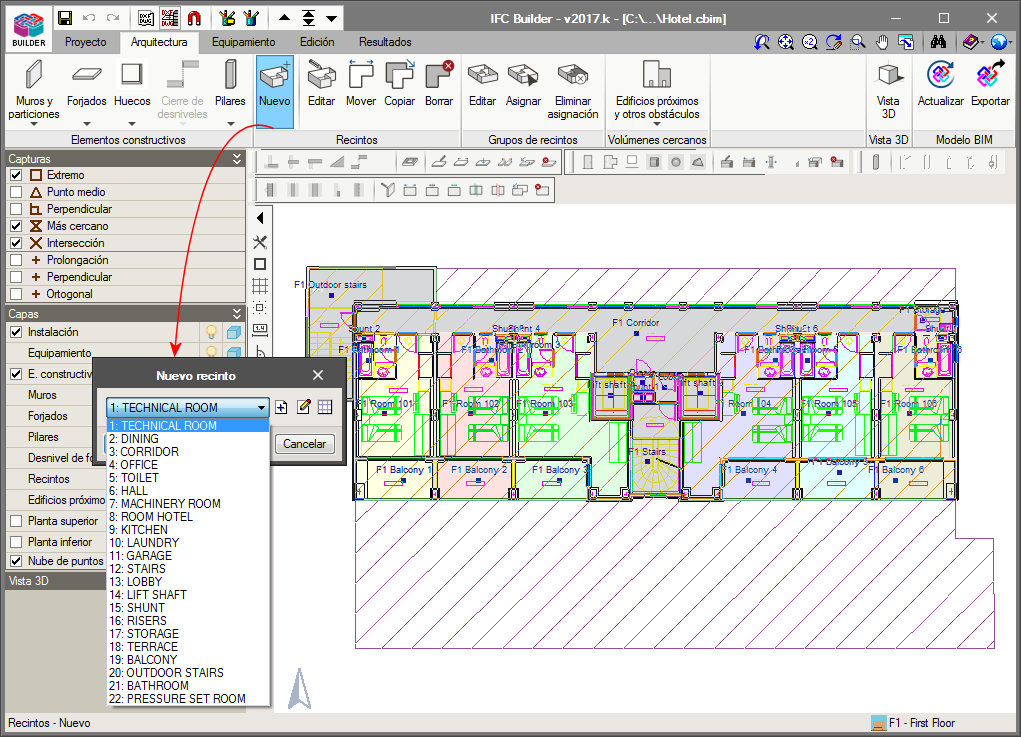

创建和维护构建IFC模型。该应用程序通过IFC4标准集成在开放式BIM工作流程中。







特点：

• 图形用户界面（GUI）引入几何模型

• 导入DXF/DWG/JPG/BMP文件

• 开放式BIM边缘生成

• 开放式BIM（IFC4）建模





CYPETHERM负荷



根据ASHRAE提出的辐射时间序列法（RTSM），结合开放式BIM工作流程，计算建筑物的热负荷。



特点：

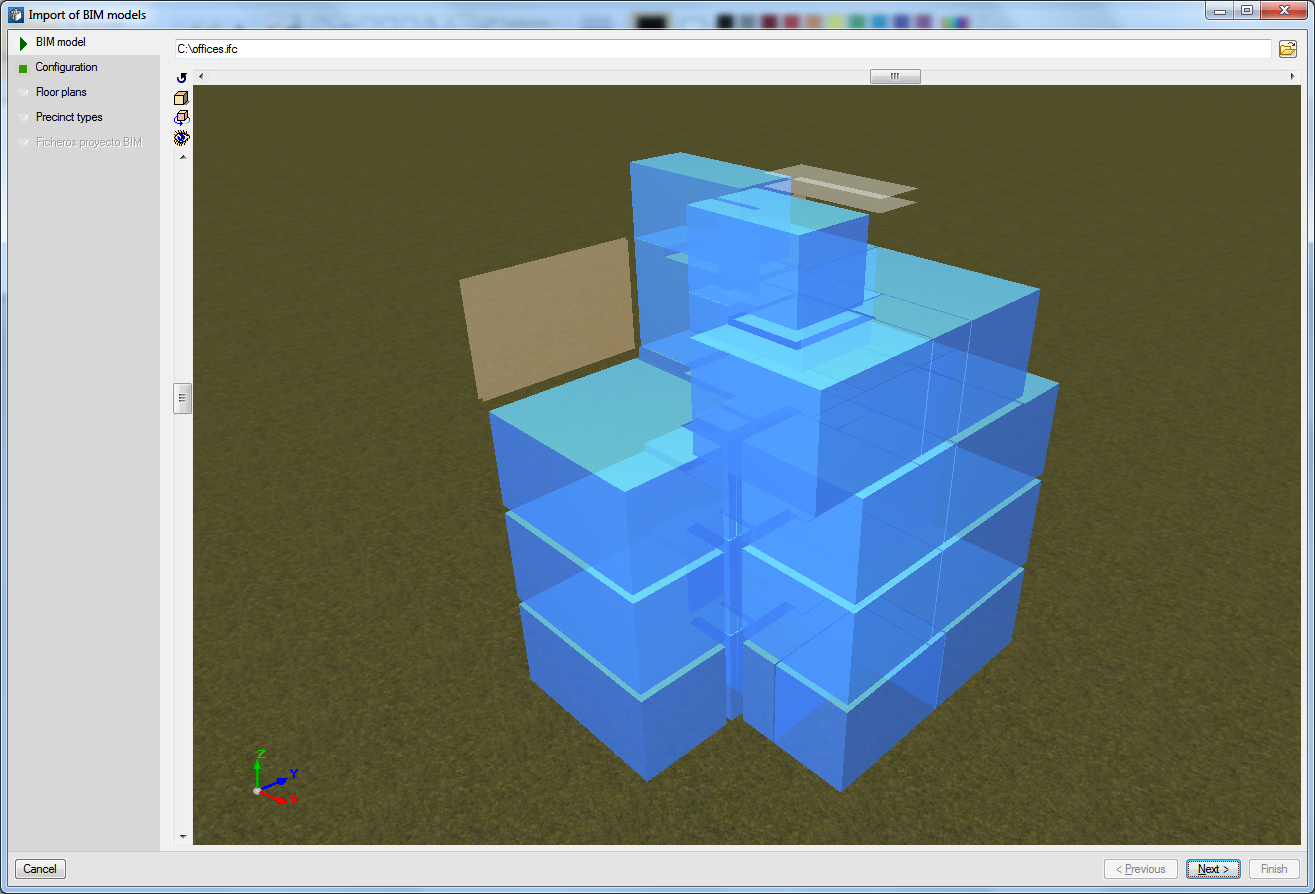

• 导入由CAD/BIM程序生成的BIM模型（IFC4,IFC2x3和gbXML）

• BIM模型同步

• “ASHRAE气象数据查看器4.0”数据库，在世界各地有5.564个站点

• 基于ASHRAE ™辐射时间序列法（RTSM）的冷负荷和热负荷

• 基于EN 12831规范的热负荷

• 将热包线和热区出口至美国能源部（DOE）提供的COMcheck项目。使用该程序，用户可以验证是否满足ASHRAE标准90.1的“国际节能规范（IECC）”以及各种国家规范的要求。

• ISO 6946。建筑构件和建筑构件热阻和传热系数计算方法

• ISO 13370。定义。建筑物热性能地面传热计算方法

• ISO 14683。建筑结构热桥线性热传递系数简化方法和默认值

• ISO 10456。建筑材料和产品。湿热性能

• 计算模型上的自动阴影检测

• 自动边缘检测和热桥生成

• 根据ISO 10211计算线性热桥的热传递系数





CYPETHERMHVAC



暖通空调装置（暖通空调）的设计。该应用集成在使用IFC标准的开放式BIM工作流程中。



特点：

• 电路图设计。该工具有一个包含空调部件的图形库，其技术符号符合ANSI/ASHRAE Standard 134。

• 设备计算，使用可配置其主要特性的面板，然后根据ASHRAE手册：系统和设备进行选择和指定。

• 根据ASMEB36.10M钢管标准、ASME B88（M）铜管标准、ASTM D 3309聚丁烯管标准设计管网和选择标准直径。

• 膨胀水箱的设计

• 锅炉设计

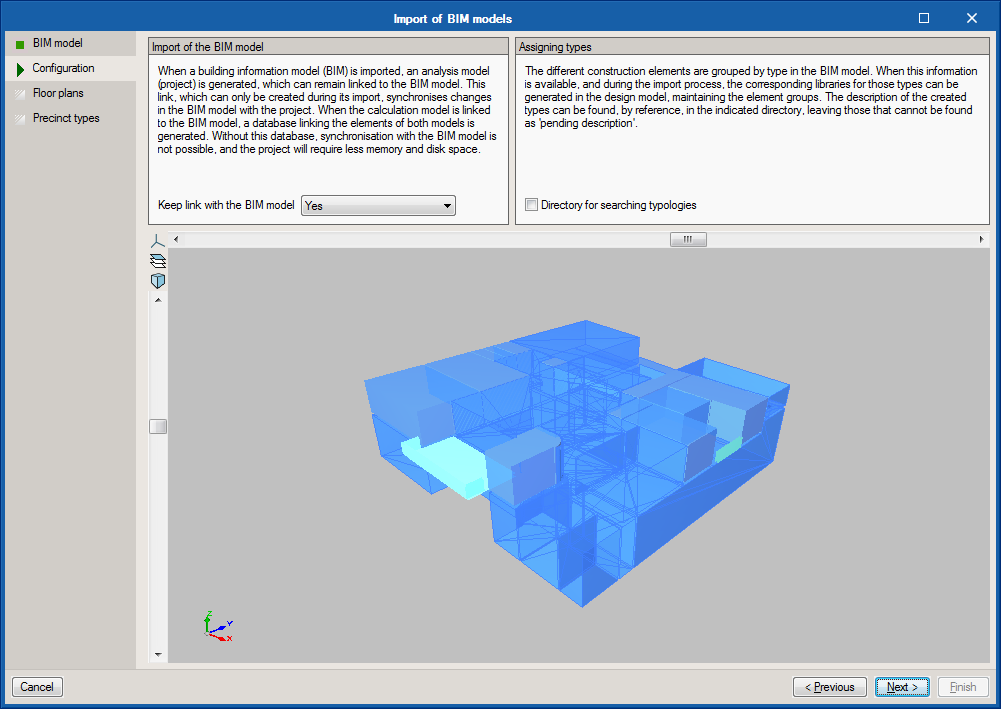

• 导入由CAD/BIM程序生成的BIM模型（IFC4和IFC2x3）

• BIM模型同步

• 导入DXF/DWG/JPG/BMP文件

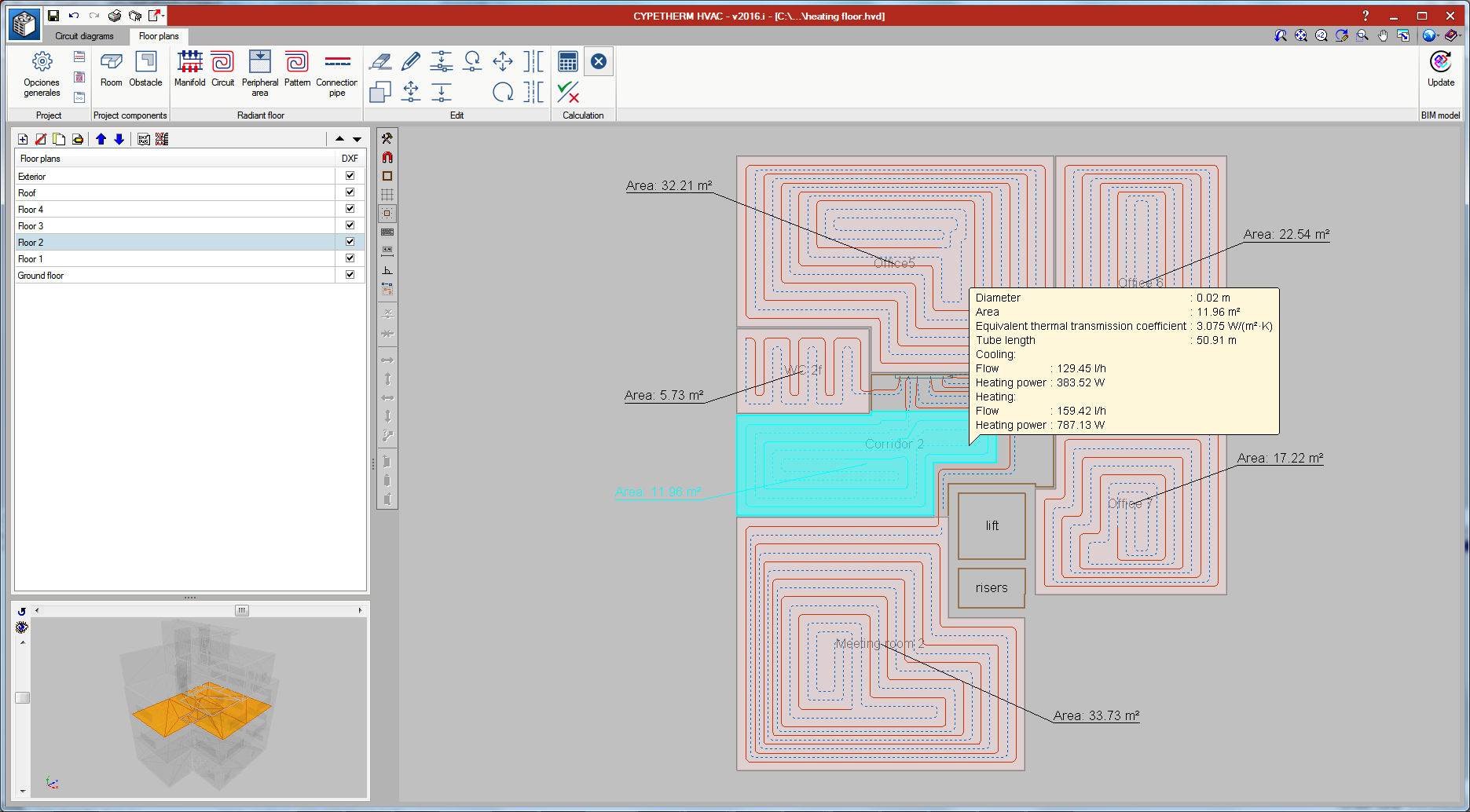

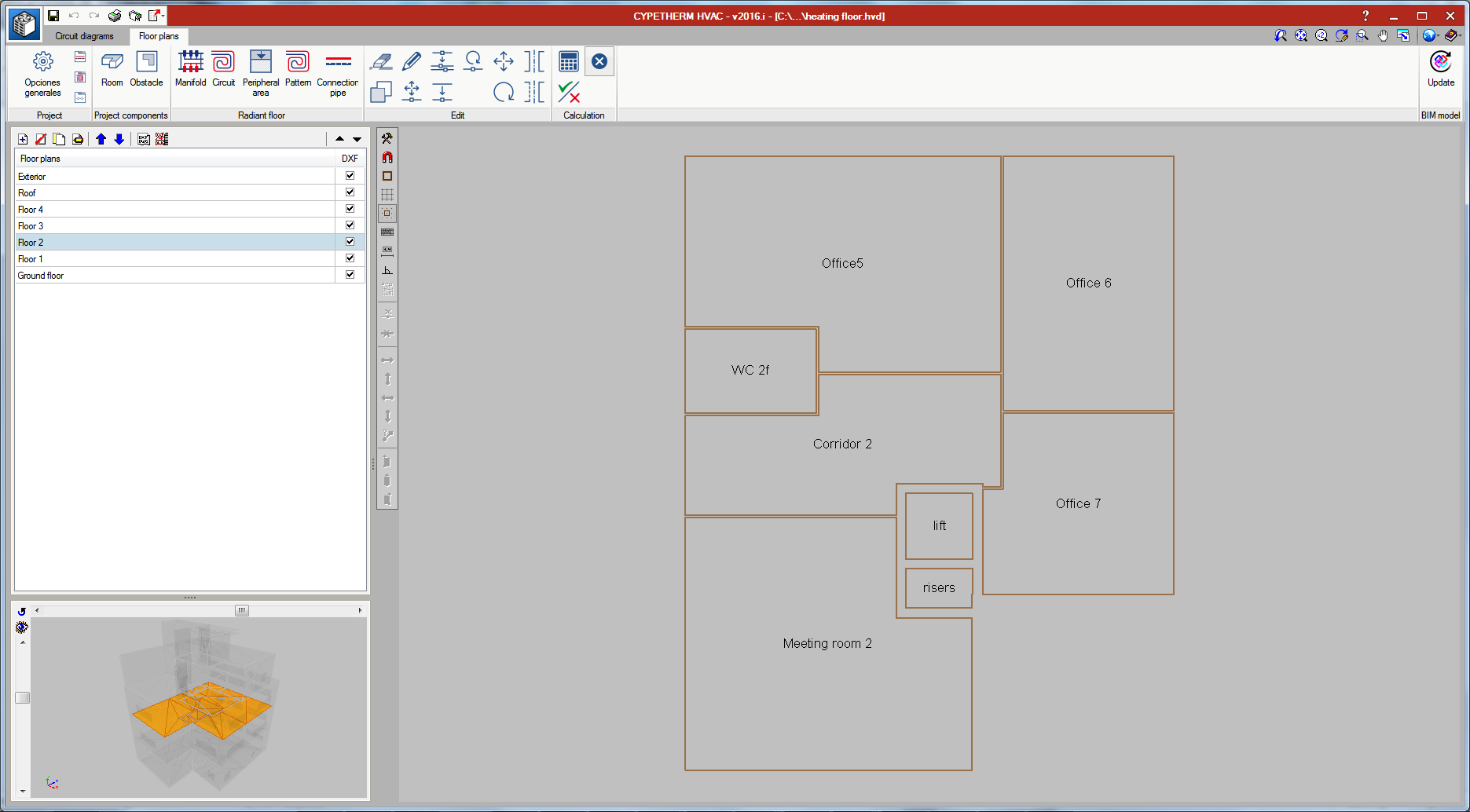

• 辐射地板循环水装置的分析和设计







CYPETHERMHYGRO

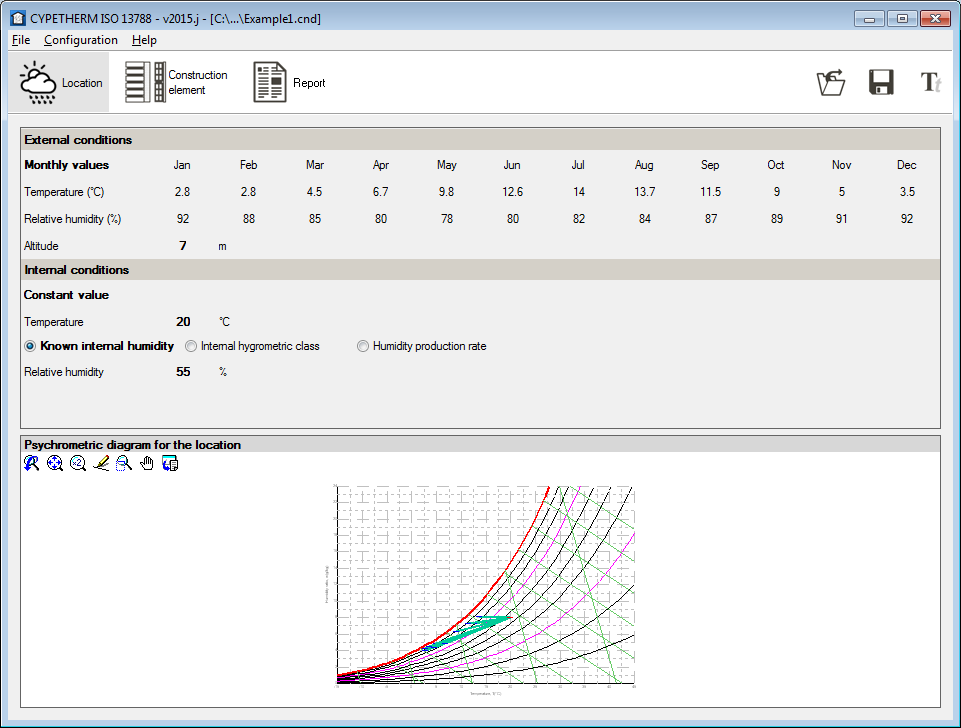

根据建筑材料的湿热特性，根据ISO 13788:2012规范的计算方法计算建筑构件的临界表面湿度和间隙冷凝。



特点：

• 按照EN ISO13788进行分析

• 已知内部湿度

• 内部湿度等级

• 湿度产生率

• 按照ISO 6946进行热传递率分析

• 材料库和目录ISO10456

• 表面凝结分析结果

• 防止霉变风险的设计

• 防止腐蚀的设计

• 用户定义的设计

• 间隙凝结分析结果

• 压力/温度图

• 理论蒸汽压力

• 饱和压力

• 实际蒸汽压力

• 温度

• 阶段间饱和/蒸发累积水量图





CYPETHERMBRIDGES

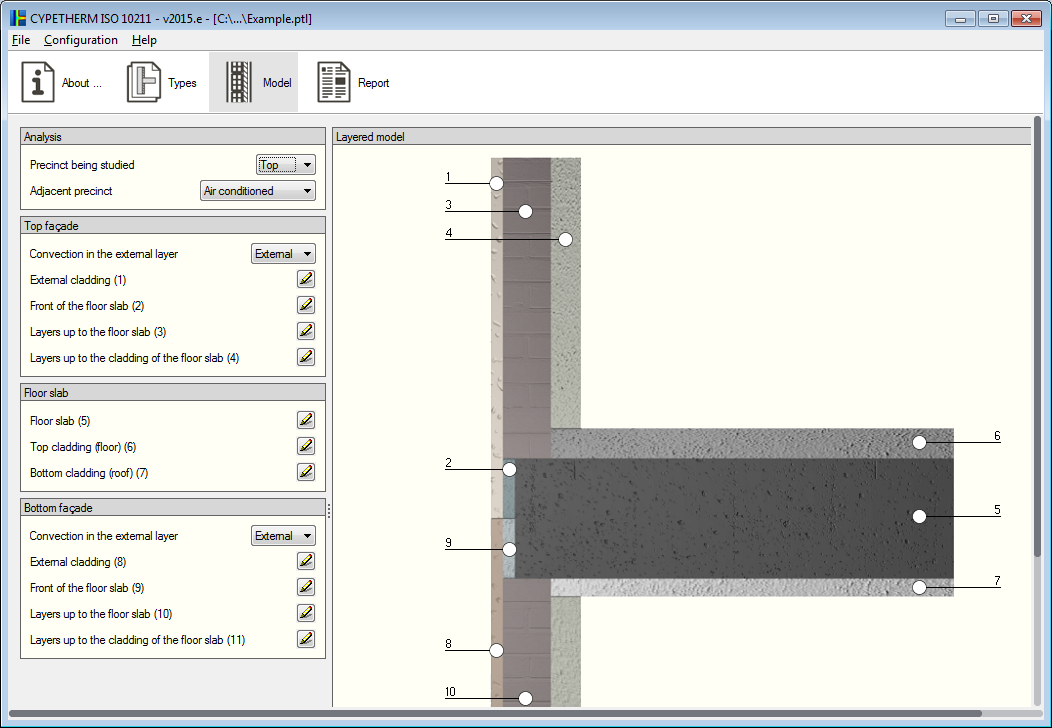

基于EN ISO 10211规范，通过求解和后处理有限元传热分析模型，计算线性热桥的传热系数。



特点：

• 按照EN ISO10211进行分析

• 不同热桥型号

• 材料库和目录

• 分析结果





CYPETHERMEPlus

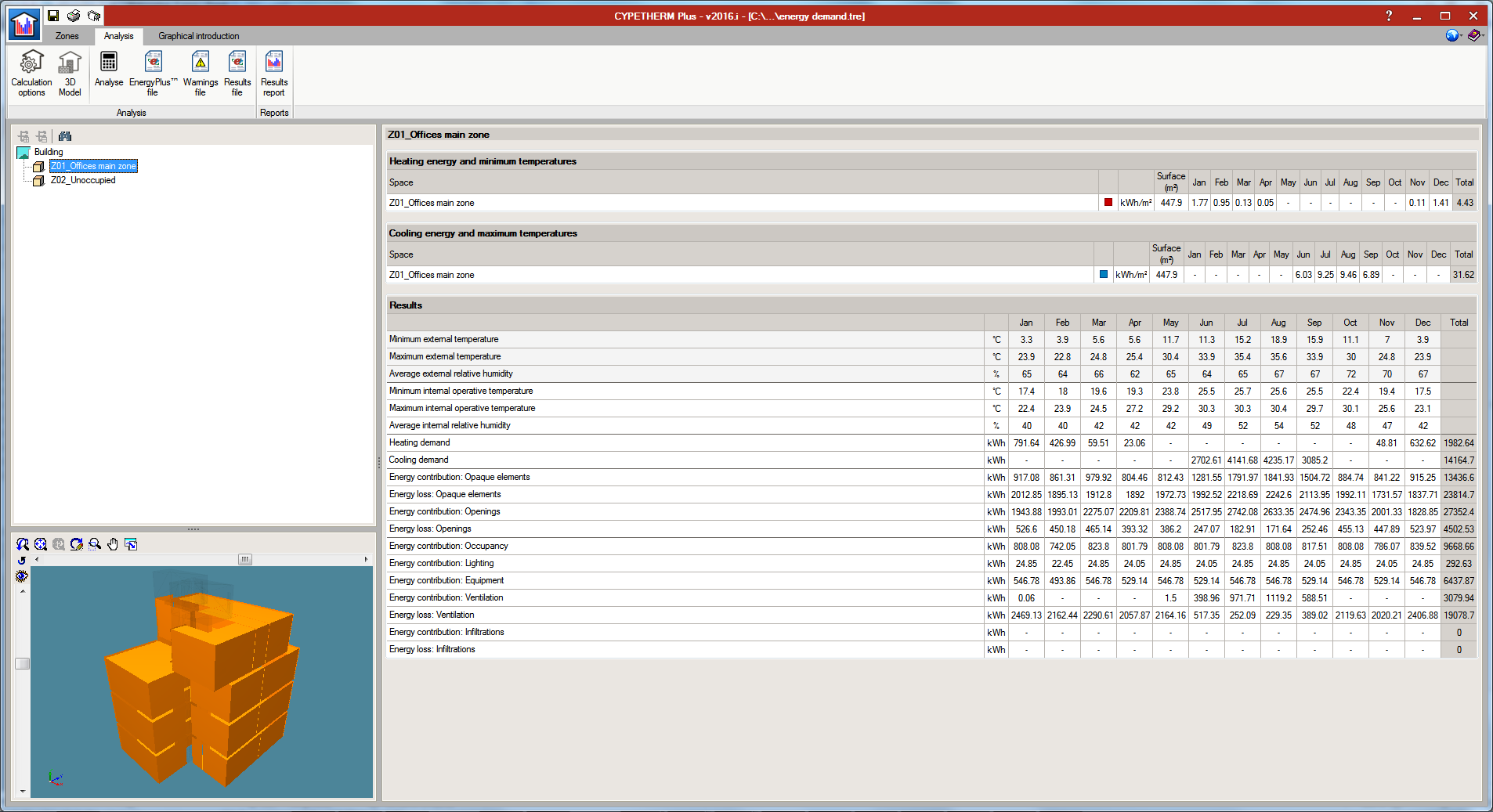

使用EnergyPlus™对建筑物进行建模和能量模拟，通过IFC和gbXML集成到开放式BIM工作流中。





特点：

• 导入由CAD/BIM程序生成的BIM模型（IFC4、IFC2x3和gbXML）

• BIM模型同步

• 使用EnergyPlus™计算能耗（9.0版）

• 自动边缘检测和热桥生成





CYPETHERMImprovements



CYPETHERM Improvements是用于能源审计和分析建筑改进措施的工具。

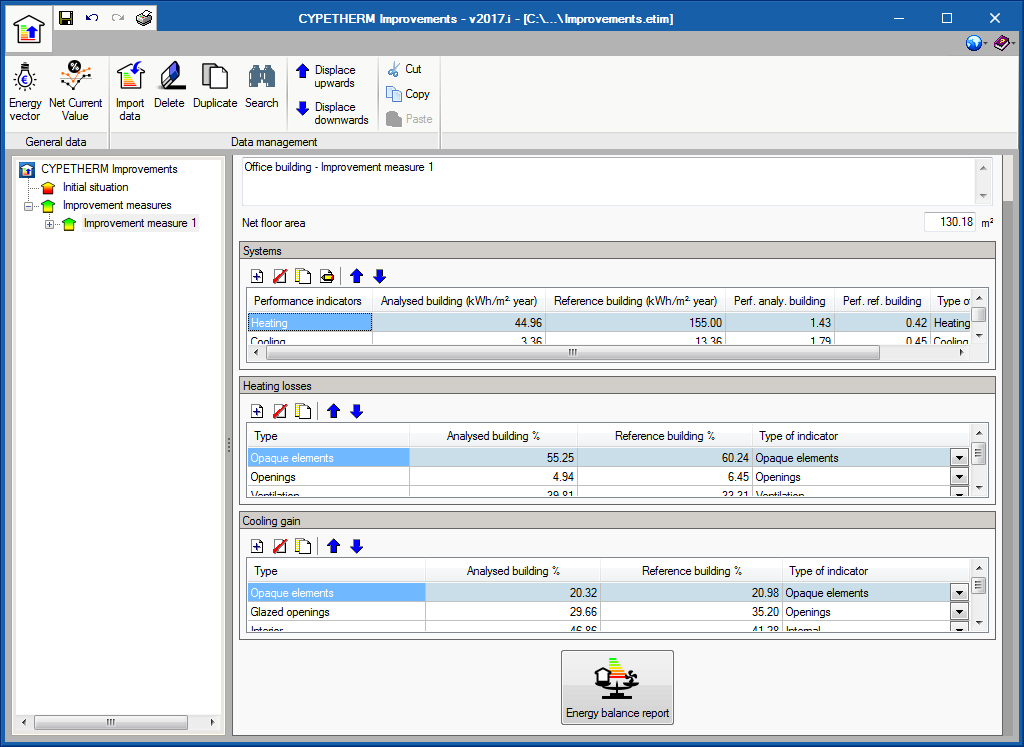

CYPETHERM Improvements的图形界面与其他CYPETHERM程序类似。它在屏幕左侧有一个树结构，用户可以在其中定义：



• 建筑物的初始状态（描述其初始状态下的能源性能）

• 建筑物的改进措施，包括应用后获得的能源性能及其说明和相关费用。



构建和改进措施的初始情况可以从使用EnergyPlus™（CYPETHERM HE Plus、CYPETHERM RECS Plus和CYPETHERM EPlus）的CYPETHERM能源模拟程序生成的XML格式的文件中导入，也可以从意大利的CYPETHERM C.E.和葡萄牙的CYPETHERM REH中导入。



通过导入XML文件，可以开发出CYPETHERM improvements的巨大潜力，即作为CYPE的CYPETHERM能量模拟程序的补充。





CYPEPLUMBING Sanitary Systems





CYPEPLUMBING Sanitary Systems是一个帮助项目设计师设计和分析污水和雨水排放系统的程序。它使用IFC标准集成在开放式BIM工作流程中。

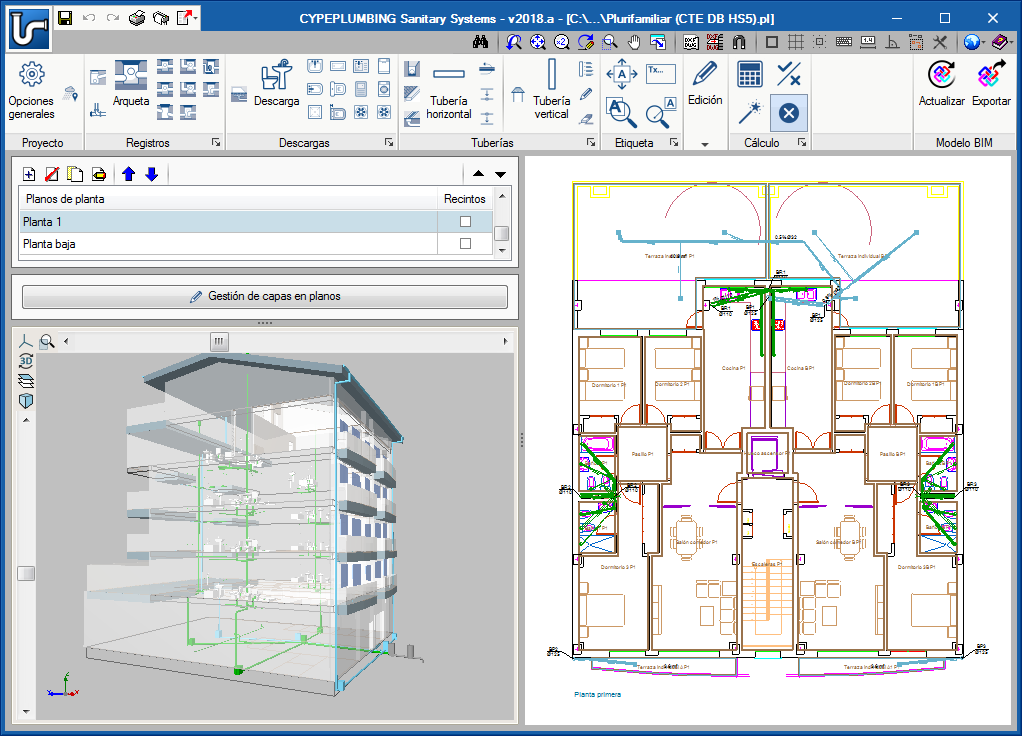

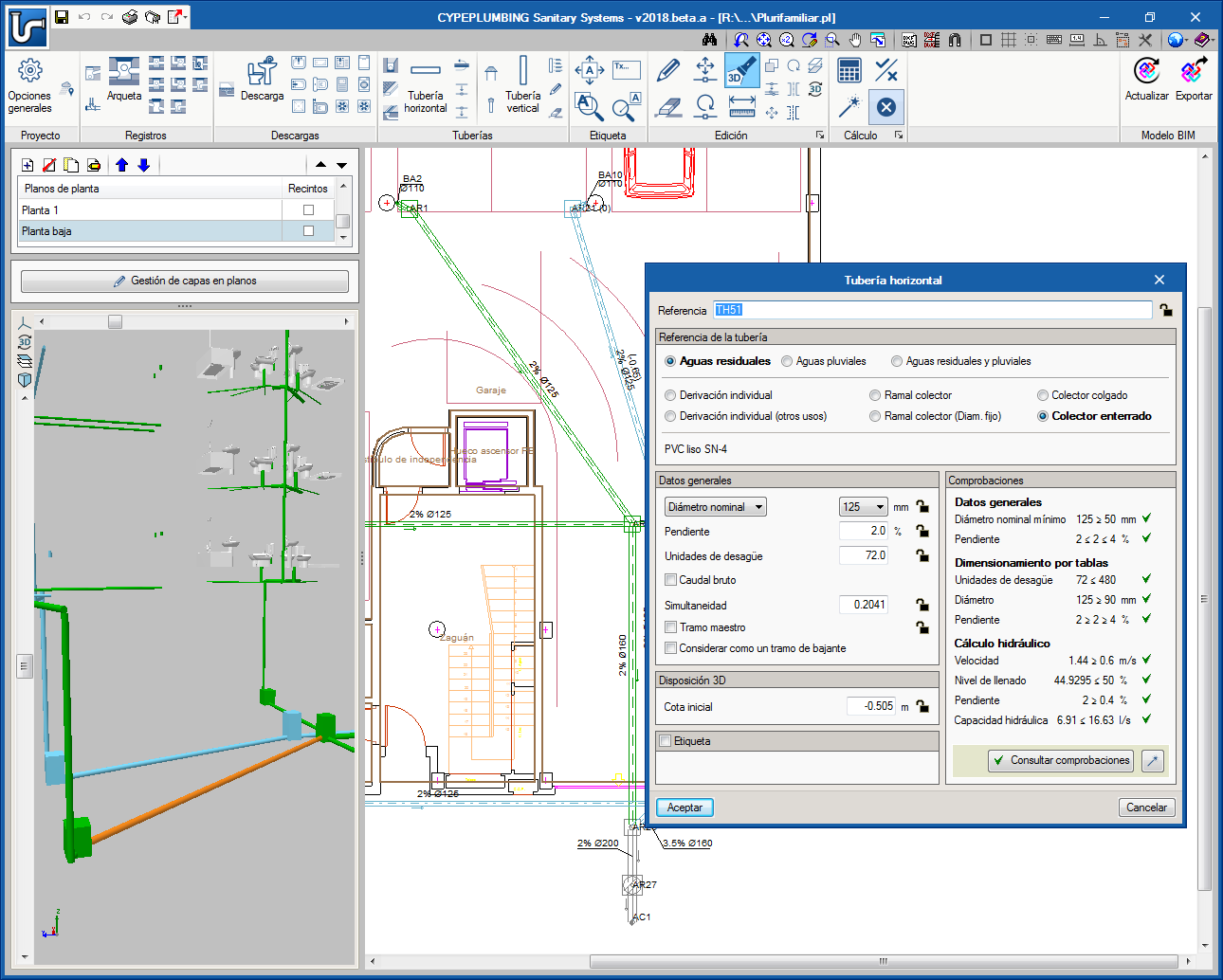

该程序允许将部分或所有装置设计成任何类型的建筑物，不同的网络（污水、雨水、混合水、灰水和黑水）可以分层组织，并以二维或三维形式进行管理。该程序包含可完全配置的材料目录，并生成平面图、排水管图和结果。检查可以导出到FIEBDC-3的报告和数量报告。



CYPEPLUMBING Sanitary Systems允许用户使用表格或使用多种公式（Manning、Wyly Eaton、Dawson和Hunter）进行液压分析来设计装置。可以进行安装的自动设计，优化地板自由高度中管道所需的空间和疏散量。



该程序包括预先定义的符合代码的配置。还可以配置设计检查，以确保满足代码和个人技术限制。





CYPEPLUMBING Water systems



CYPEPLUMBING Water Systems是一个旨在帮助项目设计人员设计和分析饮用水供应装置的项目。它使用IFC标准集成在开放式BIM工作流程中。

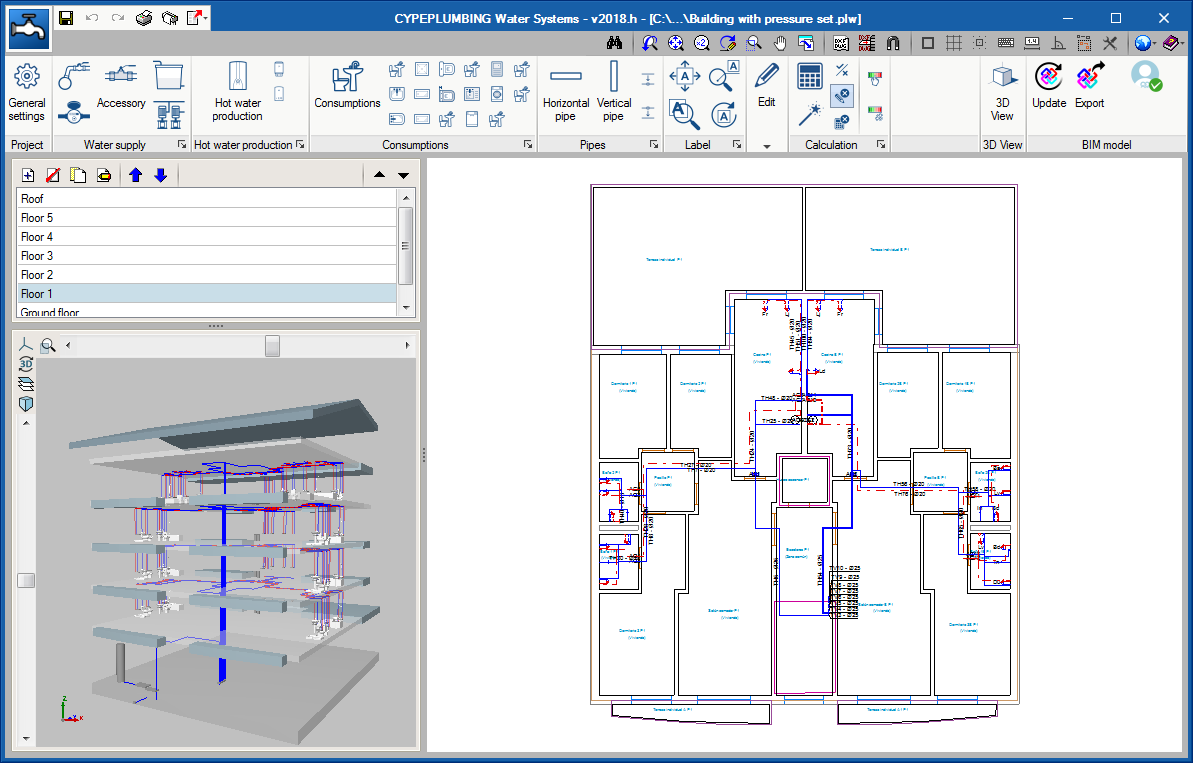

该程序可以对任何类型的建筑的安装进行部分或完整的设计。它包含预定义的设备目录，并允许引入和配置用户目录。



它为管道和设备生成可导出为FIEBDC-3格式的楼层图纸、结果和数量报告。

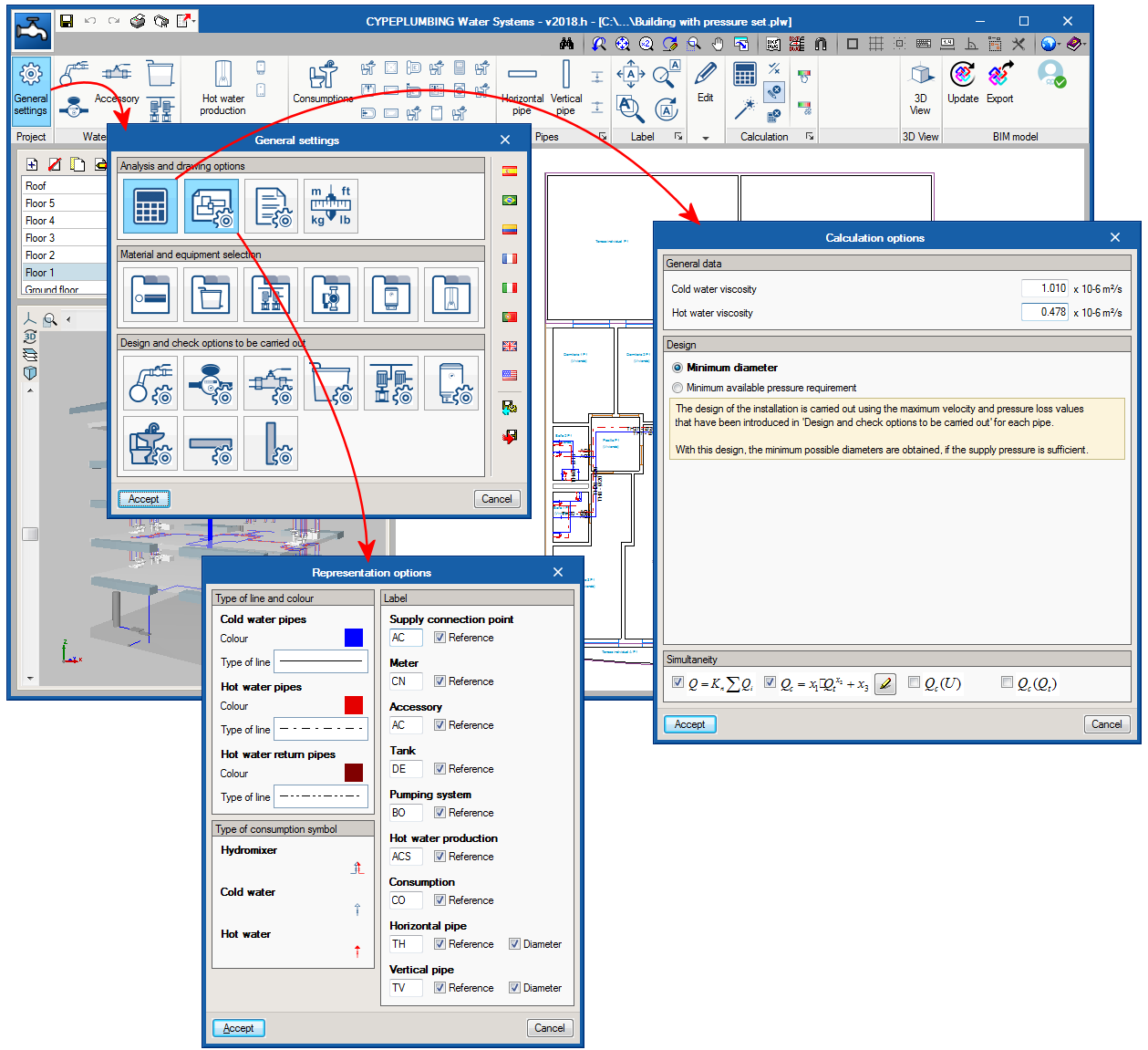

CYPEPLUMBING Water Systems使用“Darcy和Weisbach”方程进行水力分析，并使用Colebrook和White公式计算摩擦系数。程序分析安装组件并计算总流量和同时流量，用户可以在其中定义同时系数。



在其第一个版本中，该程序包括符合以下代码的预定义配置：CTE DB HS 4（西班牙）、NF DTU 60.11（法国）、DR n.º 23/95（RGSPPDADAR–葡萄牙）。设计检查也可以配置为符合用户施加的其他标准限制或限制。

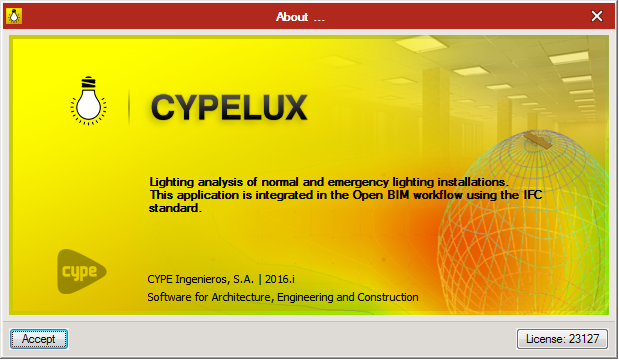

CYPELUX









正常和应急照明装置的设计，以及根据现行国家和国际标准进行的评估。通过IFC集成在开放式BIM工作流程中。







特点：

• 导入BIM模型

• 导入由CAD/BIM程序生成的BIM模型（IFC4和IFC2x3）。

• BIM模型同步

• 导入DXF/DWG/JPG/BMP文件

• EULUMDAT

以EULUMDAT格式（欧洲光度数据的标准格式-“ldt”扩展名）和ies（北美光度数据的标准格式-“ies”扩展名）导入照明文件。

• 正常照明

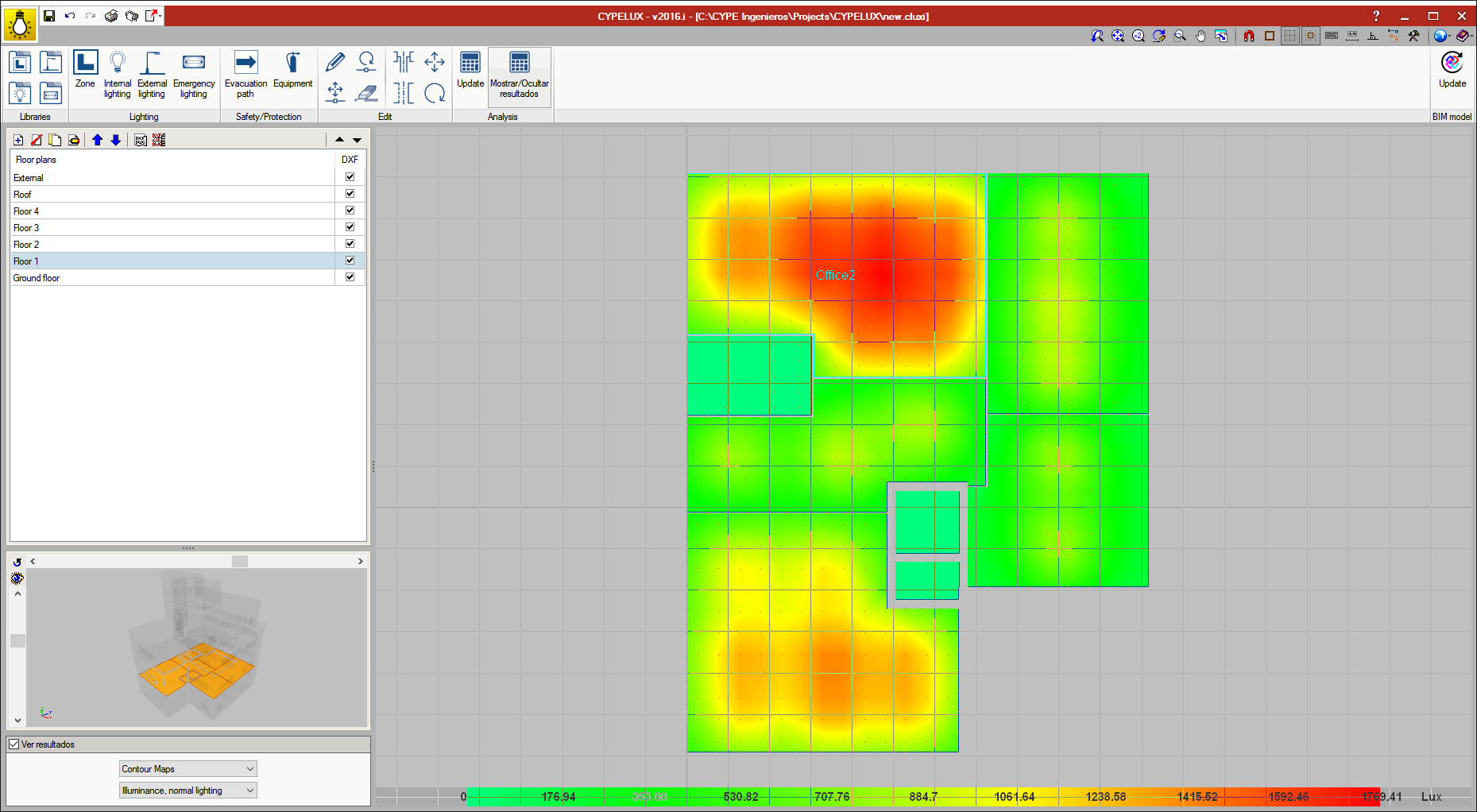

• 计算在工作平面测量的装置照明水平

• 计算装置的能效值

• 根据CIE117:1995规范（室内照明不适眩光）中规定的UGR计算眩光等级。

• 应急照明

• 计算应急照明装置的照明水平（在楼层测量）

• 安全和保护设备的布置（安全设备、消防安全设备、照明配电盘…）

• 附件详细说明

生成一份计算附件，详细说明所用区域、正常和应急照明装置的特性以及设计值。



CYPEFIRE Sprinklers



CYPEFIRE Sprinklers是一种工具，用于设计使用洒水器和消防软管卷盘的消防液压网络。





该计划进行必要的水力计算和检查，以确保满足NFPA®13（国家消防协会）规范的要求。这些包括：



• 任何类型网络的水力设计

• 喷水器中的流量和最小压力

• 喷头分布

• 喷头之间的最大允许距离

• 喷头与墙壁之间的最大距离

• 沉淀物设计

• 消防卷盘设计



CYPEFIRE Sprinklers自动生成证明NFPA®13规范要求所需的所有技术文件和图纸：节点分析、管道分析和安装图纸。



CYPEFIRE Sprinklers是一个集成在开放式BIM工作流中的应用程序。这种集成是通过导入先前定义的BIM模型的信息文件来实现的。



• 使用由CAD/BIM程序生成的IFC4格式文件（如IFCBuilder、Allplan、Archicad或Revit）导入空间中包含的几何模型。

• 在IFC文件中导出所有喷水灭火系统安装的信息，以便将其引入在开放式BIM工作流程中工作的其他程序中。





CYPESOUND

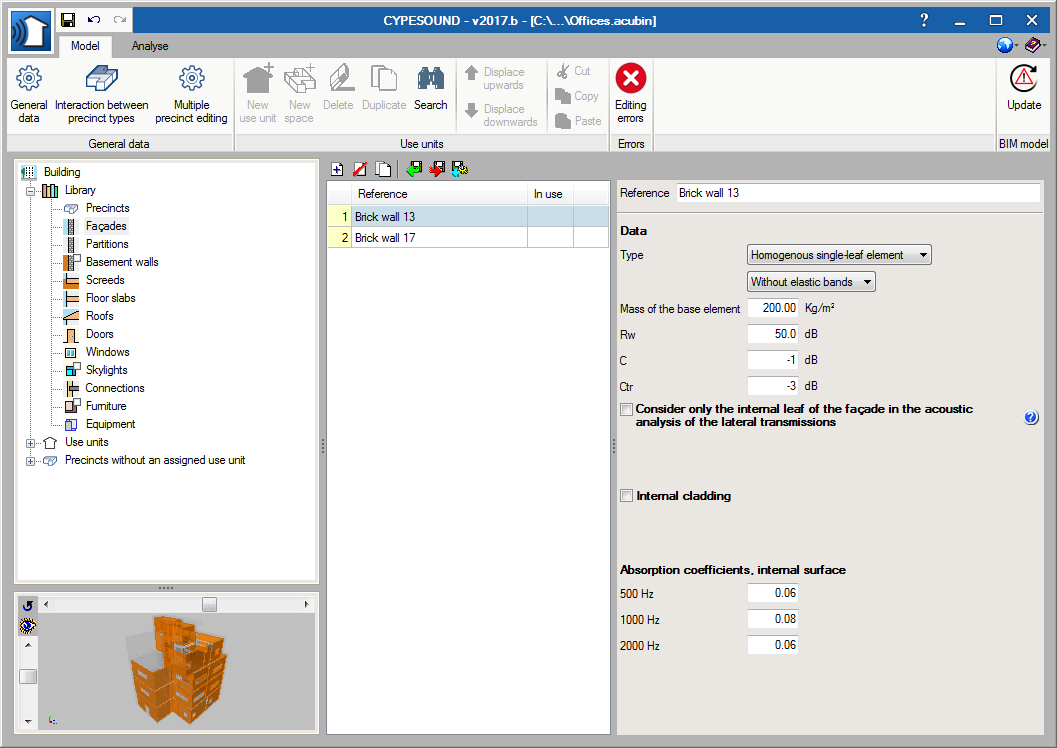

根据EN 12354（ISO 15712）规范中描述的设计方法，设计和验证建筑物的隔音和隔音水平。该应用程序通过IFC标准集成在开放式BIM工作流程中。





声学参数



CYPESOUND允许用户以个性化的方式定义反映建筑声学性能的参数的大小及其最低要求值：



• 每对类型场地的内部空气传播和冲击噪声隔音。

• 外部空气噪声的隔音。

• 建筑设备造成的噪声干扰。

• 混响时间和最小吸声面积。



结果和生成的文档



CYPESOUND在屏幕上显示结果摘要，并生成建筑物隔音和隔音的完整报告，详细说明执行用户先前定义的设计检查所执行的设计过程。





AcoubatBIM by CYPE

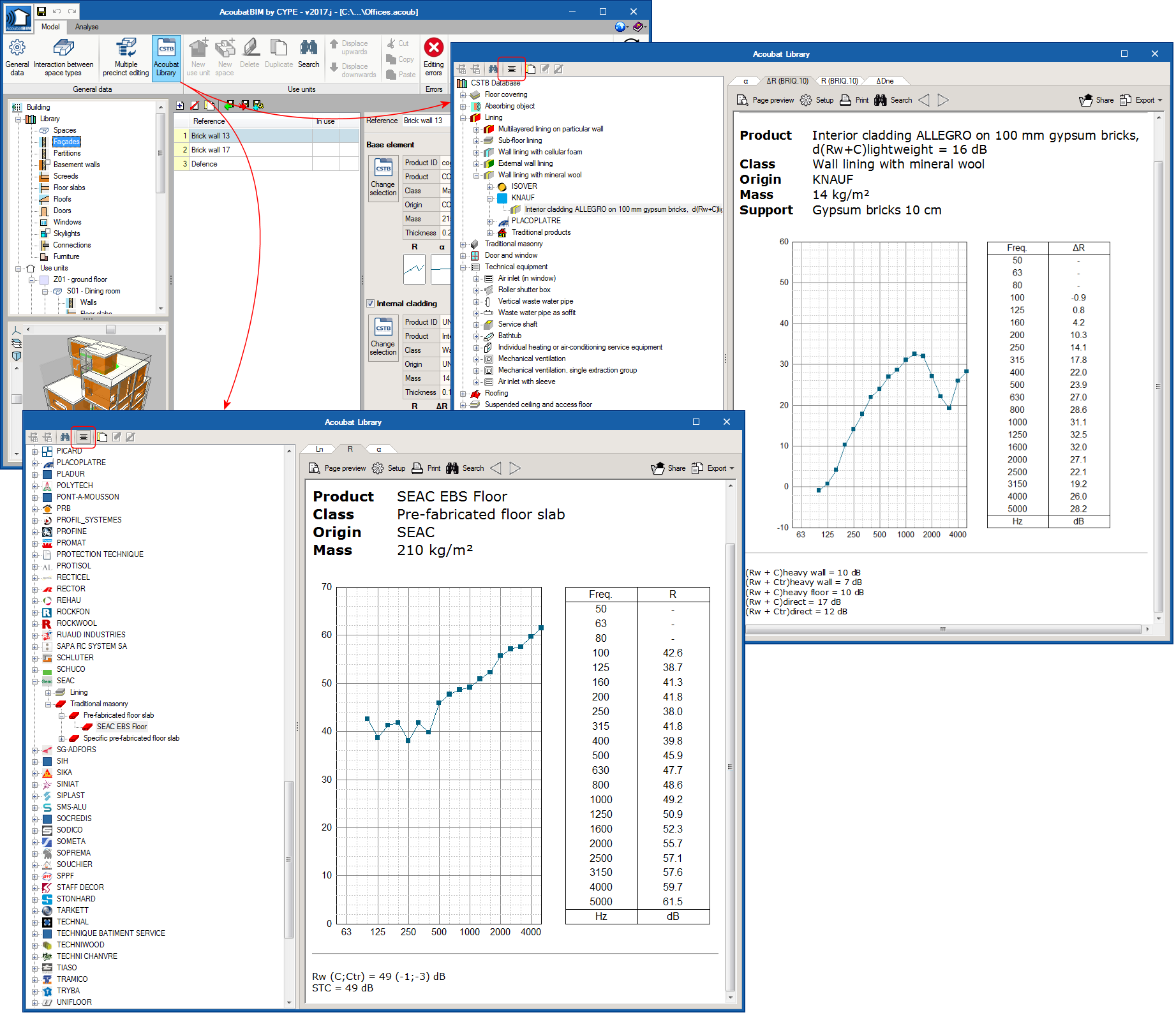

AcoubatBIM by CYPE是CYPE和CSTB（建筑科学技术中心）开发的一种工具，旨在帮助用户研究建筑的隔热和声学调节。它根据EN 12354 (ISO 15712)规范中包含的程序，计算评估空气声（室内和室外）、冲击声绝缘和室内空间混响水平的指标。



该应用程序使用IFC标准集成在开放式BIM工作流程中。

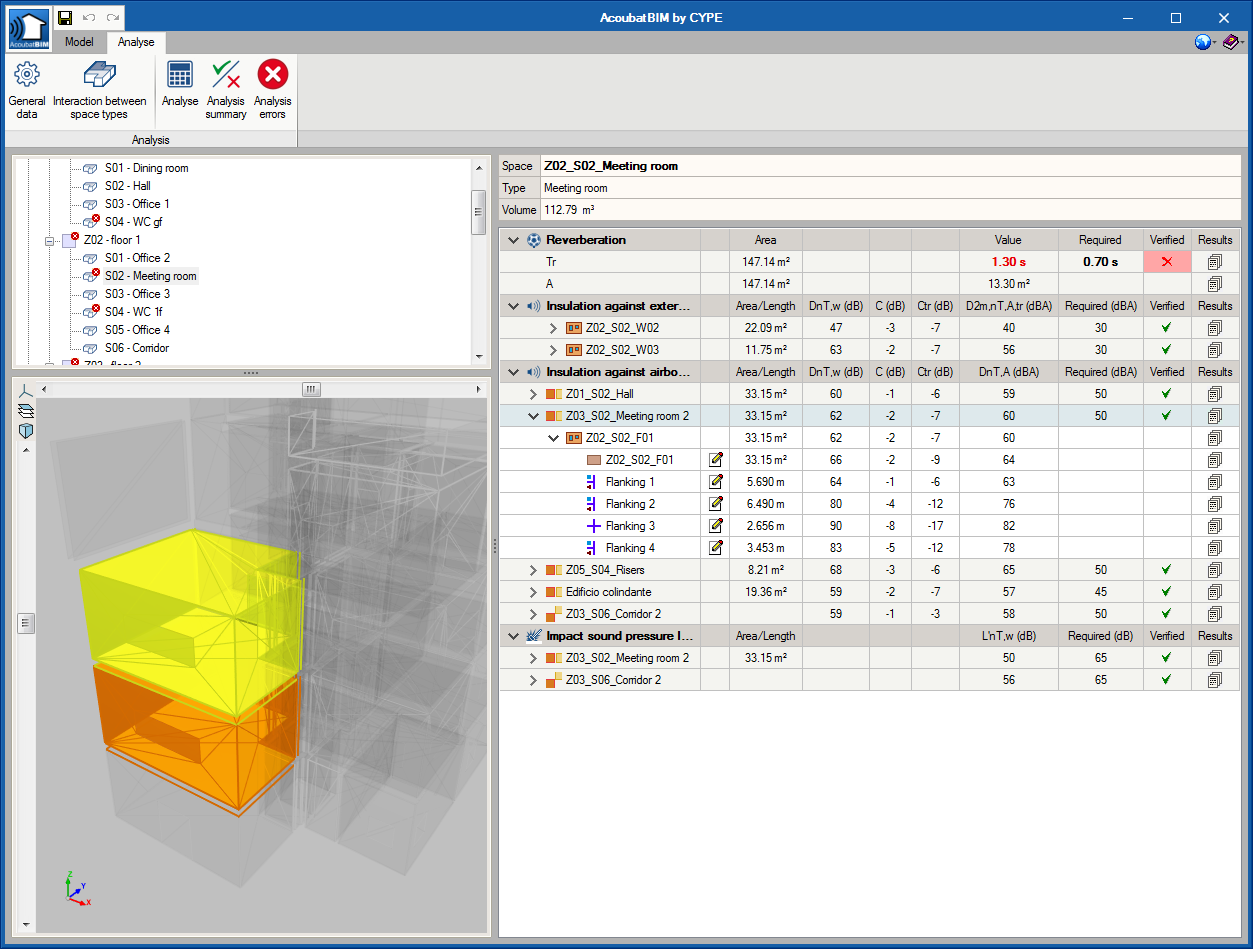

AcoubatBIM分析了以下参数，以确定建筑物的隔音和调节等级：



• 每对空间类型的室内空气传播和冲击声的隔音。

• 隔离室外空气声。

• 混响时间和最小吸声面积。
