IPKISS AWG Designer
概览
IPKISS AWG Designer 是一个 IPKISS 模块,它提供了一个集成设计环境来设计从高级规范到可制造 AWG 布局的阵列波导光栅 (AWG),在所有设计阶段提供专业知识、帮助和控制:

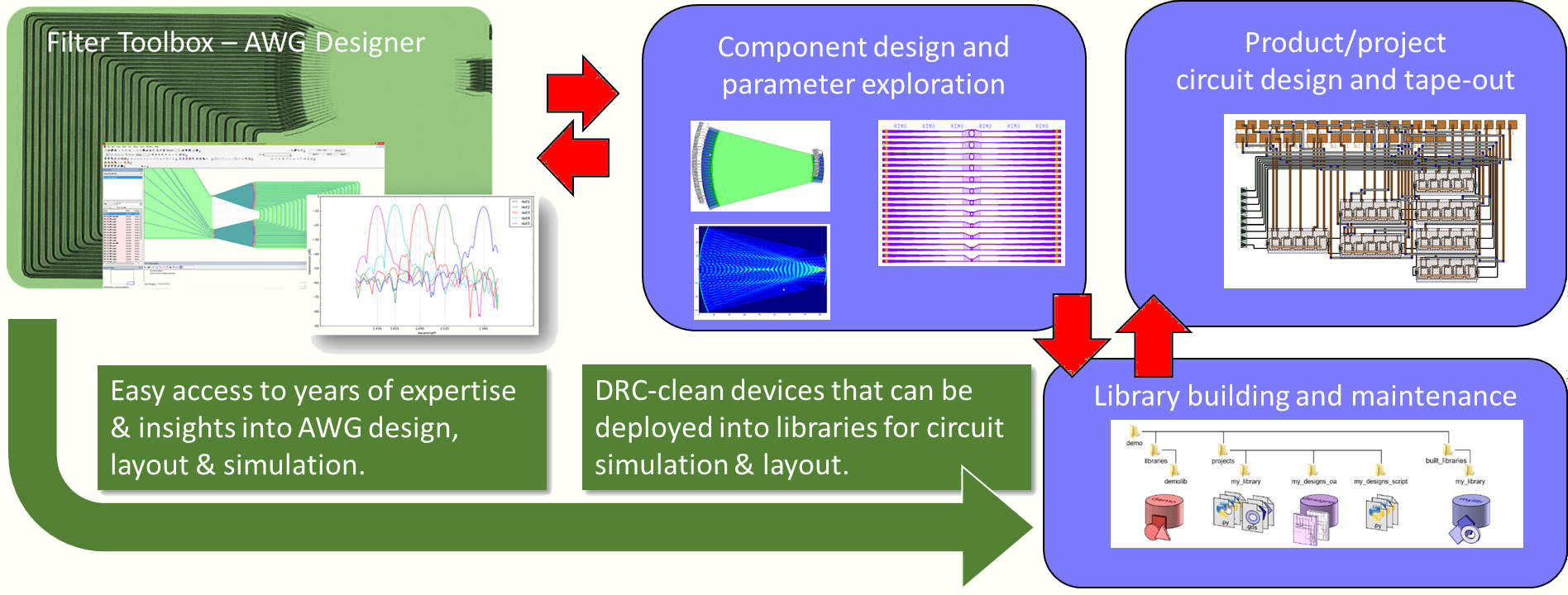

IPKISS AWG Designer 允许在设计流程的所有阶段进行优化,同时具有到可制造布局的按钮流程。 该过程的每个步骤都可以定制,以满足布局或模拟方面的特定要求。 最终的 AWG 设计可在 IPKISS Photonics Design Platform 中使用,以完成芯片设计并准备流片。
主要功能

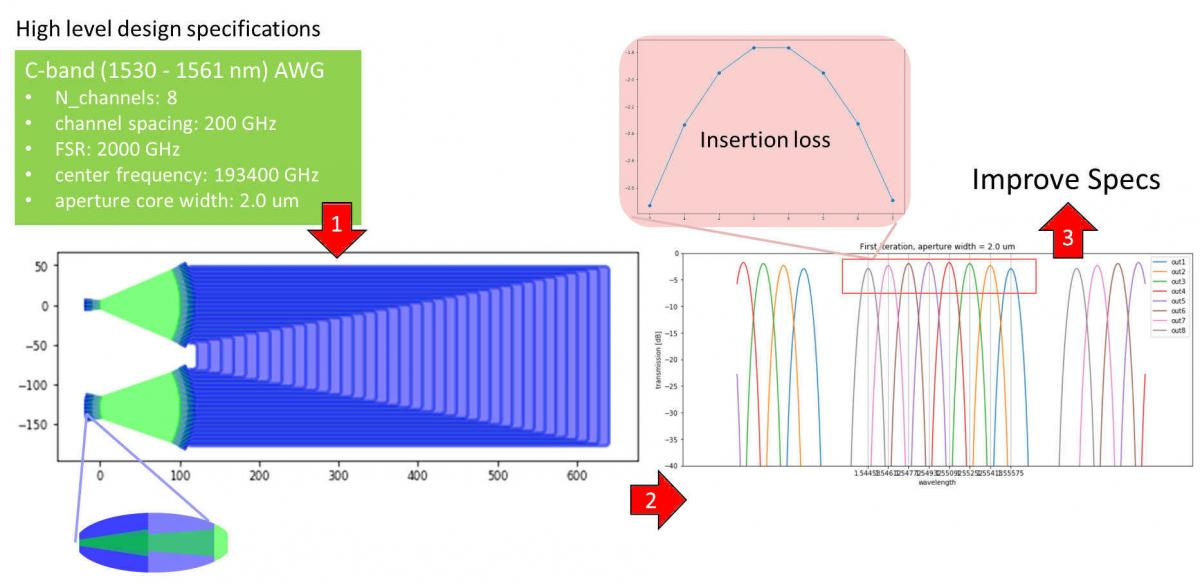

规范驱动的工作流
自定义
模拟
在孔径中使用CAMFR进行场传播模拟
自由传播区的场传播模拟(瑞利-桑默菲)
分析结果
插入损耗
传输峰值
串扰
近邻串扰
流片和制造
支持与服务

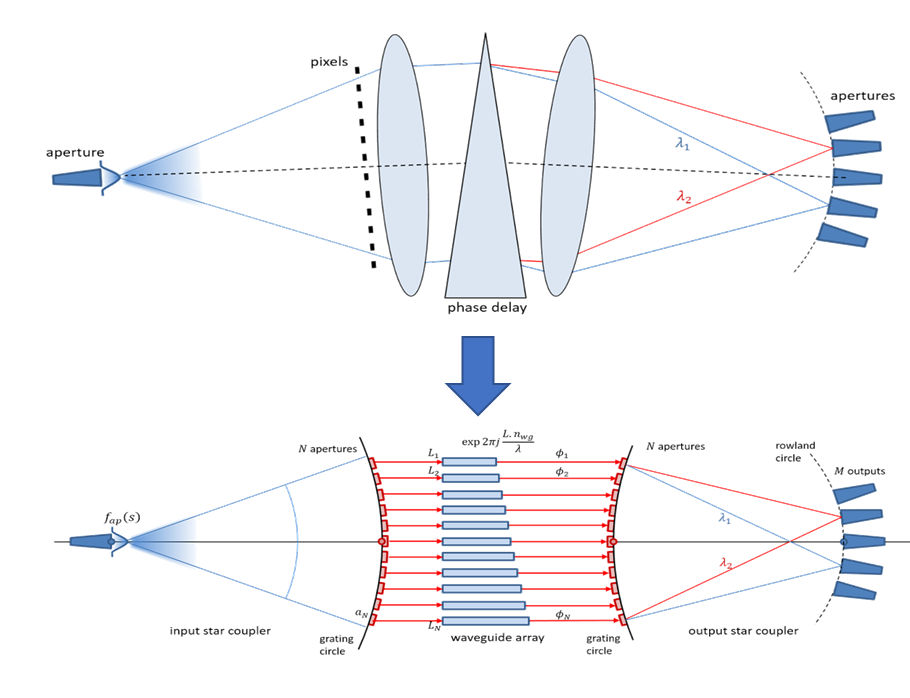

AWG 类似于基于透镜的成像系统:输入孔径的场分布由“透镜”(孔径和波导)投影到输出孔径上。 波导充当棱镜,插入透镜之间。 它不是一个完美的成像系统,因为波导阵列将场划分为离散的“像素”。
阵列波导光栅最常用作波长(解)复用器:具有许多波长通道的光进入,波长通道被分离到不同的输出波导中。
设计解复用器的重要标准是:

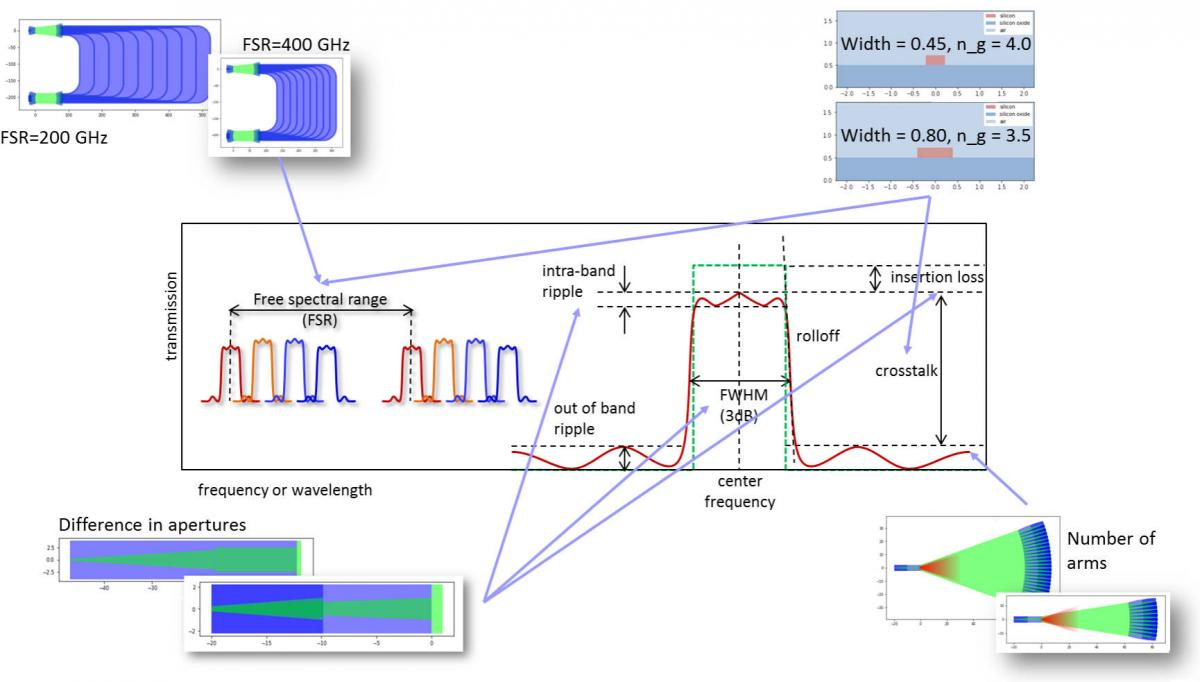

在AWG解复用器的性能中,重要的衡量标准是
AWG 设计人员将 CAMFR 的物理仿真、IPKISS 模态求解器、数学公式和 CAPHE 的电路仿真(IPKISS 电路仿真器)结合起来计算参数,例如:

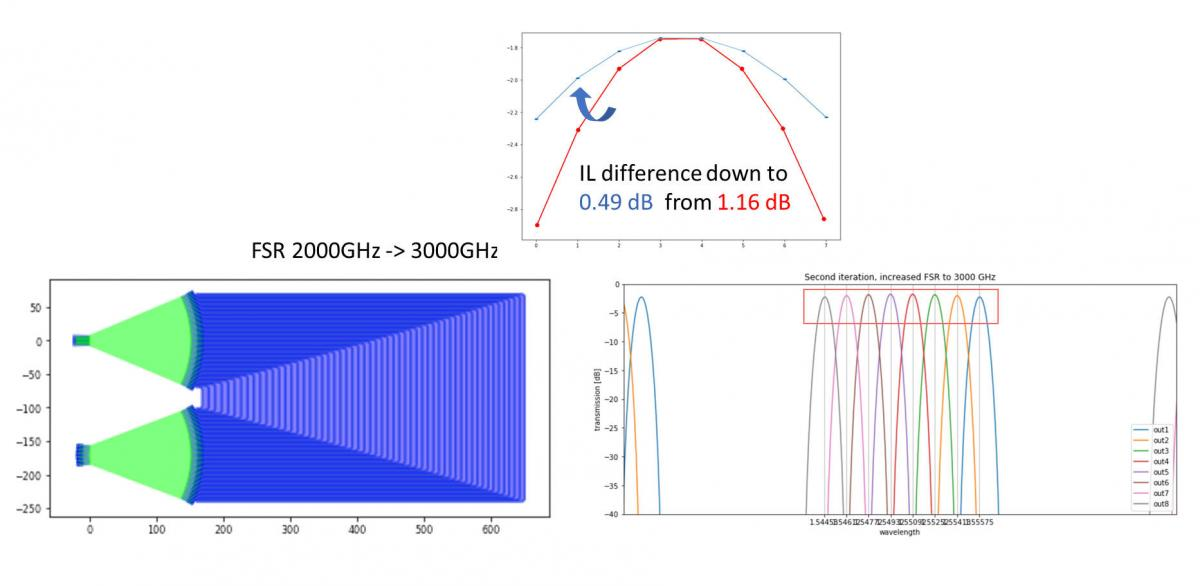

FSR 从 2000GHz 增加到 3000GHz,插入损耗差从 1.16dB 降低到 0.49dB。 结果是 AWG 的

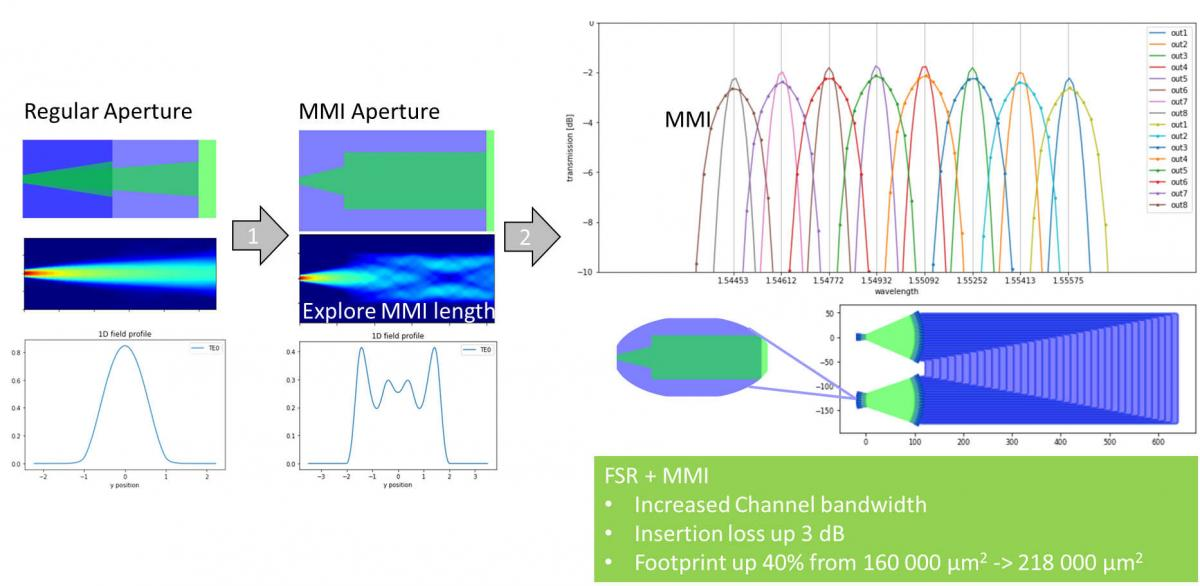

第一种策略是使用MMI孔径。 我们已经使用 IPKISS 模态求解器 CAMFR 来确定该设备的最佳长度,从而确定最佳场剖面。
结果
Luceda Academy示例
