Pipeflow：储罐排空时间计算器

Pipe Flow Advisor 软件可计算储罐重量、储罐容量、温度变化引起的储罐膨胀量、给定液位高度下的液体体积、排放流量，以及储罐在重力作用下排空所需的时间。

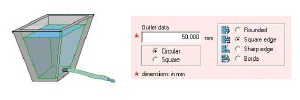

储罐出口类型/孔口类型

储罐通过出口孔口的排放流量取决于多个因素：

• l排放系数（随出口配件类型变化）
• l孔口横截面积
• l孔口出口点上方液柱高度



本软件可计算多种出口类型的流量结果：

• l圆角出口——排放系数 0.98
• l方角出口——排放系数 0.80
• l锐角出口——排放系数 0.61
• l博达出口（内侧凸出）——排放系数 0.51

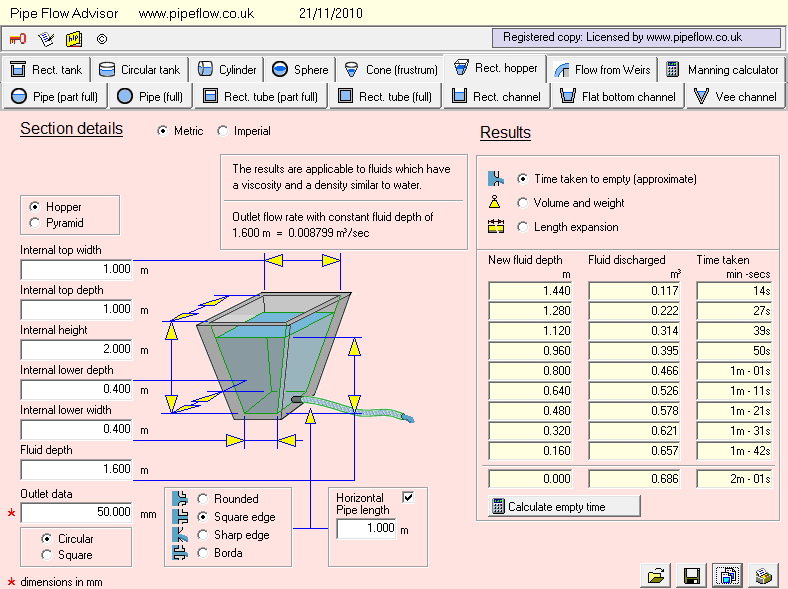

储罐排空时间计算器

储罐经出口孔板的排放流量计算公式如下：



流量 =

  孔口排放系数 ×

  孔口横截面积 ×

  根号下(2gH)



其中 g = 重力加速度

其中 H = 出口上方液柱高度



随着储罐排空，罐内残余液柱高度降低，出口处压力随之减小，故出口孔口的排放流量亦随时间递减。



流体表面积

若罐内液位变化导致流体表面积改变，则流体流出罐体时液位变化速率将呈非线性。换言之，当储罐形状在全高度范围内不一致时，罐体排空过程中液位下降速率与流出体积之比将呈现非线性变化。



以特定规格漏斗罐为例：液位首次下降300毫米（12英寸）耗时3分37秒，而最后300毫米液位仅需1分33秒即可排空。



排放管道对流量与排空时间的影响

若通过排放管道将流体输送至其他位置，管道中的摩擦损失可能影响并限制储罐的出液速率。



具体实例表明：当使用4米（13英尺）长的排放管道时，因出液速率降低导致储罐排空时间延长近8分钟。
